Bedienungsanleitung für Caliber CA 160P2-24V Verstärker
Schnelle Hilfe und Installationsanleitung für den Caliber CA 160P2-24V 2-Kanal-Verstärker. Erfahren Sie mehr über den elektrischen Anschluss, die Signalverkabelung, Verstärkereinstellungen und technische Spezifikationen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Caliber CA 160P2-24V ist ein 2-Kanal-Verstärker für 24V-Fahrzeugsysteme. Die Installation erfordert eine direkte Stromversorgung von der Batterie mit einer Sicherung in maximal 30 cm Entfernung sowie eine korrekte Masse- und Remote-Verbindung. S. 4, 8
Wichtigste Schritte
- Stromversorgung anschließen S. 4, 8
- Verstärker einstellen S. 5, 9
Erste Inbetriebnahme
- Batterie abklemmen, Stromkabel (10mm²) verlegen, Sicherung installieren, Masse und Remote anschließen, Signalquelle (RCA oder High Level) verbinden, Gain-Regler auf Minimum stellen und langsam anpassen. S. 4, 5, 8, 9
Probleme und Lösungen
Verzerrungen
Gain-Regler zu hoch eingestellt, reduzieren.
S. 5, 9Wartung und Reset
- Regelmäßige Reinigung mit einem weichen, trockenen Tuch. Bei hartnäckigen Flecken Tuch nur mit Wasser befeuchten. S. 5, 9
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Max. Leistung | 2x 250W/4Ω oder 1x 700W/4Ω | Maximale Ausgangsleistung bei 24V | S. 2 |
| Frequenzgang | 5Hz-50kHz | Übertragungsbereich des Verstärkers | S. 2 |
Wo es im PDF steht
- Technische Daten S. 2
- Anschlussdiagramm S. 3
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

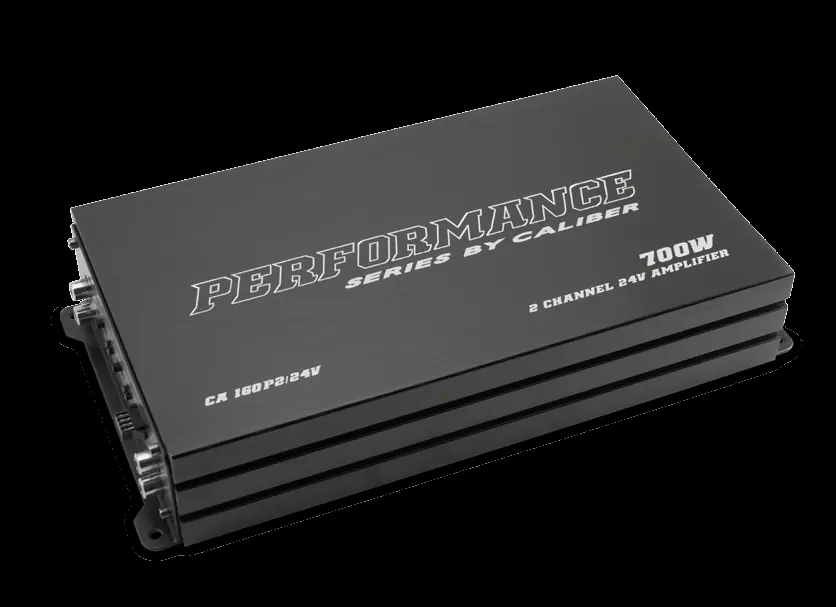

Dieses Dokument enthält die Installations- und Bedienungsanleitung für den Caliber CA 160P2-24V 2-Kanal-Verstärker. Der Verstärker ist für den Betrieb in Fahrzeugen mit 24V-Bordnetz ausgelegt. Vor der Installation ist es zwingend erforderlich, die Batterie abzuklemmen, um Kurzschlüsse zu vermeiden.
Montage
Der Verstärker benötigt eine ausreichende Belüftung, um Überhitzung zu vermeiden:
- Lassen Sie mindestens 5 cm Freiraum an allen Seiten des Geräts.
- Montieren Sie das Gerät auf einer ebenen Fläche.
- Vermeiden Sie direkte Sonneneinstrahlung und Feuchtigkeit.
- Verwenden Sie das Gerät als Schablone, um die Befestigungslöcher (2,5 mm Durchmesser) zu markieren.
Installation und Stromversorgung
Für eine sichere Installation beachten Sie bitte folgende Schritte:
- Sicherung: Platzieren Sie eine Sicherung oder einen Schutzschalter maximal 30 cm von der Batterie entfernt. Die Sicherung darf nicht größer sein als die am Verstärker verbauten Sicherungen (2x 15A).
- +24V Anschluss: Verbinden Sie diesen direkt mit dem Pluspol der Batterie. Verwenden Sie ein Kabel mit mindestens 10 mm² Querschnitt.
- Masse (GND): Verbinden Sie diesen Anschluss sicher mit dem Fahrzeugchassis. Entfernen Sie an der Kontaktstelle Lack oder Unterbodenschutz, um eine gute Verbindung zu gewährleisten.
- Remote (REM): Verbinden Sie diesen Anschluss mit dem Remote-Ausgang Ihres Radios. Falls kein solcher Ausgang vorhanden ist, muss ein separater Schalter installiert werden.
Signalanschluss
Der Verstärker bietet zwei Möglichkeiten für den Signaleingang:
- High Level Eingang: Verwendung des Lautsprecherausgangs des Radios (spezieller Stecker im Lieferumfang enthalten).
- RCA Eingang: Verwendung von Cinch-Kabeln von den RCA-Ausgängen des Radios.
- Wichtig: Verwenden Sie niemals den High-Level-Eingang und den RCA-Eingang gleichzeitig.
Verstärker-Einstellungen
Um den besten Klang zu erzielen, gehen Sie wie folgt vor:
- Stellen Sie den Eingangsregler (Gain) auf das Minimum.
- Stellen Sie die Lautstärke des Radios auf ca. 3/4 der maximalen Lautstärke.
- Stellen Sie den Bass Boost nach persönlichem Geschmack ein.
- Erhöhen Sie langsam den Eingangsregler, bis Sie eine Verzerrung hören. Drehen Sie ihn dann leicht zurück, bis der Klang sauber ist.
Technische Daten
- Max. Ausgangsleistung (24V): 2x 250W/4Ω oder 1x 700W/4Ω (gebrückt)
- RMS Ausgangsleistung (24V): 2x 80W/4Ω oder 1x 240W/4Ω (gebrückt)
- Frequenzgang: 5Hz - 50kHz
- Eingangsempfindlichkeit: 0,2 - 3V
- Sicherungen: 2x 15A
Herstellerinformationen
Caliber Europe B.V.
Praktische Hilfe
Typische Probleme
Verzerrter Klang
Eingangspegel (Gain) ist zu hoch eingestellt. Reduzieren Sie den Gain-Regler, bis der Klang sauber ist.
Verstärker schaltet nicht ein
Überprüfen Sie die Remote-Verbindung (REM) zum Radio und die Stromversorgung (+24V und Masse).
Kondensationsfeuchtigkeit
Wenn Feuchtigkeit im Fahrzeug auftritt, kann der Ton instabil sein. Warten Sie ca. eine Stunde, bis die Feuchtigkeit verdunstet ist.
Vor der Verwendung
- Batterie vor Arbeitsbeginn abklemmen.
- Sicherung maximal 30 cm von der Batterie entfernt installieren.
- Kabelquerschnitt von mindestens 10 mm² für die Stromversorgung verwenden.
- Sicherstellen, dass der Verstärker 5 cm Belüftungsabstand hat.
- Niemals High-Level-Eingang und RCA-Eingang gleichzeitig nutzen.
Technische Daten in der Praxis
- Gebrückt (Bridged)
- Kombination der beiden Kanäle zu einem leistungsstärkeren Mono-Kanal.
- High Level Input
- Eingang für Radios ohne Cinch-Ausgänge, nutzt die Lautsprecherkabel.
Abbildungen und Diagramme

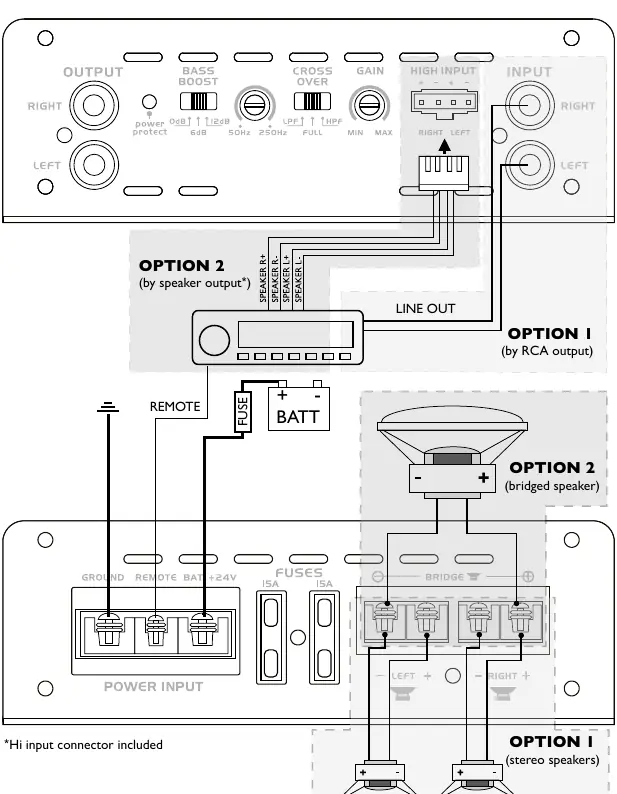

- Das Anschlussdiagramm zeigt die Stromversorgung (BATT, GND, REMOTE) und die beiden Signaloptionen.
- Option 1 zeigt den Anschluss von Stereo-Lautsprechern.
- Option 2 zeigt den Anschluss eines gebrückten Lautsprechers.
Modellkompatibilität
- Nur für 24V-Systeme geeignet.
- Nicht an den Sicherungskasten des Fahrzeugs anschließen.
