Bedienungsanleitung für Caliber RMD 120BT-B Autoradio
Schnellstartanleitung für das Caliber RMD 120BT-B Autoradio. Erfahren Sie mehr über die Tastenbelegung, Bluetooth-Verbindung, Verkabelung und technische Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Schnellstartanleitung bietet einen Überblick über die Installation, die Tastenbelegung und die grundlegenden Funktionen des Caliber RMD 120BT-B Autoradios. Das Gerät unterstützt FM-Radio, USB-Wiedergabe, SD-Karten und Bluetooth-Konnektivität.

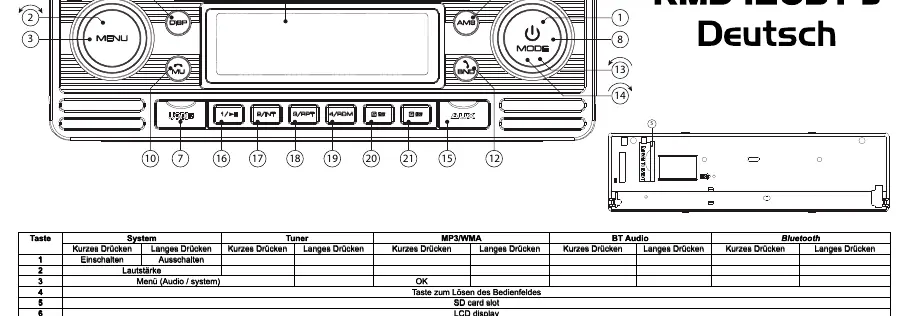

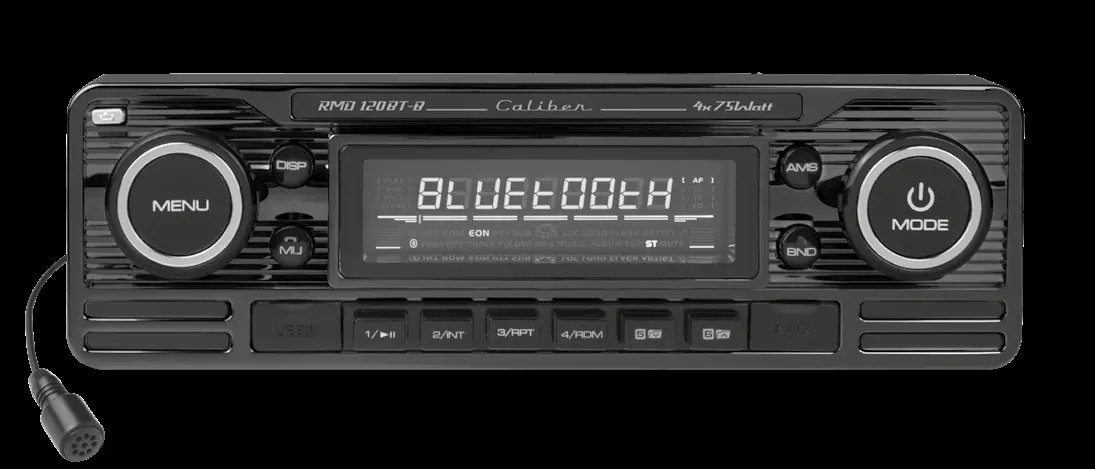

Geräteübersicht und Tastenbelegung
Das Autoradio verfügt über ein abnehmbares Bedienteil. Die Tastenbelegung variiert je nach Modus (Radio, MP3/WMA, Bluetooth). Die wichtigsten Funktionen sind:
- MENU: Zugriff auf Audio- und Systemeinstellungen (langes Drücken für Bluetooth-Menü).
- MODE: Wechsel zwischen den Wiedergabequellen (Radio, SD, USB, AUX).
- AMS: Automatischer Sendersuchlauf (speichert die 6 stärksten Sender).
- Band: Auswahl der Frequenzbänder (FM1, FM2, FM3).
- Lautstärkeregler: Drehen zur Lautstärkeregelung, Drücken für Menü-Bestätigung.
- Reset: Hinter dem Bedienteil befindet sich eine Reset-Taste, die mit einem spitzen Gegenstand für 5 Sekunden gedrückt werden muss, um das Gerät auf Werkseinstellungen zurückzusetzen.
Bluetooth-Verbindung
Um Ihr Mobiltelefon mit dem Autoradio zu koppeln:
- Halten Sie die MENU-Taste für 3 Sekunden gedrückt, um das Bluetooth-Menü zu öffnen.
- Aktivieren Sie Bluetooth auf Ihrem Mobiltelefon und suchen Sie nach verfügbaren Geräten.
- Wählen Sie Car Audio aus der Liste aus.
- Geben Sie das Passwort 8888 ein.
- Bei erfolgreicher Verbindung erscheint BT ON auf dem Display.
Verkabelung und Anschlüsse
Das Gerät wird über zwei ISO-Stecker (A und B) angeschlossen:
- Anschluss A (Stromversorgung): Beinhaltet Anschlüsse für Memory +12V (gelb), Remote +12V (blau), Zündungsplus +12V (rot) und Masse (schwarz).
- Anschluss B (Lautsprecher): Beinhaltet die Ausgänge für Front- und Hecklautsprecher (links/rechts).
- Zusätzliche Anschlüsse: Das Gerät verfügt über Cinch-Ausgänge für externe Verstärker, einen 3,5mm AUX-Eingang und einen SD-Kartenslot (hinter dem Bedienteil).
Technische Daten
- Stromversorgung: DC 11 - 15 Volt
- Ausgangsleistung: 4 x 75W (Max)
- FM-Frequenzbereich: 87,5 - 108 MHz
- Bluetooth-Frequenz: 2402-2480 MHz
- SD-Karte: Unterstützt bis zu 16 GB
Sicherheitshinweise
- Verwenden Sie das Gerät nur in Fahrzeugen mit 12V-Bordnetz und negativer Masse.
- Blockieren Sie nicht die Lüftungsöffnungen.
- Stellen Sie die Lautstärke während der Fahrt so ein, dass Außengeräusche (Sirenen, Warnsignale) weiterhin wahrnehmbar sind.
- Versuchen Sie bei Problemen nicht, das Gerät selbst zu reparieren, sondern wenden Sie sich an einen autorisierten Caliber-Händler.
Herstellerinformationen
Caliber Europe B.V.
Praktische Hilfe
Typische Probleme
Bluetooth-Verbindung schlägt fehl
Stellen Sie sicher, dass Bluetooth am Telefon aktiviert ist, suchen Sie nach 'Car Audio' und verwenden Sie das Passwort '8888'.
Gerät reagiert nicht oder Fehlfunktion
Entfernen Sie das Bedienteil und drücken Sie die Reset-Taste hinter dem Panel für 5 Sekunden mit einem nicht-metallischen Gegenstand.
SD-Karte wird nicht erkannt
Stellen Sie sicher, dass die SD-Karte korrekt im Slot hinter dem Bedienteil sitzt (max. 16GB). Der Slot auf der Rückseite ist nur für Navigationsdaten.
Vor der Verwendung
- Prüfen Sie, ob das Fahrzeug ein 12V-Bordnetz mit negativer Masse besitzt.
- Stellen Sie sicher, dass die Verkabelung gemäß dem Diagramm (Anschluss A und B) korrekt durchgeführt wurde.
- Überprüfen Sie die Sicherung (10A) am Gerät.
- Stellen Sie sicher, dass die SD-Karte für Musikdateien im richtigen Slot (hinter dem Bedienteil) eingelegt ist.
Technische Daten in der Praxis
- DC 11 - 15 Volt
- Erforderliche Betriebsspannung des Fahrzeugs.
Abbildungen und Diagramme

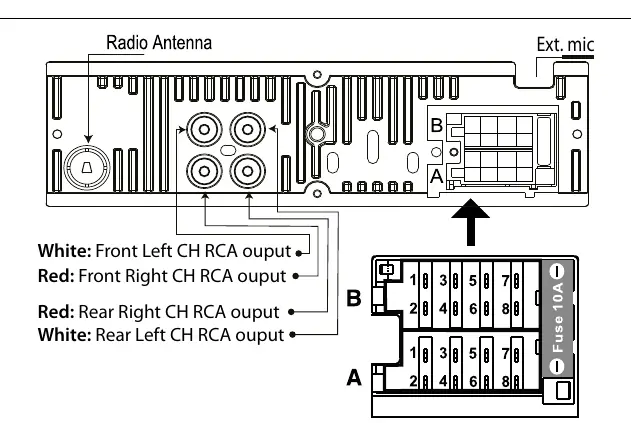

- Anschluss A: Stromversorgung (Gelb: Memory, Rot: Zündung, Schwarz: Masse).
- Anschluss B: Lautsprecheranschlüsse (Front/Rear, Links/Rechts).
- RCA-Ausgänge: Zum Anschluss externer Verstärker.
Modellkompatibilität
- Nur für 12V-Fahrzeuge geeignet.
- SD-Karte für Navigation muss in den Slot auf der Rückseite des Bedienteils, nicht in den Slot am Hauptgerät.
