Einbauanleitung für ACV 2-DIN Radioblende
Detaillierte Einbauanleitung für die ACV 2-DIN Radioblende. Erfahren Sie Schritt für Schritt, wie Sie das Autoradio in Ihrem Nissan NV400, Opel Movano B oder Renault Master III montieren.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung dient der Installation einer ACV 2-DIN Radioblende in Nissan NV400, Opel Movano B und Renault Master III. Sie enthält Explosionszeichnungen und Fotoschritte für den Einbau. S. 1, 10
Wichtigste Schritte
- Demontage des Originalradios S. 3, 4
- Montage der Haltebügel S. 1, 5, 10
Probleme und Lösungen
Beschädigung durch unsachgemäße Installation
Verwenden Sie ausschließlich das mitgelieferte Montagematerial.
S. 1Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Schraubentyp | M5x8 | Flachkopfschraube Innensechskant | S. 1, 10 |
Wo es im PDF steht
- Explosionszeichnung 2-DIN S. 1
- Montage 1-DIN S. 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Installation der ACV 2-DIN Radioblende in kompatiblen Fahrzeugmodellen. Verwenden Sie ausschließlich das mitgelieferte Montagematerial, um Schäden am Fahrzeug oder am Produkt zu vermeiden. Die Installation erfordert technisches Verständnis und sollte bei Unsicherheit von einer Fachwerkstatt durchgeführt werden.
Kompatibilität
Die Radioblende ist für folgende Fahrzeugmodelle ab den angegebenen Baujahren geeignet:
- Nissan NV400 (X62): ab 07/2020
- Opel Movano B (X62): ab 10/2019
- Renault Master III (M): ab 10/2019
Vorbereitung und Montage
Stellen Sie sicher, dass Sie über das notwendige Werkzeug verfügen, insbesondere einen Torx-Schraubendreher (TX20). Der Einbau erfolgt in folgenden Schritten:

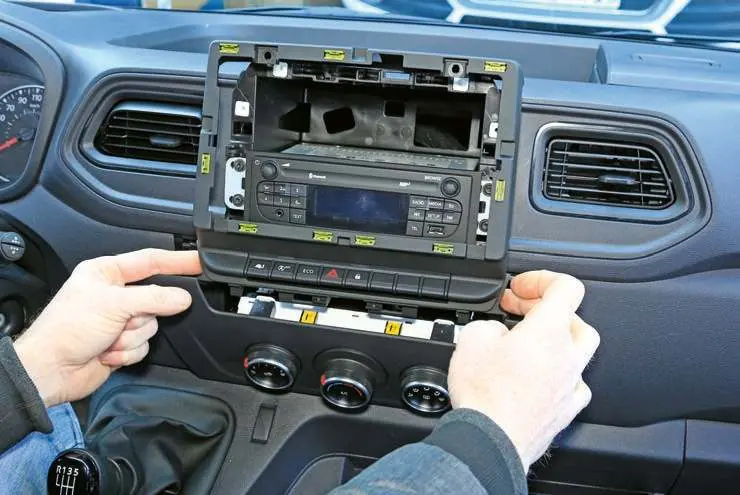

- Demontage: Entfernen Sie vorsichtig die originale Radioblende und das vorhandene Radio aus dem Armaturenbrett.

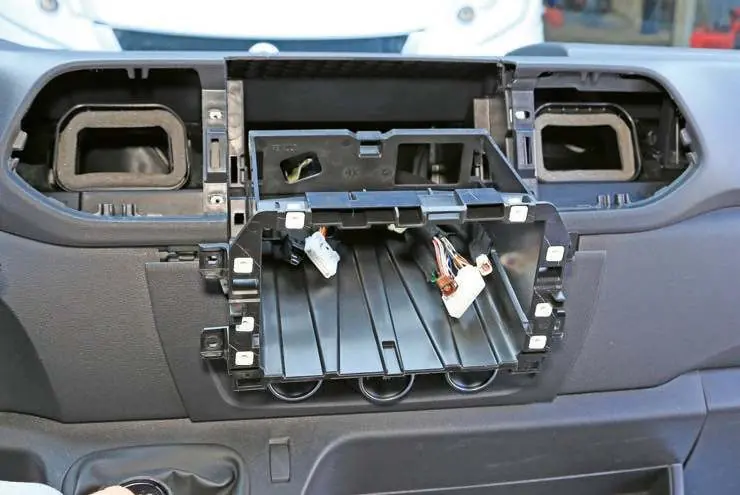

- Vorbereitung: Montieren Sie die seitlichen Haltebügel (L/R) an das neue Radio oder die Radioblende gemäß der Explosionszeichnung.
- Anschluss: Verbinden Sie die Kabel des neuen Radios mit dem Fahrzeugkabelbaum.

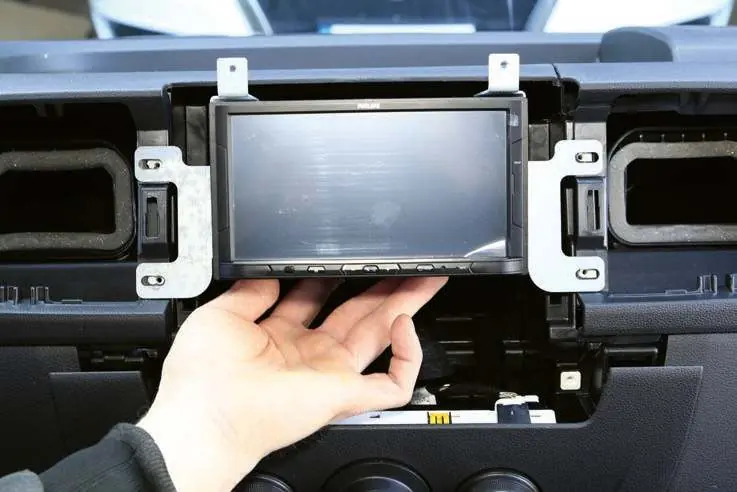

- Einbau: Setzen Sie die neue Einheit in den Radioschacht ein und verschrauben Sie diese sicher mit den mitgelieferten Schrauben.

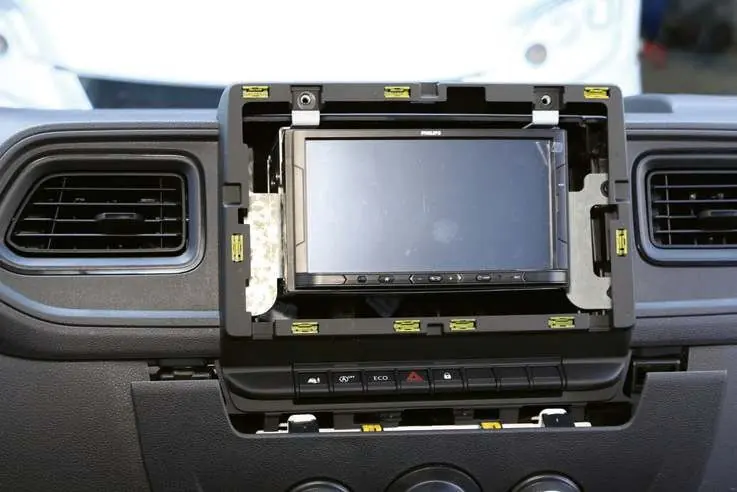

- Abschluss: Bringen Sie die Blende an und prüfen Sie den festen Sitz.
Montage 1-DIN Radio
Für die Installation eines 1-DIN Radios verwenden Sie das mitgelieferte Ablagefach. Die Montage erfolgt analog zur 2-DIN Installation, wobei das Ablagefach unter oder über dem Radio in den Halterahmen integriert wird. Beachten Sie hierzu die spezifische Explosionszeichnung auf Seite 10 der Anleitung.
Praktische Hilfe
Typische Probleme
Radio sitzt nicht fest
Überprüfen Sie, ob alle Haltebügel korrekt mit den M5x8 Schrauben fixiert wurden.
Blende lässt sich nicht einrasten
Stellen Sie sicher, dass keine Kabel hinter der Blende klemmen und alle Clips korrekt ausgerichtet sind.
Vor der Verwendung
- Fahrzeugkompatibilität prüfen (Nissan NV400, Opel Movano B, Renault Master III)
- Alle Teile (Blende, Haltebügel, Schrauben) auf Vollständigkeit prüfen
- Torx TX20 Schraubendreher bereitlegen
- Zündung ausschalten und ggf. Batterie abklemmen
- Originalradio vorsichtig ausbauen
Technische Daten in der Praxis
- M5x8 Schrauben
- Spezielle Flachkopfschrauben zur Befestigung der Haltebügel am Radio.
Abbildungen und Diagramme
- Die Explosionszeichnung auf Seite 1 zeigt die Zuordnung der Teile A bis G.
- Die Fotos auf den Seiten 2-8 zeigen den schrittweisen Ausbau des Originalradios und den Einbau der neuen Blende.
Modellkompatibilität
- Nur für spezifische Baujahre von Nissan NV400, Opel Movano B und Renault Master III geeignet.
