Bedienungsanleitung für Caliber RMD 061DAB-BT Autoradio
Schnellstartanleitung für das Caliber RMD 061DAB-BT Autoradio. Enthält Informationen zur DAB-Antenneninstallation, zum Schaltplan, zur Bedienung und zu den technischen Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Diese Anleitung dient der sicheren und effizienten Nutzung des Caliber RMD 061DAB-BT Autoradios. Das Gerät ist für den Einsatz in Fahrzeugen mit 12V-Bordnetz und negativer Erdung konzipiert. Bitte beachten Sie, dass das Gerät nicht während der Fahrt bedient werden sollte, um die Verkehrssicherheit nicht zu gefährden.

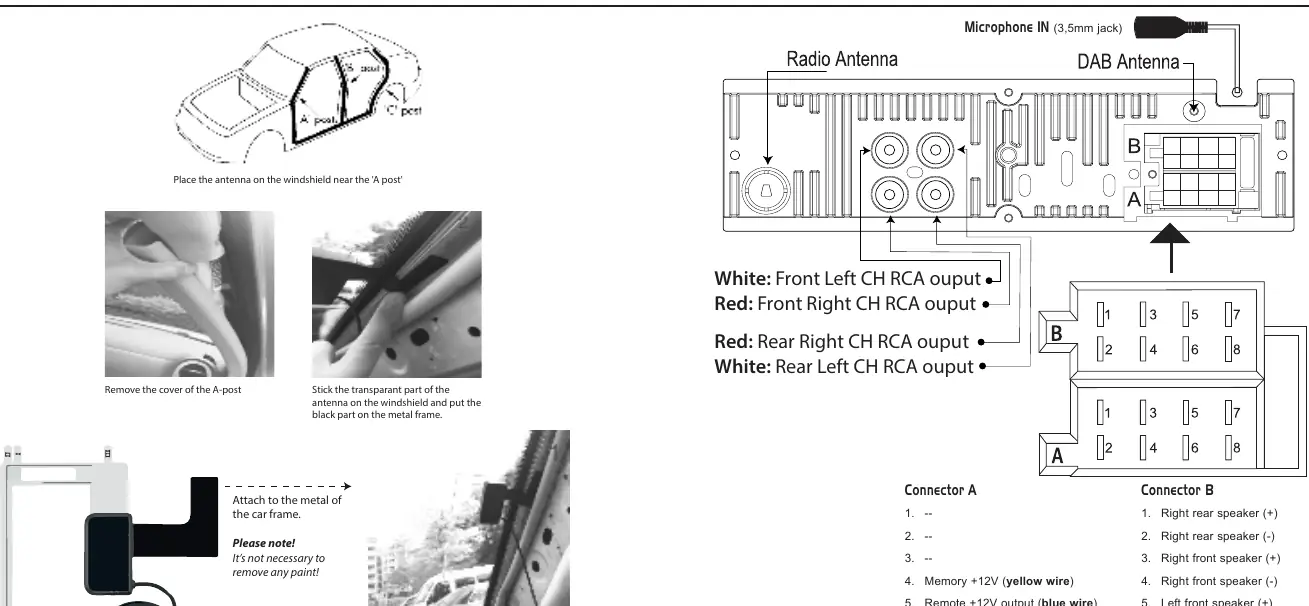

DAB-Antenneninstallation
Die aktive DAB+-Antenne wird über den Antennendraht mit Strom (+5V) versorgt, es ist keine separate Stromquelle erforderlich.
- Platzieren Sie die Antenne an der Windschutzscheibe in der Nähe der A-Säule.
- Entfernen Sie die Abdeckung der A-Säule.
- Kleben Sie den transparenten Teil der Antenne auf die Windschutzscheibe und befestigen Sie den schwarzen Teil am Metallrahmen der Karosserie.
- Es ist nicht erforderlich, den Lack zu entfernen.

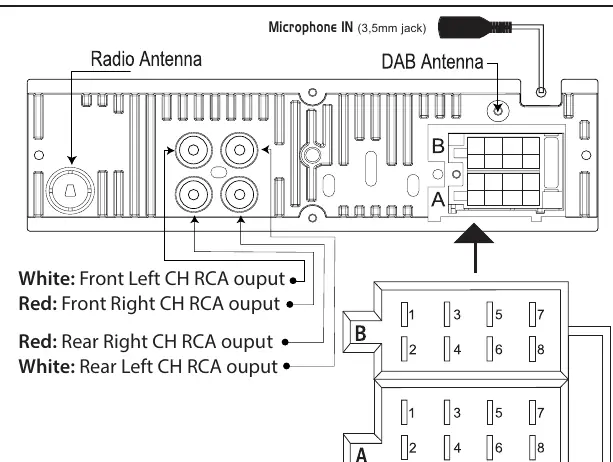

Schaltplan und Anschlüsse
Das Gerät verfügt über zwei Hauptanschlüsse (A und B) sowie Cinch-Ausgänge für Front- und Hecklautsprecher.
- Anschluss A: Beinhaltet Stromversorgung (Memory +12V, Zündung +12V, Masse) und Remote-Ausgang.
- Anschluss B: Beinhaltet die Anschlüsse für die vier Lautsprecher (vorne/hinten, links/rechts).
- Zusätzliche Anschlüsse: Mikrofon-Eingang (3,5mm Klinke), USB-Port für Audio/MP3, Micro-SD-Kartenslot und AUX-Eingang.
Bedienung und Funktionen
Die Steuerung erfolgt über die Tasten am Gerät, wobei viele Tasten je nach Modus (System, Radio, MP3/WMA, Bluetooth) unterschiedliche Funktionen bei kurzem oder langem Drücken haben.
- Modus-Taste: Wechselt zwischen den verschiedenen Quellen (z.B. Tuner, USB, SD, Bluetooth).
- Audio-Menü: Ermöglicht die Anpassung von Bass, Höhen, Balance, Fader, Loudness, EQ und Stereo/Mono.
- Bluetooth: Aktivieren Sie Bluetooth am Telefon, suchen Sie nach RMD061DAB-BT_CALIBER und verwenden Sie das Passwort 0000.
- Reset: Mit einem nicht-metallischen, spitzen Gegenstand für 5 Sekunden drücken, um das Gerät auf Werkseinstellungen zurückzusetzen.
Sicherheit und Wartung
- Stellen Sie sicher, dass die Temperatur im Fahrzeug zwischen 0°C und +45°C liegt, bevor Sie das Gerät einschalten.
- Reinigen Sie das Gerät nur mit einem weichen, trockenen Tuch. Bei hartnäckigen Flecken kann das Tuch leicht mit Wasser angefeuchtet werden.
- Verwenden Sie beim Austausch von Sicherungen nur solche mit der korrekten Amperezahl (10A).
Herstellerinformationen
Caliber Europe B.V.
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht einschalten oder funktioniert nicht korrekt.
Führen Sie einen Reset durch, indem Sie die Reset-Taste mit einem nicht-metallischen, spitzen Gegenstand für 5 Sekunden gedrückt halten.
Bluetooth-Verbindung schlägt fehl.
Stellen Sie sicher, dass das richtige Gerät 'RMD061DAB-BT_CALIBER' ausgewählt wurde und das Passwort '0000' korrekt eingegeben wurde.
DAB-Empfang ist schlecht.
Überprüfen Sie die korrekte Installation der Antenne an der A-Säule und den festen Sitz des SMA-Steckers am Gerät.
Vor der Verwendung
- Stellen Sie sicher, dass das Fahrzeug ein 12V-Bordnetz mit negativer Erdung hat.
- Prüfen Sie, ob die Umgebungstemperatur im Fahrzeug zwischen 0°C und +45°C liegt.
- Stellen Sie sicher, dass alle Lautsprecherkabel korrekt gemäß Schaltplan angeschlossen sind.
- Vergewissern Sie sich, dass die Sicherung (10A) korrekt eingesetzt ist.
Technische Daten in der Praxis
- Stromversorgung
- 12V DC, negative Erdung.
- Max. Ausgangsleistung
- 75W x 4 Kanäle.
- USB-Ladeausgang
- 5V, max. 1.1A.
- Bluetooth-Frequenzbereich
- 2402-2480 MHz.
Abbildungen und Diagramme
- Anschluss A: Stromversorgung und Steuerung.
- Anschluss B: Lautsprecheranschlüsse.
- Cinch-Ausgänge: Vorne links/rechts und hinten links/rechts.
- DAB-Antennenanschluss: SMA-Stecker.
Modellkompatibilität
- USB-Sticks und Micro-SD-Karten bis maximal 32GB werden unterstützt.
- Nur für 12V-Fahrzeuge geeignet.
- Lautsprecherimpedanz muss zwischen 4 und 8 Ohm liegen.
