Einbauanleitung für ACV Radioblende Fiat Ducato
Diese Anleitung beschreibt den Einbau der ACV Radioblende für Fiat Ducato (ZAF 250) ab Baujahr 11/2021. Erfahren Sie, wie Sie das OEM-Ablagefach entfernen und die neue 2-DIN Radioblende sicher montieren.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die ACV Radioblende wird durch das Entfernen des OEM-Ablagefachs (4x TX25-Schrauben) und anschließendes Verschrauben der neuen Blende mit der Headunit im Armaturenbrett installiert. S. 3, 4
Wichtigste Schritte
- OEM-Ablagefach entfernen S. 3
- Radioblende mit Headunit verschrauben S. 3
- Einheit im Armaturenbrett befestigen S. 4
Probleme und Lösungen
Schrauben passen nicht
Verwenden Sie ausschließlich das mitgelieferte Montagematerial.
S. 1Wo es im PDF steht
- Montageübersicht S. 1, 3
- Einbauschritte S. 3, 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt den fachgerechten Einbau der ACV Radioblende für Fahrzeuge vom Typ Fiat Ducato (ZAF 250) ab Baujahr 11/2021. Bitte verwenden Sie ausschließlich das mitgelieferte Montagematerial, um Schäden am Fahrzeug oder am Produkt zu vermeiden.
Vorbereitung und Demontage

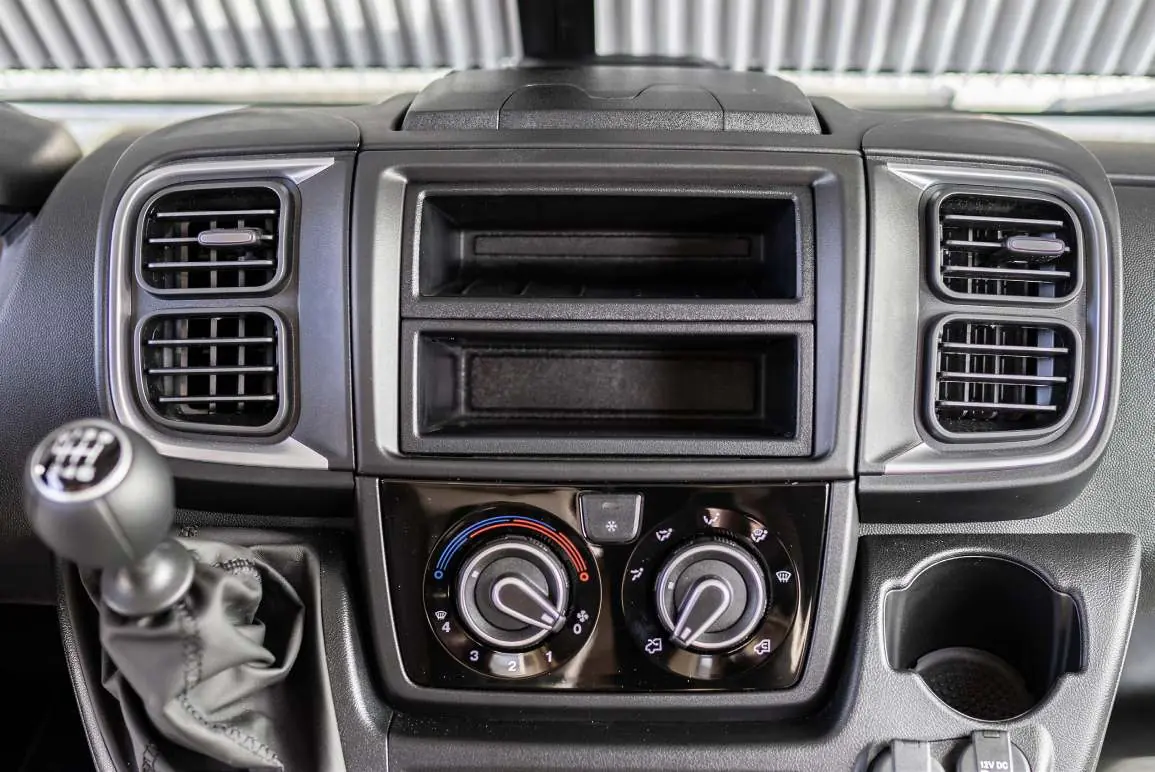

Bevor Sie die neue Radioblende installieren, muss das werkseitige (OEM) Ablagefach entfernt werden:
- Lösen Sie die vier TX25-Schrauben des OEM-Ablagefachs.
- Wichtig: Bewahren Sie diese vier TX25-Schrauben auf, da sie für die spätere Befestigung der neuen Radioblende zwingend benötigt werden.

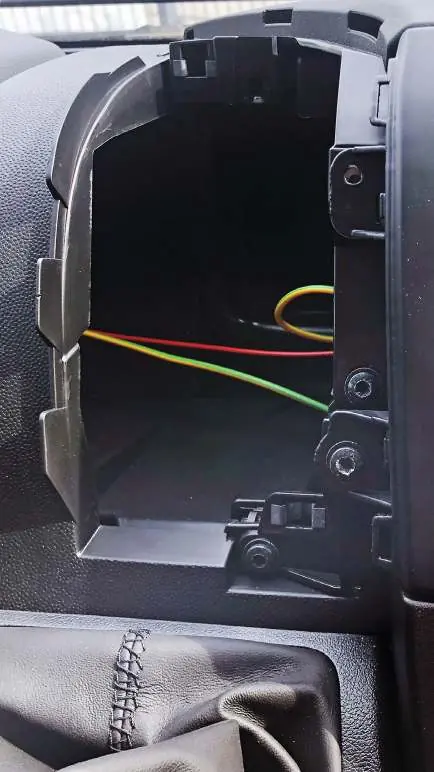

- Entnehmen Sie anschließend das OEM-Ablagefach aus dem Armaturenbrett.
Montage der Radioblende
Bereiten Sie die Radioblende vor dem Einbau in das Fahrzeug vor:
- Montieren Sie die Radioblende zusammen mit der gewünschten Headunit.
- Verwenden Sie hierfür das im Lieferumfang enthaltene Montagematerial (Schrauben), um die Seitenteile und die Blende sicher zu verbinden.
Einbau in das Fahrzeug
Nachdem die Headunit in der Radioblende montiert ist, führen Sie den Einbau wie folgt durch:

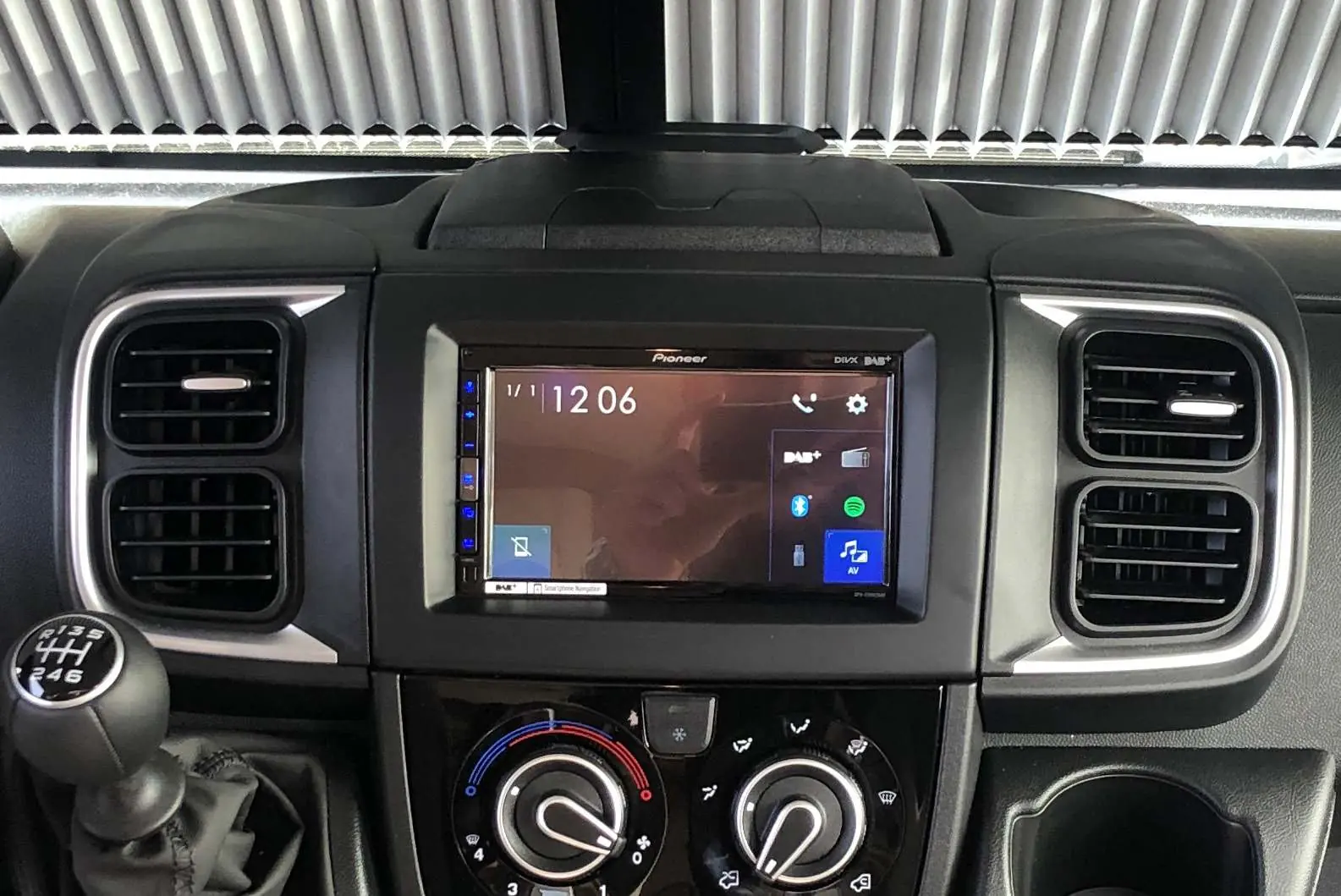

- Setzen Sie die Radioblende inklusive der vormontierten Headunit in den Schacht des Armaturenbretts ein.
- Befestigen Sie die Einheit mit den vier zuvor entfernten TX25-Schrauben.
- Schließen Sie die Montage in umgekehrter Reihenfolge ab.
Praktische Hilfe
Typische Probleme
OEM-Ablagefach lässt sich nicht entnehmen
Stellen Sie sicher, dass alle vier TX25-Schrauben vollständig gelöst wurden.
Radioblende sitzt locker
Überprüfen Sie, ob die vier TX25-Schrauben fest angezogen sind und ob die Seitenteile korrekt mit der Blende verschraubt wurden.
Vor der Verwendung
- Fahrzeugmodell Fiat Ducato (ZAF 250) ab 11/2021 prüfen
- TX25 Schraubendreher bereithalten
- Mitgeliefertes Montagematerial auf Vollständigkeit prüfen
- Headunit für den Einbau vorbereiten
Abbildungen und Diagramme
- Die Explosionszeichnung zeigt die korrekte Anordnung der Seitenteile (R/L) und der Schrauben für die 2-DIN Blende.

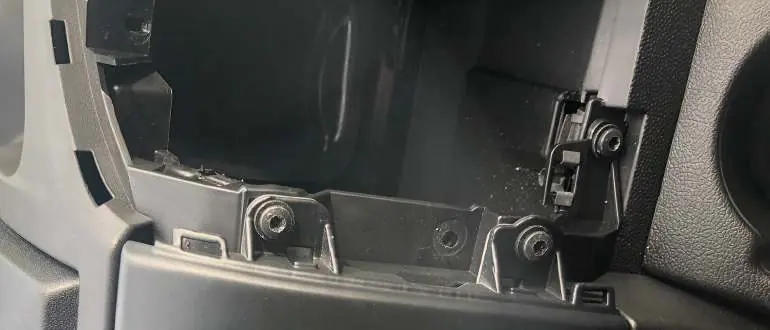

- Die Abbildungen verdeutlichen die Position der vier TX25-Schrauben am OEM-Ablagefach.
Modellkompatibilität
- Nur für Fiat Ducato (ZAF 250) ab 11/2021 mit Radiovorbereitung geeignet.
