Bedienungsanleitung Soundstream SR2-1000 2-Kanal-Verstärker

Erfahren Sie, wie Sie den Soundstream SR2-1000 2-Kanal-Verstärker installieren, anschließen und einstellen. Diese Anleitung enthält Informationen zu Crossover-Modi, Verkabelung, Betriebsmodi und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Soundstream SR2-1000 ist ein 2-Kanal-Verstärker für Car-Audio-Systeme. Er unterstützt Stereo- und gebrückte Mono-Konfigurationen und bietet Einstellmöglichkeiten für Crossover (HPF/LPF) sowie Bass- und Treble-EQ. S. 1, 2, 5

Wichtigste Schritte

  • Installation der Stromversorgung S. 2, 3
  • Einstellen der Crossover-Modi S. 1

Probleme und Lösungen

Kein Ton

Remote-Verbindung prüfen, Sicherung ersetzen, Verkabelung und Lautsprecherimpedanz prüfen.

S. 6

Technische Daten

Parameter Wert Hinweis Seiten
Ausgangsleistung 2x100W (4 Ohm RMS) Stereo-Leistung S. 7
Frequenzgang 10Hz - 40kHz Übertragungsbereich S. 7

Wo es im PDF steht

  • Funktionen und Bedienelemente S. 1, 2
  • Anschlussdiagramme S. 3, 4, 5, 6
  • Technische Daten S. 7
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Crossover-, EQ- und Gain-Regler Seite 2 Anschluss der Stromversorgung und Lautsprecher Seite 3 Stereo-Verkabelungssystem Seite 6

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und den Betrieb des Soundstream SR2-1000 2-Kanal-Verstärkers. Vor der Installation ist es zwingend erforderlich, den Pluspol der Batterie abzuklemmen, um Kurzschlüsse zu vermeiden. Achten Sie auf eine saubere Verkabelung und verwenden Sie geeignete Sicherungen.

Funktionen und Bedienelemente

Der Verstärker verfügt über verschiedene Einstellmöglichkeiten zur Klangoptimierung:

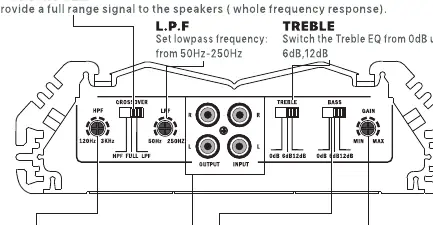

Übersicht der Crossover-, EQ- und Gain-Regler
Übersicht der Crossover-, EQ- und Gain-Regler
  • Crossover: Wählbar zwischen H.P.F (Highpass), L.P.F (Lowpass) und FULL (Full Range).
  • Frequenzregler: Einstellbar für HPF (120Hz-3kHz) und LPF (50Hz-250Hz).
  • EQ-Regler: Treble und Bass können jeweils von 0dB bis 6dB oder 12dB angepasst werden.
  • Gain: Regler zur Anpassung der Eingangsempfindlichkeit von MIN bis MAX.

Installation und Stromanschluss

Der Anschluss erfolgt über die Klemmen an der Seite des Geräts:

Anschluss der Stromversorgung und Lautsprecher
Anschluss der Stromversorgung und Lautsprecher
  • +12V: Direkter Anschluss an den Pluspol der Batterie.
  • GND: Anschluss an das Fahrzeugchassis (Masse).
  • REM: Anschluss für das Remote-Signal des Radios (schaltet den Verstärker ein/aus).

Die integrierte Sicherung schützt das Gerät vor Kurzschlüssen und Überlastung.

Eingangs- und Ausgangsanschlüsse

Verwenden Sie hochwertige RCA-Kabel für die Eingänge, um Störgeräusche zu vermeiden. Verlegen Sie Signalkabel getrennt von Stromleitungen. Die Lautsprecheranschlüsse sind vergoldet für eine bessere Leitfähigkeit.

Betriebsmodi

Der Verstärker unterstützt zwei Hauptbetriebsarten:

Stereo-Verkabelungssystem
Stereo-Verkabelungssystem
  • Stereo-Modus: Anschluss von zwei Lautsprechern (2-8 Ohm pro Kanal).
  • Mono/Bridged-Modus: Brückenschaltung für einen Subwoofer (4-8 Ohm Last). Der Mono-Modus unterstützt keine 2-Ohm-Last.

Fehlerbehebung

Bei Problemen prüfen Sie folgende Punkte:

  • Kein Ton: Prüfen Sie die Remote-Verbindung, die Sicherung, die Batteriekabel und die Lautsprecheranschlüsse auf Kurzschlüsse.
  • Verzerrter Ton: Überprüfen Sie die Gain-Einstellung und untersuchen Sie die Lautsprecher auf Beschädigungen.

Technische Daten

Der Verstärker bietet eine Leistung von 2x100W RMS an 4 Ohm im Stereobetrieb und 1x240W RMS an 4 Ohm im gebrückten Modus. Der Frequenzbereich liegt zwischen 10Hz und 40kHz.

Praktische Hilfe

Typische Probleme

Kein Ton

Prüfen Sie die Remote-Spannung, die Sicherung, die Stromkabel und ob Lautsprecherkabel einen Kurzschluss gegen Masse aufweisen.

Verzerrter Ton

Gain-Einstellung überprüfen und Lautsprecher auf mechanische Schäden (z.B. verbrannte Spule) untersuchen.

Vor der Verwendung

  • Trennen Sie den Pluspol der Batterie vor Beginn der Verkabelung.
  • Verlegen Sie Signalkabel getrennt von Stromleitungen.
  • Verwenden Sie eine externe Sicherung in der Nähe der Batterie.
  • Stellen Sie sicher, dass alle Verbindungen sauber und fest sind.
  • Prüfen Sie die Impedanz der Lautsprecher (2-8 Ohm Stereo, 4-8 Ohm gebrückt).

Technische Daten in der Praxis

2x100W (4 Ohm RMS)
Ausgangsleistung im Stereobetrieb bei 4 Ohm Last.
1x240W (4 Ohm RMS)
Ausgangsleistung im gebrückten Mono-Betrieb bei 4 Ohm Last.
Input Sensitivity 200mV-8V
Eingangsempfindlichkeit für verschiedene Signalquellen.

Abbildungen und Diagramme

  • Die Diagramme zeigen die Belegung der Stromanschlüsse (GND, REM, +12V) und der Lautsprecherklemmen.
  • Die Crossover- und EQ-Einstellungen sind auf der Oberseite des Verstärkers visualisiert.

Modellkompatibilität

  • Mono-Modus ist für 4-8 Ohm Last ausgelegt und unterstützt keine 2-Ohm-Last.
  • Stereo-Modus ist stabil bei 2-8 Ohm Last.
