Bedienungsanleitung für Caliber BC 112SA Aktiv-Subwoofer

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Schnellstartanleitung für den Caliber BC 112SA Aktiv-Subwoofer. Es enthält grundlegende Anweisungen für die Montage, den elektrischen Anschluss, die Signaleinspeisung und die korrekte Einstellung des Verstärkers. Bitte beachten Sie, dass bei der Installation im Fahrzeug die Batterie abgeklemmt werden muss und eine zusätzliche Sicherung in der Nähe der Batterie zwingend erforderlich ist.

Technische Daten

• Frequenzbereich: 25Hz - 3.5KHz
• Eingangsempfindlichkeit (RCA): 0.2V - 3V
• Tief-/Hochpassfilter: 35 - 200Hz
• RMS-Leistung: 200 Watt
• Maximale Leistung: 600 Watt
• Nennimpedanz: 4 Ohm

Montage und Einbau

Um eine einwandfreie Wärmeabfuhr zu gewährleisten, muss der Bass-Box an allen Seiten ein Mindestabstand von 5 cm zur Belüftung gelassen werden. Achten Sie darauf, dass Strom- und Signalkabel in einer geraden Linie vom Verstärker weggeführt werden. Verlegen Sie Strom- und Signalkabel grundsätzlich auf gegenüberliegenden Seiten des Fahrzeugs, um Störeinflüsse zu minimieren. Schützen Sie das Gerät vor Feuchtigkeit und direkter Sonneneinstrahlung.

Elektrische Installation

Vergessen Sie nicht, vor Beginn der Arbeiten den Minuspol der Batterie abzuklemmen. Platzieren Sie eine Sicherung oder einen Sicherungsautomaten in maximal 30 cm Abstand zur Batterie.

• +12V Anschluss: Direkt mit dem Pluspol der Batterie verbinden. Verwenden Sie ein Kabel mit mindestens 10 mm² Querschnitt. Nicht an den Sicherungskasten des Fahrzeugs anschließen.
• Masse-Anschluss (GND): Fest mit dem Fahrzeugchassis verbinden. Entfernen Sie an der Kontaktstelle Lack und Unterbodenschutz für eine gute Verbindung. Verwenden Sie den gleichen Kabelquerschnitt wie für das Pluskabel.
• Remote (REM): Verbinden Sie diesen Anschluss mit dem Remote-Ausgang Ihres Radios, um den Verstärker ein- und auszuschalten.

Signalanschluss

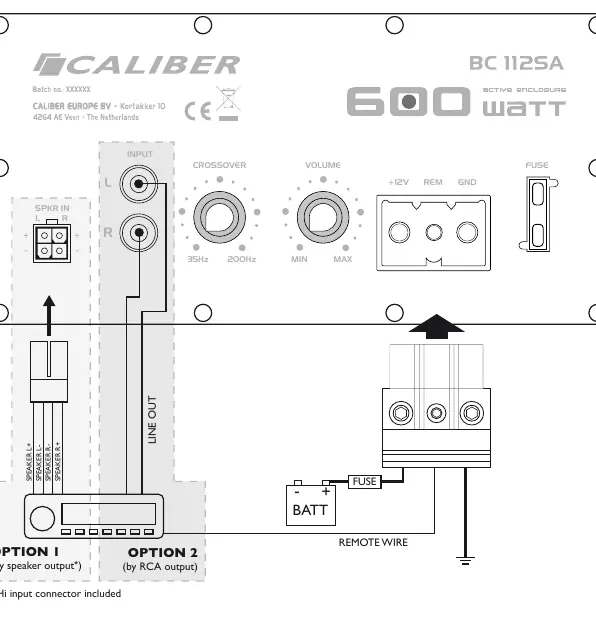

Der Caliber-Verstärker bietet zwei Möglichkeiten der Signaleinspeisung:

• High-Level-Eingang: Nutzung des Lautsprecherausgangs Ihres Radios mit dem mitgelieferten High-Level-Stecker.
• RCA-Eingang: Nutzung eines Cinch-Kabels von den RCA-Ausgängen Ihres Radios zu den RCA-Eingängen des Verstärkers.

Wichtig: Verwenden Sie niemals den High-Level-Eingang und den RCA-Eingang gleichzeitig.

Verstärkereinstellungen

1. Drehen Sie den Eingangs-Pegelregler (Gain) auf das Minimum.
2. Stellen Sie die Lautstärke Ihres Radios auf etwa 3/4 der maximalen Lautstärke ein.
3. Erhöhen Sie langsam den Eingangs-Pegelregler, bis Sie eine Verzerrung hören, und reduzieren Sie ihn dann leicht.

Sicherheitshinweise

Reinigen Sie das Gerät nur mit einem weichen, trockenen Tuch. Bei hartnäckigen Flecken kann das Tuch leicht mit Wasser befeuchtet werden. Achten Sie darauf, dass die Umgebungstemperatur im Fahrzeug zwischen 0°C und +45°C liegt. Bei Problemen versuchen Sie nicht, das Gerät selbst zu reparieren, sondern wenden Sie sich an einen autorisierten Caliber Europe BV-Händler.
