Bedienungsanleitung für BougeRV 120W Solarpanel-Kit
Erfahren Sie, wie Sie das BougeRV 120W Solarpanel-Kit installieren, anschließen und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Montageschritte, technische Daten und Tipps zur Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations-, Wartungs- und Sicherheitsinformationen für das BougeRV 120W Solarpanel-Kit. Bitte lesen Sie die Anleitung vor der Installation sorgfältig durch, um eine ordnungsgemäße Funktion und Sicherheit zu gewährleisten.
Sicherheitshinweise
- Nicht auf das Solarpanel treten, es fallen lassen oder Gegenstände darauf ablegen, da dies die Glasoberfläche beschädigen und die Garantie ungültig machen kann.
- Bei beschädigtem Glas oder zerrissener Rückseite besteht Stromschlaggefahr.
- Nicht bei Nässe oder starkem Wind installieren.
- Abflusslöcher nicht blockieren; Wasser darf sich nicht in oder an den Modulrahmen stauen.
- Unverbundene Stecker müssen vor Verschmutzung geschützt werden.
Lieferumfang
- 4x Montagehalterungen
- 4x Sechskantmuttern
- 4x 1/4-20 x 3/4" Sechskantschrauben
- 8x Unterlegscheiben
- 4x Federringe
Technische Daten
- Spitzenleistung (Pm): 120W
- Leerlaufspannung (Voc): 22.1V
- Max. Systemspannung: 1000V DC
- Betriebstemperaturbereich: -4°F bis +167°F
- Zelltyp: Monokristallin
Installation
Wählen Sie einen Montageort, der frei von Schatten ist und maximales Sonnenlicht erhält. Verwenden Sie bei der Handhabung der Panels Handschuhe.
Montage
Die Panels können mit den mitgelieferten Z-Halterungen montiert werden. Wenn Sie diese nicht verwenden, stellen Sie sicher, dass ein Abstand von 1/2 Zoll zwischen Montagefläche und Panel besteht, um eine ausreichende Luftzirkulation zu gewährleisten. Bei der Montage auf einem Wohnmobil (RV) sollten Sie die Panels fest auf dem Dach verankern.
Elektrische Anschlüsse
Das Panel kann in Reihe oder parallel geschaltet werden, um die gewünschte Spannung oder Stromstärke zu erreichen. Der Laderegler sollte innerhalb von 5 Fuß (ca. 1,5 m) von der Batterie montiert werden.
Wartung und Reinigung
Reinigen Sie das Panel regelmäßig, um die Leistung zu erhalten. Verwenden Sie trinkbares, nicht erhitztes Wasser. Bei hartnäckigem Schmutz kann eine 3%ige Seifenlösung verwendet werden. Vermeiden Sie scharfe Gegenstände, Scheuermittel oder industrielle Reinigungsmittel, da diese das Glas beschädigen und die Garantie ungültig machen können.
Praktische Hilfe
Typische Probleme
Solarpanel beschädigt oder Teile fehlen
Senden Sie relevante Bilder und Ihre Bestellnummer an [email protected].
Geringe Ausgangsleistung
Überprüfen Sie auf Verschattung, Lichtwinkel und reinigen Sie das Panel regelmäßig.
Upgrade des Kits
Sie können ein weiteres 120W Panel an denselben Laderegler anschließen, um die Leistung zu verdoppeln.
Vor der Verwendung
- Überprüfen Sie den Lieferumfang auf Vollständigkeit.
- Stellen Sie sicher, dass geeignetes Werkzeug (nicht enthalten) vorhanden ist.
- Tragen Sie Handschuhe bei der Handhabung der Panels.
- Planen Sie die Position des Ladereglers innerhalb von 5 Fuß zur Batterie.
- Stellen Sie sicher, dass der Montageort frei von Schatten ist.
Technische Daten in der Praxis
- Spitzenleistung (Pm)
- 120W (unter Standardtestbedingungen).
- Leerlaufspannung (Voc)
- 22.1V (Spannung ohne Last).
- Max. Systemspannung
- 1000V DC (maximale Spannung, für die das System ausgelegt ist).
Abbildungen und Diagramme

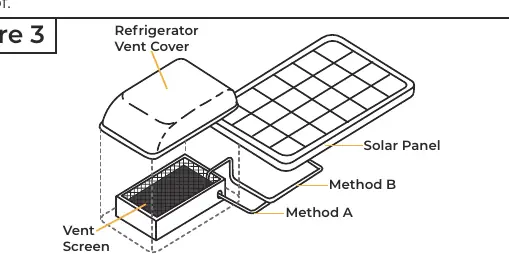

- Abbildung 3 zeigt die Kabelführung durch die Kühlschrankentlüftung des Wohnmobils.
- Abbildung 4 zeigt die Montage der Z-Halterung mit Gummibuchse (Well-Nut) auf dem Dachmaterial.
Modellkompatibilität
- Kompatibel mit den meisten tragbaren Powerstations mit MC4-Anschlüssen.
- Kann mit einem weiteren 120W Panel auf 240W erweitert werden.
