Installationsanleitung für Xantrex 110W Solar Flex Panel

Erfahren Sie, wie Sie das Xantrex 110W Solar Flex Panel installieren, verkabeln und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Schaltpläne und Tipps zur Fehlerbehebung für Ihr Solarsystem.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und Wartung des Xantrex 110W Solar Flex Panels. Das System ist für die Stromversorgung von DC-Geräten in Fahrzeugen wie Wohnmobilen, LKWs oder Booten konzipiert. Die Installation sollte von qualifiziertem Personal durchgeführt werden, um die Einhaltung elektrischer Vorschriften zu gewährleisten.

Sicherheitshinweise

  • Elektrische Gefahr: Das System muss von einem zertifizierten Solartechniker geplant und installiert werden.
  • Verkabelung: PV-Leiter dürfen nicht geerdet werden. Stellen Sie sicher, dass die Verkabelung nicht unterdimensioniert ist.
  • Handhabung: Biegen Sie das Solarmodul bei der Montage nicht um mehr als 30°. Betreten Sie das Modul nicht mit festem Schuhwerk.
  • Wartung: Trennen Sie das Modul vor Wartungsarbeiten von allen Geräten. Verwenden Sie isolierte Werkzeuge.

Planung und Vorbereitung

Bevor Sie beginnen, planen Sie das System und zeichnen Sie einen Schaltplan. Benötigte Werkzeuge umfassen einen Bohrer mit Hex-Bit-Set, einen Schraubenschlüssel und einen Drehmomentschlüssel.

Schaltplan des Solarsystems
Schaltplan des Solarsystems

Montage des Solarmoduls

Reinigen und entfetten Sie die Dachoberfläche gründlich mit Isopropylalkohol. Das Modul kann entweder mit einem industrietauglichen, UV-beständigen Klebedichtmittel oder mit Schrauben und Unterlegscheiben befestigt werden. Wenn Sie Schrauben verwenden, tragen Sie nach der Befestigung ein UV-beständiges, wasserdichtes Silikondichtmittel um die Schraubenlöcher und auf den Schraubenköpfen auf, um Wassereintritt zu verhindern.

Vorsichtsmaßnahmen bei der Montage
Vorsichtsmaßnahmen bei der Montage
Montagemethoden
Montagemethoden

Verkabelung

Decken Sie das Solarmodul während der Installation mit einer Decke oder dem Karton ab, um es stromlos zu machen. Verbinden Sie die MC4-Steckverbinder. Achten Sie strikt auf die Polarität: Rot (Pos +) muss mit dem Pluspol des Ladereglers verbunden werden, Schwarz (Neg -) mit dem Minuspol. Sichern Sie alle Kabel mit Klemmen oder Kabelbindern.

Solarpanel-Konfiguration

Die Module können in Reihe, parallel oder in einer Kombination aus beidem konfiguriert werden, abhängig von Ihrem Laderegler (PWM oder MPPT). MPPT-Laderegler sind für komplexere Konfigurationen optimiert.

Verkabelung in Reihe
Verkabelung in Reihe

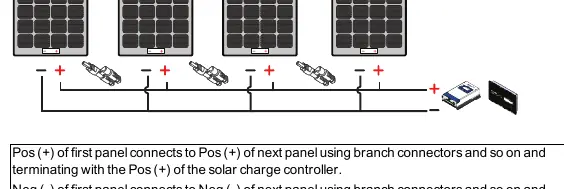

Verkabelung parallel
Verkabelung parallel
Kombinierte Verkabelung
Kombinierte Verkabelung

Wartung und Pflege

Führen Sie monatlich eine Sichtprüfung auf lose Verbindungen, Schmutz oder Beschädigungen durch. Reinigen Sie das Modul bei Bedarf in den kühlen Morgen- oder Abendstunden mit einem weichen Tuch, klarem Wasser und einem milden Reinigungsmittel. Verwenden Sie keine scheuernden Materialien, Chemikalien oder Hochdruckreiniger.

Fehlerbehebung

Wenn die Batterie trotz Sonnenlicht nicht geladen wird, prüfen Sie, ob das Modul teilweise beschattet ist, ob Kabelverbindungen locker sind oder ob die Sicherung durchgebrannt ist. Eine durchgebrannte Sicherung muss durch eine 30A/32V grüne ATC-Flachsicherung ersetzt werden.

Praktische Hilfe

Typische Probleme

Batterie wird nicht geladen

Prüfen Sie auf Teilbeschattung, lockere DC-Kabelverbindungen oder eine durchgebrannte Sicherung.

Durchgebrannte Sicherung

Ersetzen Sie die Sicherung im 10AWG Plus-Kabel durch eine 30A/32V grüne ATC-Flachsicherung.

Vor der Verwendung

  • Planen Sie das System und zeichnen Sie einen Schaltplan.
  • Stellen Sie sicher, dass alle Werkzeuge (Bohrer, Schraubenschlüssel, Drehmomentschlüssel) bereitliegen.
  • Reinigen und entfetten Sie die Montagefläche mit Isopropylalkohol.
  • Decken Sie das Panel während der Installation ab, um es stromlos zu machen.
  • Überprüfen Sie die Polarität vor dem endgültigen Anschluss.

Technische Daten in der Praxis

Maximale Leistung (Pmax)
110 W unter Standardtestbedingungen.
Leerlaufspannung (Voc)
19.49 V.
Maximaler Systemspannung
600 VDC.

Abbildungen und Diagramme

  • Abbildung 1 zeigt den grundlegenden Kabelaufbau: Panel -> Laderegler -> Sicherung -> Batterie.
  • Abbildung 4, 5 und 6 zeigen verschiedene Verkabelungsschemata: Reihe, Parallel und Kombination.

Modellkompatibilität

  • Kompatibel mit PWM 30A Ladereglern (PN: 709-3024-01).
  • Kompatibel mit MPPT 30A Ladereglern (PN: 710-3024-01).
