Bedienungsanleitung für tragbares Solarpanel BougeRV 100W/200W
Schnelle Anleitung für das tragbare Solarpanel BougeRV 100W/200W. Erfahren Sie, wie Sie das Panel anschließen, in Reihe oder parallel schalten und Fehler bei der Stromerzeugung beheben.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das BougeRV 100W/200W Solarpanel ist für die mobile Stromerzeugung konzipiert. Es kann direkt an Powerstations oder über einen Laderegler an Batterien angeschlossen werden. Für eine optimale Leistung muss das Panel senkrecht zum Sonnenlicht ausgerichtet sein. Vermeiden Sie Verschattungen, da diese die Leistung erheblich reduzieren und zu Hot-Spots führen können, die das Panel beschädigen.
Technische Daten
Die Leistung des Panels hängt von den Umgebungsbedingungen ab. Wichtige Parameter sind:
- Maximale Leistung (Pmax): 100W oder 200W je nach Modell.
- Leerlaufspannung (Voc): 23.7V.
- Spannung bei maximaler Leistung (Vmp): 19.8V.
- Betriebstemperatur: -40 bis 85 Grad Celsius.
Verwendung des Solarpanels
Anschluss an eine Powerstation
Verbinden Sie die MC4-Anschlüsse des Solarpanels mit dem entsprechenden MC4-auf-DC-Kabel (z. B. DC7909), das zu Ihrer Powerstation passt. Solange das Kabel über MC4-Stecker verfügt, ist eine Verbindung mit dem Solarpanel möglich.

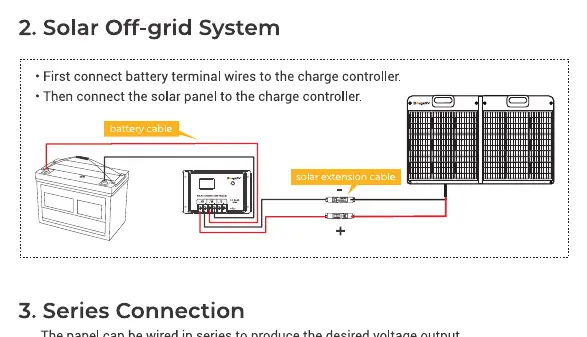

Anschluss an ein Off-Grid-System
Für den Betrieb mit Blei-Säure- oder Lithium-Batterien ist zwingend ein Laderegler erforderlich. Verbinden Sie zuerst die Batterieklemmen mit dem Laderegler und anschließend das Solarpanel über ein Solar-Verlängerungskabel mit dem Laderegler.
Reihen- und Parallelschaltung
Die Panels können kombiniert werden, um die gewünschte Ausgangsleistung zu erzielen:
- Reihenschaltung: Erhöht die Ausgangsspannung.
- Parallelschaltung: Erhöht den Ausgangsstrom (erfordert einen Solar-Parallelstecker).
Fehlerbehebung
Bei geringer oder fehlender Leistung prüfen Sie folgende Punkte:
- Lichtintensität: Breitengrad, Höhe und Sonnenstand beeinflussen die Leistung.
- Verschattung: Teilweise Verschattung durch Staub, Vogelkot oder Objekte reduziert die Leistung drastisch und kann Hot-Spots verursachen.
- Temperatur: Überhitzung reduziert die Effizienz.
- Lastfaktoren: Die Powerstation begrenzt den Eingangsstrom und die Spannung. Prüfen Sie die Spezifikationen Ihrer Powerstation.
Garantie und Service
BougeRV bietet eine 18-monatige Garantie. Bei Schäden oder fehlenden Teilen senden Sie bitte Fotos und Ihre Bestellnummer an [email protected].
Praktische Hilfe
Typische Probleme
Geringe oder keine Ausgangsleistung
Prüfen Sie die Ausrichtung zur Sonne, entfernen Sie Verschattungen (Staub, Blätter) und stellen Sie sicher, dass die Powerstation nicht durch ihre eigenen Eingangsparameter begrenzt.
Beschädigtes Produkt oder fehlende Teile
Kontaktieren Sie den Kundendienst unter [email protected] mit Fotos und der Bestellnummer.
Vor der Verwendung
- Prüfen Sie das Panel auf physische Schäden.
- Stellen Sie sicher, dass die Oberfläche sauber ist.
- Überprüfen Sie die Kompatibilität der Powerstation oder des Ladereglers.
- Stellen Sie sicher, dass die MC4-Steckverbindungen fest sitzen.
Abbildungen und Diagramme
- MC4-Verbindung: Standardanschluss für die meisten tragbaren Solarsysteme.

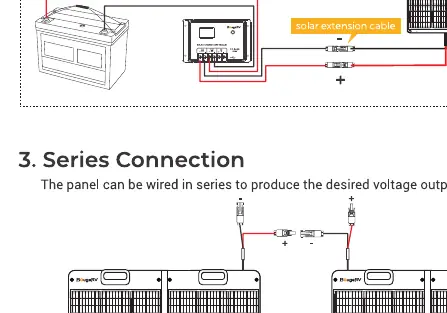

- Reihenschaltung: Verbinden Sie Plus mit Minus der Panels, um die Spannung zu addieren.

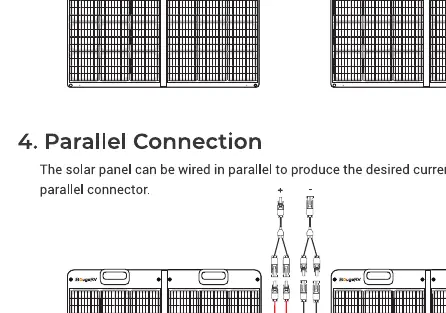

- Parallelschaltung: Verbinden Sie Plus mit Plus und Minus mit Minus, um den Strom zu addieren.
Modellkompatibilität
- Kompatibel mit Powerstations, die MC4-Eingänge oder entsprechende Adapterkabel unterstützen.
- Batterien (Blei-Säure/Lithium) erfordern zwingend einen externen Laderegler.
