Bedienungsanleitung für BougeRV 1100WH Portable Power Station (SYZ-G1000)

Schnelle Hilfe und Bedienungsanleitung für die BougeRV 1100WH Portable Power Station (SYZ-G1000). Erfahren Sie alles über Ladevorgänge, Fehlercodes, Display-Symbole und Sicherheitshinweise für den Betrieb.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Anschlüsse und Bedienelemente Seite 10 Symbole des Smart Displays Seite 11

Wichtige Informationen aus der Anleitung

Die BougeRV 1100WH (Modell SYZ-G1000) ist eine tragbare Powerstation. Wichtige Sicherheitshinweise: Setzen Sie das Gerät niemals Flüssigkeiten aus und tauchen Sie es nicht in Wasser. Verwenden Sie das Gerät nicht bei Regen oder in feuchten Umgebungen. Der Betriebstemperaturbereich liegt zwischen 0°C und 40°C. Laden Sie das Gerät nicht sofort nach einer hohen Belastung auf, sondern lassen Sie es auf Raumtemperatur abkühlen. Das Gerät darf nicht im Flugzeug transportiert werden.

Produktbeschreibung

Das Gerät verfügt über ein Smart Display, einen Tragegriff und verschiedene Anschlüsse:

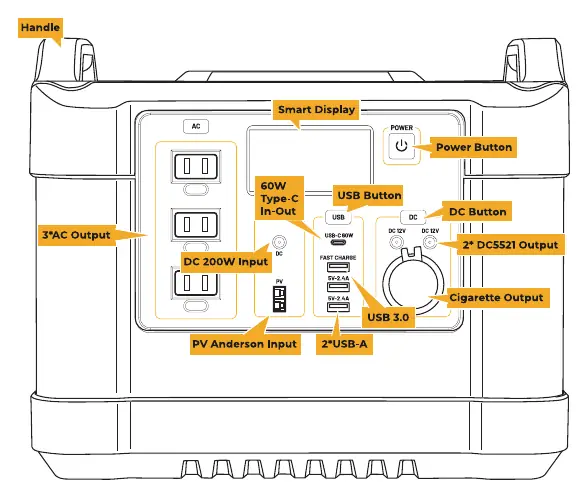

Übersicht der Anschlüsse und Bedienelemente
Übersicht der Anschlüsse und Bedienelemente
  • AC-Ausgänge: 3x AC-Steckdosen.
  • USB-Bereich: USB-C (60W), USB-A (Fast Charge), USB-A (5V/2.4A).
  • DC-Bereich: 2x DC5521-Ausgänge, Zigarettenanzünder-Ausgang.
  • Eingänge: DC-Eingang, PV-Eingang (Solar).

Bedienung

Die Steuerung erfolgt über Tasten am Gerät:

  • Power-Taste: 2s drücken zum Ausschalten aller Ausgänge. 10s drücken zum Zurücksetzen bei Fehlercodes.
  • AC-Taste: 2s drücken zum Ein-/Ausschalten des Inverters.
  • USB/DC-Taste: 1s drücken zum Ein-/Ausschalten der Module.
  • Frequenzwechsel: AC-Port einschalten, dann USB- & DC-Taste gleichzeitig für 2s drücken. Mit der DC-Taste zwischen 50Hz/60Hz wählen und erneut 2s bestätigen.

Smart Display

Das Display zeigt den Batteriestatus, Eingangs-/Ausgangsleistung sowie Symbole für aktive Ports (AC, USB, Type-C, DC, Lüfter). Ein Warnsymbol (Dreieck mit Ausrufezeichen) zusammen mit einem Fehlercode weist auf Störungen hin. Ein Thermometer-Symbol erscheint bei Überhitzung.

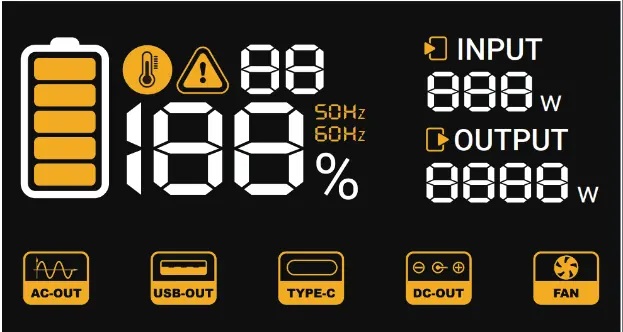

Symbole des Smart Displays
Symbole des Smart Displays

Ladevorgänge

Das Gerät kann über verschiedene Quellen geladen werden:

  • AC-Adapter: Standard-Wandsteckdose.
  • PV Solar: Anschluss über Solar-Ladekabel.
  • Auto: Anschluss über Zigarettenanzünder-Kabel.
  • Schnellladen: Kombination von AC-Eingang + USB-C oder PV-Eingang + USB-C verkürzt die Ladezeit.

Fehlerbehebung

Bei Fehlern erscheint ein Code auf dem Display. Die meisten Fehler (z.B. Kurzschlussschutz, Überlastung) können durch Ausschalten des Geräts, Entfernen der angeschlossenen Verbraucher und Neustart (Taste 2s drücken) behoben werden. Bei Überlastung (Code 05) stellen Sie sicher, dass die angeschlossenen Geräte insgesamt 1200W nicht überschreiten.

Wartung und Sicherheit

Lagern Sie das Gerät in trockener Umgebung. Wenn das Gerät längere Zeit nicht benutzt wird, entladen Sie es auf 30% und laden Sie es alle 6 Monate auf 85% auf, um die Batterielebensdauer zu erhalten. Halten Sie das Gerät von Hitzequellen und direktem Sonnenlicht fern.

Praktische Hilfe

Typische Probleme

AC Inverter Überlastung (Code 05)

Angeschlossene Geräte überschreiten 1200W. Entfernen Sie die Geräte und starten Sie den AC-Ausgang neu.

Batterie-Temperatur zu hoch (Code 07)

Lassen Sie das Gerät abkühlen, bevor Sie es wieder verwenden.

Batterie-Spannung zu niedrig (Code 13)

Laden Sie den Akku sofort auf, wenn die Kapazität unter 10% fällt.

Kurzschlussschutz (Codes 01-04)

Trennen Sie das betroffene Gerät, drücken Sie die entsprechende Taste für 2s, um den Fehler zu löschen.

Vor der Verwendung

  • Überprüfen Sie den Lieferumfang auf Vollständigkeit.
  • Laden Sie das Gerät vor der ersten Verwendung vollständig auf.
  • Stellen Sie sicher, dass die Umgebungstemperatur zwischen 0°C und 40°C liegt.
  • Prüfen Sie, ob die Lüftungsschlitze frei sind.
  • Verwenden Sie nur die mitgelieferten oder von BougeRV zugelassenen Ladekabel.

Technische Daten in der Praxis

Betriebstemperatur
0°C bis 40°C für optimalen Betrieb.

Abbildungen und Diagramme

  • Das Display zeigt den Batteriestand in Prozent und Balken.
  • Symbole unter dem Display zeigen an, welche Ausgänge (AC, USB, DC) aktiv sind.
  • Die Power-Taste befindet sich oben rechts neben dem Display.
  • Eingangsanschlüsse (DC, PV, USB-C) befinden sich zentral unter dem Display.

Modellkompatibilität

  • Nicht für den Transport in Flugzeugen geeignet.
  • Verwenden Sie keine nicht zugelassenen Ladekabel, um Schäden zu vermeiden.
  • USB-C Ladeleistung variiert je nach Protokoll (0-60W).
