Bedienungsanleitung für BRESSER 120W Mobiles Solarpanel

Erfahren Sie, wie Sie Ihr BRESSER 120W mobiles Solarpanel optimal nutzen. Diese Anleitung enthält wichtige Informationen zur Inbetriebnahme, zum Anschluss von Mobilgeräten, zur Reinigung und zur Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Lieferumfang (Fig. 1) Seite 3 Teileübersicht (Fig. 2) Seite 3 Anschlussfeld (Fig. 3) Seite 3

Wichtige Informationen aus der Anleitung

Das BRESSER 120W Mobile Solarpanel dient zum Laden und Betreiben von Mobilgeräten wie Smartphones, Tablets, GPS-Trackern oder Powerstations. Es ist für den privaten Gebrauch in trockenen, sonnigen Außenbereichen konzipiert. Eine stetige Sonneneinstrahlung ist für eine konstante Stromerzeugung essenziell.

Lieferumfang und Aufbau

Lieferumfang (Fig. 1)
Lieferumfang (Fig. 1)

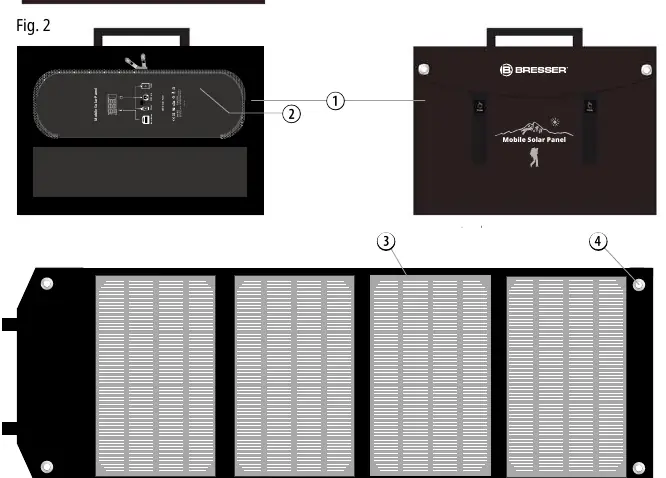

Teileübersicht (Fig. 2)
Teileübersicht (Fig. 2)
  • Panel-Tasche mit integrierten Solarmodulen und Anschlussfeld
  • 3 DC-Adapterstecker
  • 4 Karabinerhaken
  • DC-Anschlusskabel

Inbetriebnahme

  1. Öffnen Sie die Tasche und entfalten Sie die Solarmodule, sodass diese nach oben zeigen.
  2. Platzieren Sie das Panel an einem Ort mit direkter und durchgehender Sonneneinstrahlung.
  3. Nutzen Sie die Ösen und Karabinerhaken, um das Panel bei Bedarf sicher zu befestigen.

Anschlüsse und Laden

Das Anschlussfeld bietet drei Möglichkeiten zum Laden Ihrer Geräte:

Anschlussfeld (Fig. 3)
Anschlussfeld (Fig. 3)
  • USB-A (orange): Unterstützt Quick Charge 3.0 (QC 3.0) für schnelles Laden.
  • USB-C: Für kompatible USB-C Geräte.
  • DC-Anschluss: Nutzen Sie das integrierte DC-Kabel und ggf. einen der beiliegenden Adapter für kompatible Endgeräte.

Sobald ein Gerät angeschlossen ist und Strom erhält, leuchtet die Funktionsleuchte.

Reinigung und Wartung

  • Lassen Sie das Panel nach der Nutzung im Schatten abkühlen, bevor Sie es reinigen.
  • Wischen Sie die Module nur mit einem trockenen, weichen und fusselfreien Tuch ab.
  • Verwenden Sie keine scharfen Gegenstände oder Reinigungsmittel, um die Module nicht zu beschädigen.
  • Lagern Sie das Panel trocken und staubfrei bei Zimmertemperatur.

Sicherheitshinweise

  • Das Gerät ist spritzwassergeschützt, darf aber nicht in Wasser getaucht werden.
  • Nicht bei extremem Wetter (Frost, Schnee, Regen) im Freien lassen.
  • Halten Sie das Panel von Feuer und extremen Hitzequellen fern.
  • Beschädigte Solarmodule nicht berühren, da diese giftige Chemikalien freisetzen können.

Praktische Hilfe

Typische Probleme

Gerät lädt nicht

Prüfen Sie, ob das Panel in direktem Sonnenlicht steht. Schatten oder Bewölkung unterbrechen den Ladevorgang. Stellen Sie sicher, dass das Endgerät kompatibel ist.

Ist das Panel wasserdicht?

Es ist spritzwassergeschützt, aber nicht wasserdicht. Tauchen Sie es niemals in Wasser und schützen Sie es vor extremer Feuchtigkeit.

Vor der Verwendung

  • Panel aus der Tasche nehmen und vollständig entfalten
  • Sonnigen Standort ohne Schatten wählen
  • Panel ggf. mit Karabinerhaken an Ösen sichern
  • Kompatibilität des Endgeräts prüfen (Spannung/Stromstärke)
  • Passendes Kabel (USB oder DC) bereitlegen

Abbildungen und Diagramme

  • Fig. 1: Lieferumfang mit Panel, Adaptern und Haken.
  • Fig. 2: Übersicht der Komponenten und Ösen.
  • Fig. 3: Anschlussfeld mit DC, USB-C und USB-A Anschlüssen.

Modellkompatibilität

  • Geeignet für Smartphones, Tablets, Powerbanks und Powerstations.
  • Endgerät muss für den Anschluss an ein Solarpanel geeignet sein.
