Bedienungsanleitung für KickAss 120W/200W DC Solar-Decke

Wichtige Informationen aus der Anleitung

Die KickAss Solar-Decke ist für den Einsatz durch verantwortungsbewusste Erwachsene konzipiert. Betreiben Sie das Gerät niemals ohne vorheriges Lesen der Anleitung. Schließen Sie die Solar-Decke niemals direkt an eine Batterie an; verwenden Sie immer einen kompatiblen Solarregler mit der korrekten Eingangsleistung. Achten Sie darauf, dass die Solar-Decke auf einer stabilen Oberfläche platziert oder sicher befestigt ist, um ein Verrutschen oder Herunterfallen zu verhindern.

Produktübersicht und Anschlüsse

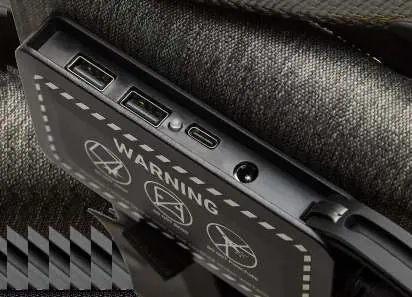

Die Solar-Decke verfügt über eine Anderson-Verbindung für das Laden von Batterien sowie zusätzliche Anschlüsse für elektronische Geräte. Entfernen Sie die Gummiabdeckung am Anschlusskasten, um die Ports zu nutzen:

• DC5521 Port: Bietet bis zu 120W (KASB120) bzw. 200W (KASB200) für tragbare DC-Geräte.
• USB-C PD Port: Ermöglicht schnelles Laden mit 45W (120W Modell) oder 100W (200W Modell).
• USB-A QC3.0 Ports: Zwei Anschlüsse mit jeweils bis zu 18W für Telefone, Kameras und Powerbanks.

Aufbau und Inbetriebnahme

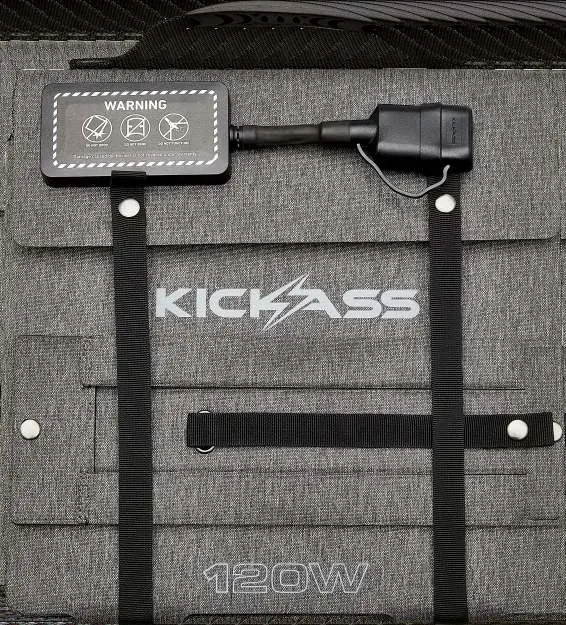

1. Lösen Sie die Druckknöpfe, die die gefaltete Solar-Decke sichern, und entfalten Sie das Panel vollständig.

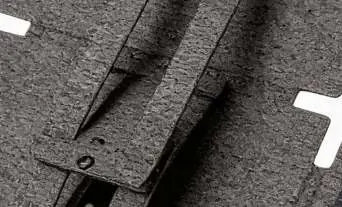

2. Lösen Sie an der Rückseite den Druckknopf, der den Ständer hält.
3. Befestigen Sie das Sicherungsband am zweiten Druckknopf, um den Ständer zu arretieren.
4. Klappen Sie den Ständer aus und befestigen Sie das Klettband am entsprechenden Gegenstück auf der Rückseite des Panels.
5. Platzieren Sie die Solar-Decke in einem offenen Bereich ohne Schatten.
6. Richten Sie das Panel so aus, dass die Solarzellen direkt zur Sonne zeigen.

Anschlussmöglichkeiten

Die Solar-Decke ist mit verschiedenen KickAss-Systemen kompatibel:

• Solar-Laderegler: Anschluss über Anderson-Stecker an einen MPPT-Regler und dann an die Batterie.
• Power Station: Direkter Anschluss an KickAss Power Stations mit oder ohne integriertem DCDC-Laderegler.
• Control Hub: Anschluss an ein KickAss Control Hub mit integriertem DCDC-Laderegler.

Achten Sie bei der Verbindung mehrerer Panels (Serie/Parallel) darauf, dass alle Panels das gleiche Modell und die gleichen Spezifikationen aufweisen.

Reinigung und Wartung

Schalten Sie das Panel aus und trennen Sie es von allen Stromquellen, bevor Sie mit der Reinigung beginnen. Lassen Sie die Oberfläche vollständig abkühlen. Verwenden Sie klares Wasser und ein weiches Tuch, einen Schwamm oder eine nicht scheuernde Bürste. Bei hartnäckigem Schmutz kann milde Seifenlauge verwendet werden. Verwenden Sie keine Scheuermittel, scharfen Chemikalien oder Hochdruckreiniger. Trocknen Sie das Panel anschließend mit einem weichen Tuch oder lassen Sie es an der Luft trocknen.

Fehlerbehebung

Sollte das System nicht wie erwartet funktionieren, prüfen Sie folgende Punkte:

• Kein Strom erkannt: Überprüfen Sie die Anschlüsse auf Korrosion oder lockeren Sitz. Stellen Sie sicher, dass die Kabel intakt sind.
• Geringe Solarleistung: Dies wird oft durch Schatten, Schmutz oder Ablagerungen auf der Oberfläche verursacht. Reinigen Sie das Panel und stellen Sie sicher, dass es nicht verdeckt ist.
• USB-C lädt nicht mit maximaler Leistung: Stellen Sie sicher, dass das verwendete Ladekabel für die entsprechende Leistung (45W oder 100W) ausgelegt ist. Prüfen Sie zudem die Spezifikationen des zu ladenden Geräts.
