Installationsanleitung für Xantrex Solar Max Flex Panel

Wichtige Informationen aus der Anleitung

Diese Installationsanleitung gilt für die Xantrex Solar Max Flex Panels (110W, 110W Slim, 220W, 330W). Sie enthält alle notwendigen Schritte für die Planung, Montage, Verkabelung und Wartung Ihres Solarsystems. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie mit der Installation beginnen.

Sicherheitshinweise

Gefahr von Stromschlag und Brand:

• Das System muss von einem zertifizierten Techniker entworfen und installiert werden.
• Trennen Sie alle Stromquellen und sichern Sie diese vor Beginn der Arbeiten.
• Verwenden Sie isolierte Werkzeuge und entfernen Sie persönlichen Metallschmuck.
• PV-Leiter dürfen nicht geerdet werden.
• Installieren Sie das Solarmodul nicht auf Wohngebäuden.
• Stellen Sie sicher, dass die vorhandene Verkabelung in gutem Zustand und nicht unterdimensioniert ist.

Planung der Installation

Bevor Sie beginnen, planen Sie den Aufbau Ihres Systems:

• Identifizieren Sie geeignete Kabeleinführungspunkte am Fahrzeug (z. B. vorhandene Lüftungsöffnungen).
• Wählen Sie einen zugänglichen und trockenen Ort für den Laderegler im Fahrzeuginneren.
• Messen Sie die benötigten Kabellängen unter Berücksichtigung von Biegungen und Spielraum.
• Zeichnen Sie einen Schaltplan Ihres Systems.

Montage des Solarmoduls

Die Module werden mit 3M VHB-Klebeband befestigt.

1. Reinigen und entfetten Sie die Montagefläche gründlich mit Isopropylalkohol.
2. Entfernen Sie die Schutzfolie vom Klebeband.
3. Platzieren Sie das Modul präzise an der gewünschten Stelle.
4. Üben Sie gleichmäßigen Druck auf die Bereiche mit Klebeband aus (idealerweise mit einer Rolle oder der Handfläche).
5. Wichtig: Biegen Sie das Modul nicht mehr als 30° und treten Sie nicht darauf.

Verkabelung

Die Module können in Reihe, parallel oder in einer Kombination konfiguriert werden:

• Reihenschaltung: Pos (+) des ersten Panels mit Neg (-) des nächsten verbinden.
• Parallelschaltung: Pos (+) mit Pos (+) und Neg (-) mit Neg (-) unter Verwendung von Abzweigverbindern verbinden.

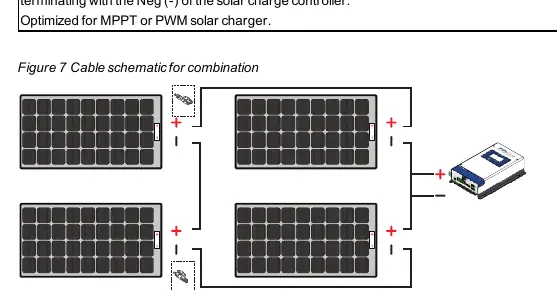

• Kombination: Reihenschaltung für Strings, dann Parallelschaltung der Strings.
• Decken Sie das Panel während der Verkabelung mit einer Decke oder dem Karton ab, um es stromlos zu machen.
• Verwenden Sie MC4-Steckverbinder für die PV-Kabel.

Wartung und Pflege

• Monatliche Inspektion: Prüfen Sie auf scharfe Gegenstände, Korrosion, Brandstellen oder Verschattungen.
• Reinigung: Reinigen Sie das Panel bei Bedarf mit einem weichen Tuch, Wasser und mildem Reinigungsmittel.
• Vermeiden Sie abrasive Materialien, Chemikalien und Hochdruckreiniger.
• Reinigen Sie das Panel in den kühlen Morgen- oder Abendstunden, um thermischen Schock zu vermeiden.

Fehlerbehebung

Wenn die Batterie trotz Sonnenlicht nicht lädt:

• Prüfen Sie auf Teilverschattung oder unzureichende Sonneneinstrahlung.
• Überprüfen Sie alle DC-Kabelverbindungen auf festen Sitz.
• Prüfen Sie die Sicherung im Batteriekabel. Wenn diese durchgebrannt ist, ersetzen Sie sie durch eine 30A/32V grüne ATC-Flachsicherung.
