Bedienungsanleitung für Baldr 120W Solarpanel
Schnelle Anleitung für das Baldr 120W Solarpanel. Erfahren Sie alles über die Inbetriebnahme, technische Daten, Sicherheitshinweise und Tipps zur optimalen Ausrichtung für maximale Ladeeffizienz.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält wichtige Anweisungen für den sicheren Betrieb und die Wartung des Baldr 120W Solarpanels. Das Panel ist für das Laden verschiedener Geräte wie Powerstations, Smartphones, Tablets und Powerbanks konzipiert. Beachten Sie, dass die Ladeeffizienz stark von der Intensität und dem Winkel des Sonnenlichts abhängt.

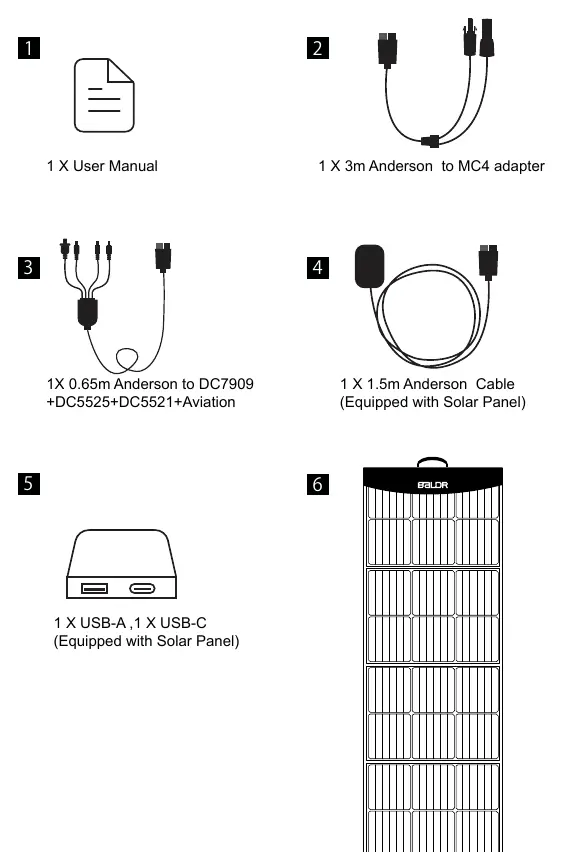

Lieferumfang
- 1x 120W Solarpanel
- 1x 3m Anderson-auf-MC4-Adapter
- 1x 0,65m Anderson-auf-DC7909/DC5525/DC5521/Aviation-Kabel
- 1x 1,5m Anderson-Kabel (am Panel befestigt)
- Integrierte USB-A und USB-C Anschlüsse
Funktionsweise und Inbetriebnahme
Das Solarpanel wandelt Sonnenlicht in elektrische Energie um. Um Geräte zu laden, verbinden Sie das entsprechende Kabel mit dem Ausgang des Solarpanels und dem Eingang Ihres Geräts. Achten Sie darauf, dass die Eingangsspannung Ihres Geräts mit der Ausgangsspannung des Solarpanels kompatibel ist. Der rote Teil des Anderson-Steckers ist positiv (+), der schwarze Teil ist negativ (-).
Technische Daten
- Spitzenleistung: 120W
- DC-Ausgang: 18V / 6,6A max.
- USB-A Ausgang: 5V/3,4A, 9V/2,5A, 12V/2A max.
- USB-C Ausgang: 5V/4,5A, 9V/3A, 12V/3A, 15V/3A max.
- Zelltyp: Monokristallin (4 Stück)
- Abmessungen (entfaltet): 1660 x 520 x 25 mm
- Abmessungen (gefaltet): 520 x 370 x 55 mm
- Gewicht: 4,65 kg
Sicherheitshinweise und Warnungen
- Tauchen Sie das Solarpanel nicht in Wasser.
- Vermeiden Sie extreme Temperaturen und halten Sie das Panel von Feuer oder Heizgeräten fern.
- Zerlegen Sie das Gerät nicht und nehmen Sie keine eigenmächtigen Modifikationen vor.
- Verwenden Sie keine scharfen Gegenstände auf der Oberfläche.
- Stellen Sie keine schweren Gegenstände auf das Panel und treten Sie nicht darauf.
- Reinigen Sie das Panel nur mit einem feuchten Tuch.
Tipps zur optimalen Nutzung
Für die beste Ladeeffizienz sollte das Solarpanel in einem 90-Grad-Winkel zur Sonne ausgerichtet sein. Platzieren Sie das Panel an einem Ort mit ausreichender Sonneneinstrahlung. Bewölktes Wetter oder indirektes Sonnenlicht können die Ladeleistung verringern.
Fehlerbehebung
Bei Problemen mit dem Ladevorgang prüfen Sie bitte:
- Ob die Eingangsspannung Ihres Geräts mit dem Panel kompatibel ist (5V oder Unterstützung für QC3.0/PD).
- Ob das Wetter die Sonneneinstrahlung beeinträchtigt.
- Ob die Anschlüsse sauber und frei von Beschädigungen sind.
- Das Panel ist spritzwassergeschützt, aber die Anschlüsse an der Tasche sind es nicht. Vermeiden Sie den Einsatz bei Regen.
Praktische Hilfe
Typische Probleme
Das Gerät lädt nicht oder nur langsam.
Stellen Sie sicher, dass das Panel direktem Sonnenlicht ausgesetzt ist. Prüfen Sie, ob die Eingangsspannung Ihres Geräts mit dem Panel kompatibel ist (5V oder QC3.0/PD).
Ist das Solarpanel wasserdicht?
Das Panel selbst ist gegen Spritzwasser geschützt, aber die Anschlüsse an der Tasche sind nicht wasserdicht. Verwenden Sie es nicht bei Regen oder in feuchten Umgebungen.
Kann ich mehrere Panels zusammenschließen?
Ja, Sie können Panels mit gleicher Nennausgangsspannung parallel schalten. Achten Sie darauf, dass der Strom die Belastbarkeit der Kabel nicht überschreitet.
Vor der Verwendung
- Prüfen Sie, ob die Verbindungskabel zum Gerät passen.
- Stellen Sie sicher, dass die Ladespannung des Panels mit der Eingangsspannung Ihres Geräts übereinstimmt.
- Reinigen Sie das Panel bei Bedarf mit einem feuchten Tuch.
- Platzieren Sie das Panel in direktem Sonnenlicht für maximale Effizienz.
Technische Daten in der Praxis
- Peak Power 120W
- Die maximale Leistung, die das Panel unter optimalen Bedingungen erzeugen kann.
- DC Output 18V/6.6A
- Die elektrische Spezifikation für den Anderson-Ausgang zum Laden von Powerstations.
- Monokristalline Zellen
- Hocheffiziente Solarzellentechnologie für bessere Energieausbeute.
Abbildungen und Diagramme
- Das Diagramm 'How it works' zeigt die Verbindung des Solarpanels mit verschiedenen Geräten wie Powerstations, Smartphones, Tablets, Powerbanks und Taschenlampen.

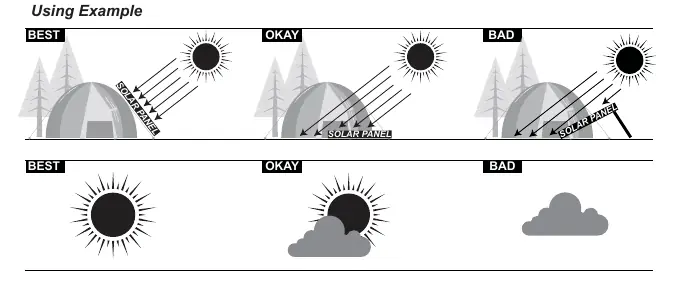

- Die 'Using Example' Grafik illustriert die optimale Ausrichtung (90 Grad zur Sonne) im Vergleich zu suboptimalen Winkeln.
Modellkompatibilität
- Kompatibel mit Baldr/TogoPOWER Powerstations.
- Kompatibel mit Geräten anderer Marken, sofern die Eingangsspannung übereinstimmt.
- USB-C Ausgang unterstützt gängige Schnellladestandards (PD).
