Bedienungsanleitung für Bushnell Solarpanel 119986C

Wichtige Informationen aus der Anleitung

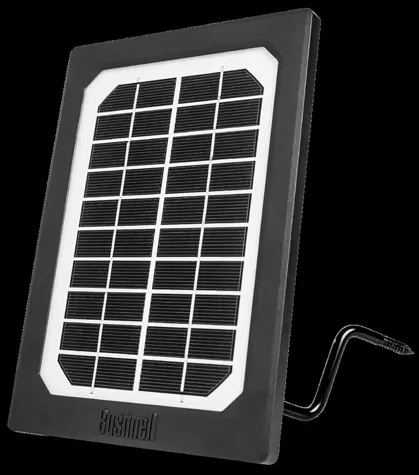

Das Bushnell Solarpanel 119986C dient als zusätzliche Stromquelle für kompatible Bushnell Wildkameras. Es verfügt über einen internen Lithium-Ionen-Akku, der durch Sonnenlicht geladen wird. Das Panel ist für den Außeneinsatz konzipiert und sollte an einem Ort mit möglichst langer, direkter Sonneneinstrahlung montiert werden.

Produktbeschreibung

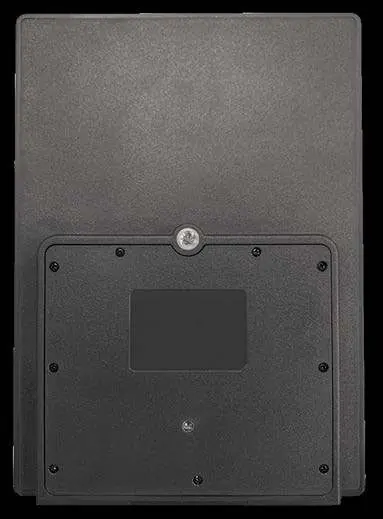

Das Solarpanel ist mit allen Bushnell Wildkameras kompatibel, die über einen externen Stromanschluss verfügen. Dazu gehören unter anderem die Serien Trophy Cam HD, Trophy Cam HD Aggressor, Trophy Cam HD Aggressor Wireless, Impulse, Core, CelluCore und Prime. Das Gerät besitzt eine Standard-1/4-20-Montagefassung auf der Rückseite sowie einen USB-Anschluss zum Vorladen des internen Akkus.

Aufladen des Solarpanels

Das Solarpanel kann vor dem Einsatz im Feld über den USB-Anschluss an einem Computer oder einer geeigneten USB-Stromquelle vorgeladen werden. Dies ist nicht zwingend erforderlich, ermöglicht aber eine sofortige Stromversorgung der Kamera. Die Ladeanzeige-LED auf der Rückseite leuchtet während des Ladevorgangs rot und wechselt auf grün, sobald der Ladevorgang abgeschlossen ist.

Montage und Kameraanschluss

Im Lieferumfang ist eine Montagehalterung enthalten. Schrauben Sie die Halterung an einem Punkt über der Kamera in den Baum, an dem das Panel ungehindert der Sonne ausgesetzt ist. Befestigen Sie den Schwenkkopf an der Halterung und verbinden Sie ihn mit der Montagefassung auf der Rückseite des Panels. Richten Sie das Panel zur Sonne aus und ziehen Sie die Schließringe fest. Verbinden Sie abschließend das passende Kabel mit dem Solarpanel und der Kamera.

Fehlerbehebung

Sollte die Ladeanzeige rot blinken, wurde ein zu hoher Ausgangsstrom erkannt und der Ladevorgang unterbrochen. Trennen Sie das USB-Kabel, warten Sie, bis das Blinken aufhört, und versuchen Sie es erneut. Wenn das Problem weiterhin besteht, verwenden Sie eine andere Stromquelle oder wenden Sie sich an den Kundendienst.

Technische Daten

Das Solarpanel benötigt eine Eingangsspannung von 5V bei mindestens 500mA. Die USB-Ladespannung liegt zwischen 4V und 6V. Die Entladespannung beträgt 7V bis 8,4V bei einer maximalen Stromentladung von 2A. Der Betriebstemperaturbereich liegt zwischen -20 °C und 40 °C.
