Bedienungsanleitung für Behringer 2500 Series 12DB State Variable Filter Modul

Wichtige Informationen aus der Anleitung

Dieses Dokument ist eine Schnellstartanleitung für das Behringer 2500 Series 12DB State Variable Filter Modul. Es deckt die grundlegende Bedienung der Regler, den Stromanschluss und die Montage in einem Eurorack-System ab.

Bedienelemente

Das Modul verfügt über verschiedene Regler und Anschlüsse zur Klangformung:

• COARSE & FINE: Dienen zur Einstellung des allgemeinen Frequenzbereichs (31 Hz bis 8 kHz) und zur Feinabstimmung.
• RESONANCE (NORM/LIM): Ein Schiebeschalter zur Wahl zwischen normalem Resonanzmodus (NORM) und Begrenzungsmodus (LIM), um Schaltungsüberlastungen bei hohen Q-Einstellungen zu vermeiden.
• RESONANCE (Q): Steuert die Breite und Schärfe der Filterkurven.
• NOTCH FREQ/fc: Verschiebt die Mittenfrequenz des Notch-Filters.
• Eingänge (INPUT, F CV 1, F CV 2, Q CV): Zum Einspeisen von Audiosignalen und Steuerspannungen (CV) über 3,5-mm-Klinkenkabel.
• Ausgänge (LP, HP, NOTCH, BP): Liefern die Signale der verschiedenen Filtertypen (Lowpass, Highpass, Notch, Bandpass).

Stromanschluss

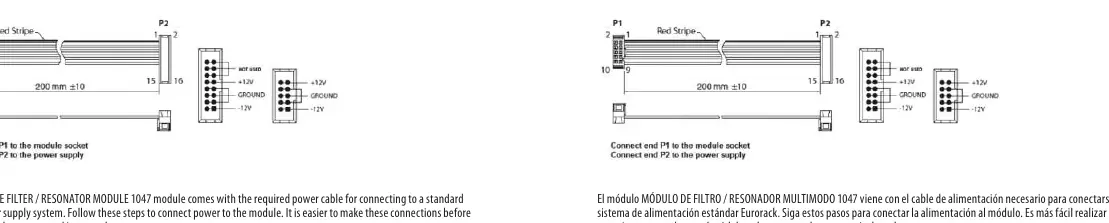

Befolgen Sie diese Schritte, um das Modul sicher mit Strom zu versorgen:

1. Schalten Sie das Netzteil oder das Rack-Gehäuse aus und ziehen Sie das Netzkabel ab.
2. Verbinden Sie den 16-poligen Stecker des beiliegenden Kabels mit dem Netzteil oder dem Rack-Gehäuse. Achten Sie auf die Ausrichtung (Pin 1 / -12 V mit dem roten Streifen), falls keine codierte Buchse vorhanden ist.
3. Verbinden Sie den 10-poligen Stecker mit der Rückseite des Moduls.
4. Nachdem beide Enden sicher befestigt sind, können Sie das Modul in das Gehäuse einbauen und einschalten.

Installation

Das Modul wird mit den notwendigen Schrauben für die Eurorack-Montage geliefert:

• Verbinden Sie das Stromkabel, bevor Sie das Modul in das Rack einbauen.
• Halten Sie das Modul gegen die Eurorack-Schienen und richten Sie die Montagelöcher aus.
• Drehen Sie die Schrauben zunächst nur teilweise ein, um kleine Anpassungen der Position zu ermöglichen.
• Ziehen Sie die Schrauben fest, sobald die endgültige Position erreicht ist.

Technische Daten

Das Modul benötigt 16 HP Platz im Eurorack. Die Stromaufnahme beträgt 55 mA (+12 V) und 45 mA (-12 V). Alle Ein- und Ausgänge nutzen 3,5-mm-TS-Klinkenbuchsen.
