Dieses Dokument dient als Kurzanleitung für die Behringer XENYX 1002SFX und 1202SFX Mischpulte. Es enthält wichtige Sicherheitshinweise, Anleitungen zur Verkabelung, Erklärungen der Bedienelemente sowie Tipps zur korrekten Aussteuerung und Nutzung der internen Effekte. Bitte beachten Sie, dass das Mischpult nicht über USB mit Strom versorgt werden kann und immer das mitgelieferte Netzteil verwendet werden muss.
Anschluss des Mischpults
Das Mischpult ermöglicht den Anschluss verschiedener Audioquellen:
- Mikrofone: Anschluss über XLR-Eingänge mit zuschaltbarer +48V Phantomspeisung für Kondensatormikrofone.
- Instrumente und Line-Quellen: Anschluss über 6,3 mm Klinkeneingänge.
- USB-Streaming: Anschluss an einen Computer über USB für Audio-Streaming.
- Externe Effekte: Nutzung der FX SEND-Buchsen zur Einbindung externer Effektgeräte.
- Aufnahmegeräte: Anschluss über STREAM OUTPUT-Buchsen.
Bedienelemente und Funktionen
Die wichtigsten Bedienelemente umfassen:
- GAIN: Regelt die Eingangsverstärkung. Sollte beim Anschließen von Geräten immer auf Linksanschlag stehen.
- EQ: 3-Band-Equalizer zur Klangregelung (High, Mid, Low).
- LOW CUT: Filter zur Eliminierung unerwünschter tieffrequenter Signale.
- FX: Regelt den Anteil des Kanalsignals, der an den internen Effektprozessor oder den FX-Bus gesendet wird.
- PAN / BAL: Bestimmt die Position des Signals im Stereobild.
- LEVEL: Regelt den Pegel des Kanalsignals im Hauptmix.
- PROGRAM: Dient zur Auswahl und Bestätigung der internen Effekte.
Erste Schritte und Aussteuerung
Um eine optimale Klangqualität zu erzielen, gehen Sie wie folgt vor:
- Stellen Sie die LEVEL-Regler der Eingangskanäle auf die Mittelstellung (0 dB).
- Verwenden Sie die GAIN-Regler, um die Eingangsverstärkung zu erhöhen, bis die Signalspitzen auf dem Pegelanzeiger 0 dB erreichen.
- Achten Sie darauf, dass die CLIP-LEDs nur bei Pegelspitzen kurz aufleuchten. Leuchten sie konstant, reduzieren Sie den GAIN-Regler.
- Stellen Sie sicher, dass Endverstärker und Lautsprecher ausgeschaltet sind, bevor Sie das Mischpult ein- oder ausschalten.
Interne Effekte
Das Mischpult verfügt über einen internen Effektprozessor. Über den PROGRAM-Regler können Sie aus einer Liste von 100 Presets (00-99) wählen, darunter Reverb, Delay, Modulation und Multi-Effekte. Die gewählte Nummer blinkt im Display; drücken Sie den Regler zur Bestätigung.
Herstellerinformationen
Behringer
Praktische Hilfe
Typische Probleme
CLIP-LED leuchtet konstant
Das Eingangssignal ist zu hoch. Reduzieren Sie die Vorverstärkung mit dem GAIN-Regler, bis die LED nicht mehr leuchtet.
Kein Ton vom USB-Eingang
Das Einstecken eines Klinkensteckers in den entsprechenden Stereokanal unterbricht das USB-Signal. Entfernen Sie den Klinkenstecker, um das USB-Signal zu aktivieren.
Feedback in der FX-Schleife
Der FX-Regler des Kanals, der das externe Effektgerät zurückführt, ist zu hoch eingestellt. Stellen Sie diesen FX-Regler auf Minimum.
Vor der Verwendung
- Stellen Sie sicher, dass Endverstärker und Lautsprecher ausgeschaltet sind, bevor Sie das Mischpult einschalten.
- Prüfen Sie, ob die Netzspannung für Ihr Modell korrekt ist.
- Stellen Sie alle GAIN-Regler auf Linksanschlag, bevor Sie Geräte anschließen.
- Verwenden Sie ausschließlich das mitgelieferte Netzteil.
Technische Daten in der Praxis
- Phantomspannung (+48V)
- Stromversorgung für Kondensatormikrofone, aktivierbar über den PHANTOM-Schalter.
Abbildungen und Diagramme

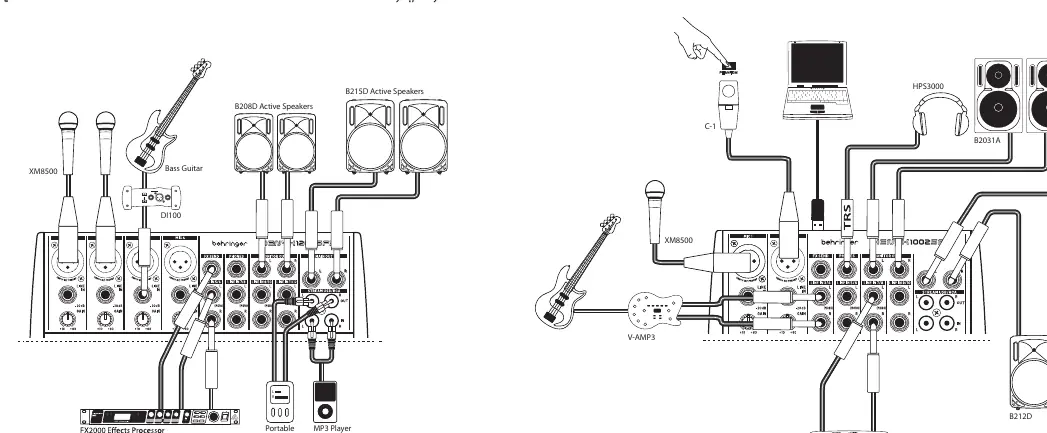

- Das Hook-up Diagramm zeigt den Anschluss von Mikrofonen, Instrumenten, aktiven Lautsprechern und Aufnahmegeräten.

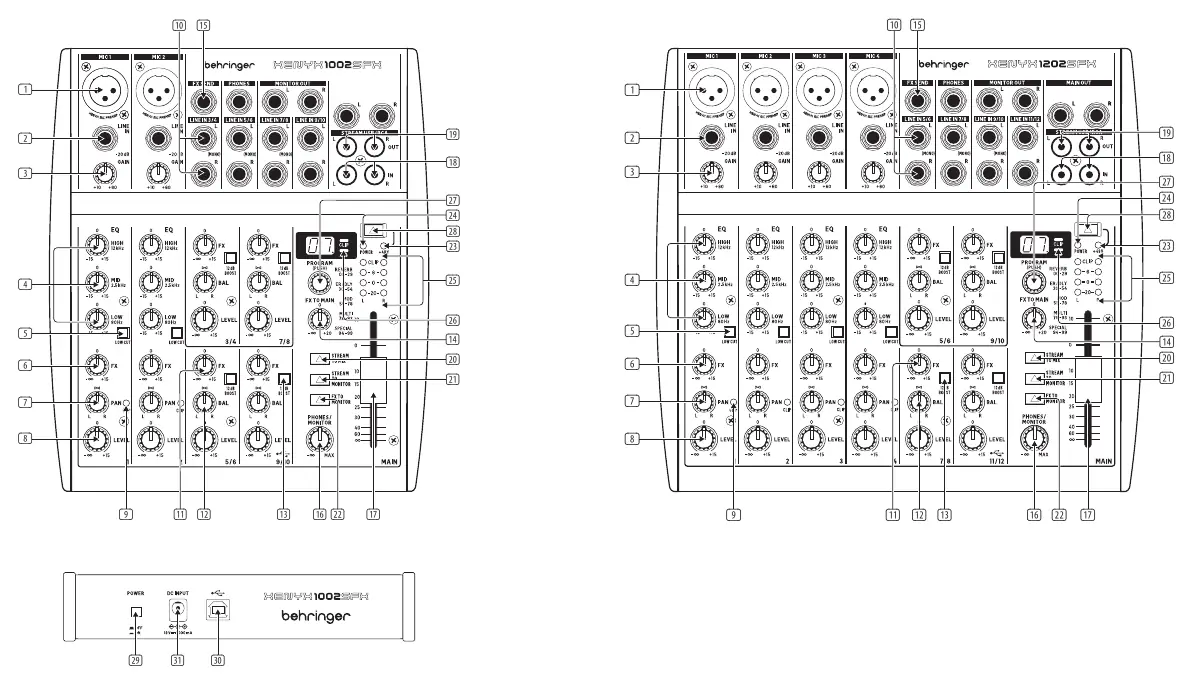

- Das Controls Diagramm zeigt die Anordnung der Regler und Anschlüsse auf der Oberseite des Mischpults.
Modellkompatibilität
- Das Mischpult kann nicht über USB mit Strom versorgt werden.
- USB-Audio wird an das letzte Stereokanalpaar geroutet.
