Bedienungsanleitung für Behringer XENYX 1002SFX / 1202SFX Mischpult
Schnellstartanleitung für das Behringer XENYX 1002SFX und 1202SFX Mischpult. Erfahren Sie alles über Anschlüsse, Bedienelemente, Gain-Einstellung und die integrierten Effekte.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung dient als Schnellstart für die Behringer XENYX 1002SFX und 1202SFX Mischpulte. Sie deckt die grundlegende Verkabelung, die Bedienung der Regler und die korrekte Aussteuerung ab. Bitte beachten Sie, dass der Mixer nicht über USB mit Strom versorgt werden kann; verwenden Sie immer das mitgelieferte Netzteil.
Anschlussmöglichkeiten
Das Mischpult bietet vielfältige Anschlussmöglichkeiten für Live-Auftritte und Heimstudios:
- Mikrofone: Anschluss über XLR-Eingänge mit zuschaltbarer +48V Phantomspeisung.
- Instrumente/Line-Quellen: Anschluss über 6,3 mm Klinkeneingänge.
- USB-Streaming: Anschluss an einen Computer zur Aufnahme oder Wiedergabe.
- Externe Effekte: Über FX SEND und Stereo-Eingänge integrierbar.
- Monitoring: Anschluss von Kopfhörern und Monitor-Lautsprechern über PHONES und MONITOR OUT.
Bedienelemente
Die Bedienung erfolgt über die Kanalzüge und die Master-Sektion:
- GAIN: Regelt die Eingangsverstärkung. Vor dem Anschließen von Quellen immer auf Linksanschlag drehen.
- EQ: 3-Band-Klangregelung für die Mono-Kanäle.
- FX: Regelt den Anteil des Signals, das an den internen Effektprozessor oder den FX-Send-Ausgang gesendet wird.
- PAN/BAL: Bestimmt die Position des Signals im Stereobild.
- LEVEL: Bestimmt die Lautstärke des Kanals im Main Mix.
- PROGRAM: Dient zur Auswahl der internen Effekt-Presets.
Erste Schritte und Aussteuerung
Um eine optimale Klangqualität zu erzielen, gehen Sie wie folgt vor:
- Stellen Sie die LEVEL-Regler der Eingangskanäle auf die Mittelstellung (0 dB).
- Erhöhen Sie die Eingangsverstärkung mit dem GAIN-Regler, bis die Signalspitzen 0 dB auf der Pegelanzeige erreichen.
- Vermeiden Sie Übersteuerungen (CLIP-LEDs), da digitale Verzerrungen die Aufnahme unbrauchbar machen können.
Effekt-Presets
Das Mischpult verfügt über eine Vielzahl integrierter Effekte, darunter Reverb, Delay, Modulation und Multi-Effekte. Die Auswahl erfolgt über den PROGRAM-Regler. Die Nummer des gewählten Presets blinkt im Display und muss durch Drücken des Reglers bestätigt werden.
Sicherheitshinweise
- Öffnen Sie niemals das Gehäuse, um das Risiko eines Stromschlags zu vermeiden.
- Verwenden Sie das Gerät nicht in der Nähe von Wasser.
- Blockieren Sie nicht die Belüftungsöffnungen.
- Verwenden Sie nur das mitgelieferte Netzteil.
Herstellerinformationen
Behringer
Praktische Hilfe
Typische Probleme
Signal verzerrt
Gain-Regler ist zu hoch eingestellt, CLIP-LED leuchtet. Gain reduzieren, bis die LED nicht mehr leuchtet.
Kein Effekt-Signal im Mix
Der FX TO MAIN Regler ist zugedreht. Drehen Sie den Regler auf, um das Effektsignal zum Main Mix hinzuzufügen.
USB-Signal wird nicht erkannt
Wenn ein Klinkenstecker in den Stereo-Kanal gesteckt wird, wird das USB-Signal für diesen Kanal deaktiviert.
Vor der Verwendung
- Gain-Regler vor dem Anschließen von Quellen auf Linksanschlag drehen.
- Phantomspeisung (+48V) nur für Kondensatormikrofone aktivieren.
- Endverstärker und Lautsprecher vor dem Ein-/Ausschalten des Mixers ausschalten.
- USB-Kabel für die Verbindung zum Computer bereithalten.
- Prüfen, ob die Netzspannung mit dem Gerät kompatibel ist.
Technische Daten in der Praxis
- Phantom Power
- +48V Spannung, notwendig für den Betrieb von Kondensatormikrofonen.
Abbildungen und Diagramme

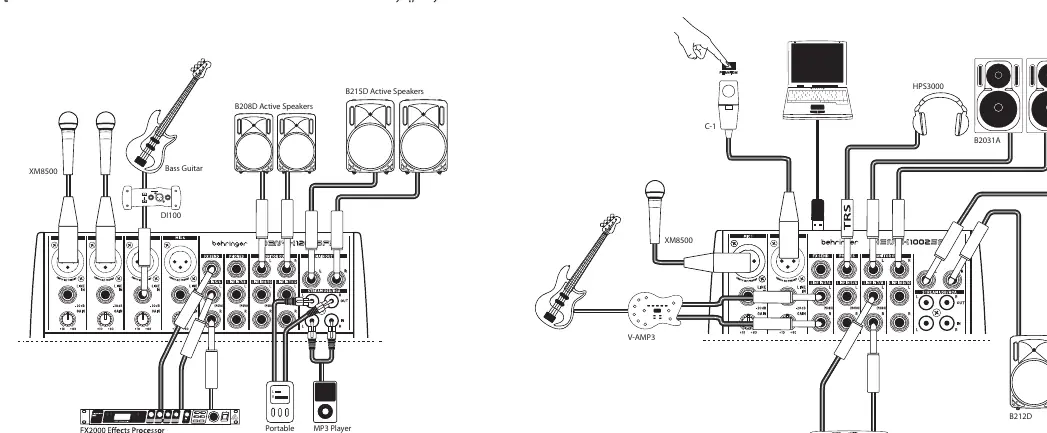

- Das Hook-up Diagramm zeigt den Anschluss von Mikrofonen, Instrumenten, aktiven Lautsprechern und Aufnahmegeräten.

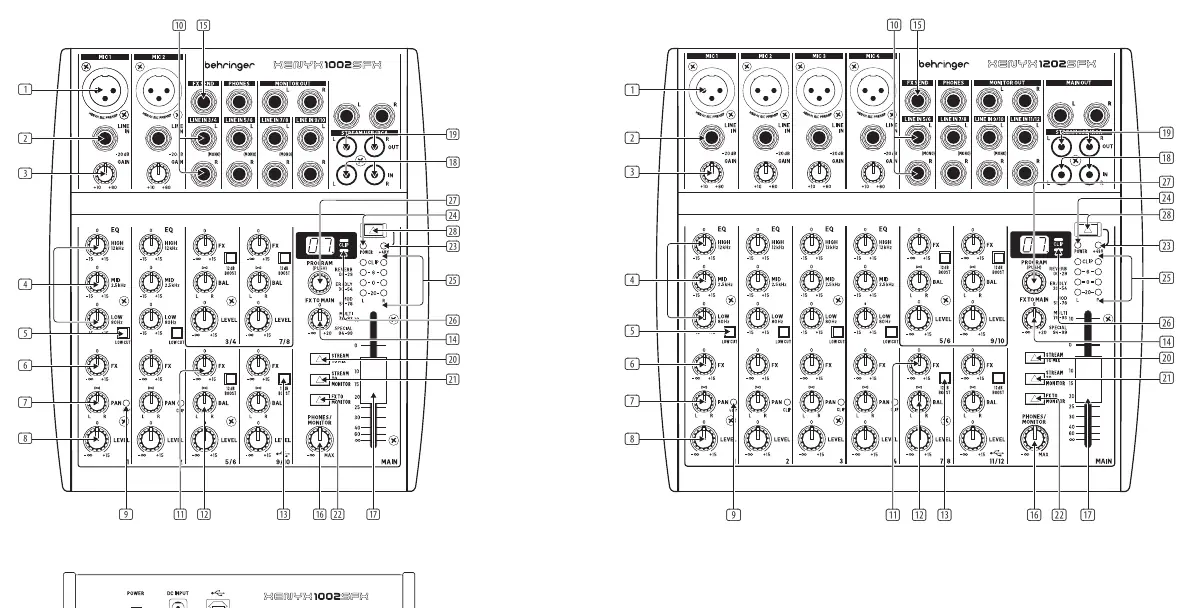

- Das Controls Diagramm zeigt die Anordnung der Regler für Kanäle, FX und Main Mix.
Modellkompatibilität
- Das Mischpult kann nicht über USB mit Strom versorgt werden.
- Die Left (MONO) Funktion ist auf dem letzten Stereokanal nicht verfügbar.
