Bedienungsanleitung für Behringer XENYX 1003B Analog-Mischpult

Wichtige Informationen aus der Anleitung

Das Behringer XENYX 1003B ist ein analoges 10-Kanal-Mischpult mit 5 Mikrofonvorverstärkern. Es zeichnet sich durch die Möglichkeit des optionalen Batteriebetriebs aus, was es flexibel für mobile Anwendungen macht. Diese Anleitung deckt die grundlegende Verkabelung, die Bedienung der Regler, die Inbetriebnahme und wichtige Sicherheitshinweise ab.

Gerätebeschreibung und Anschlüsse

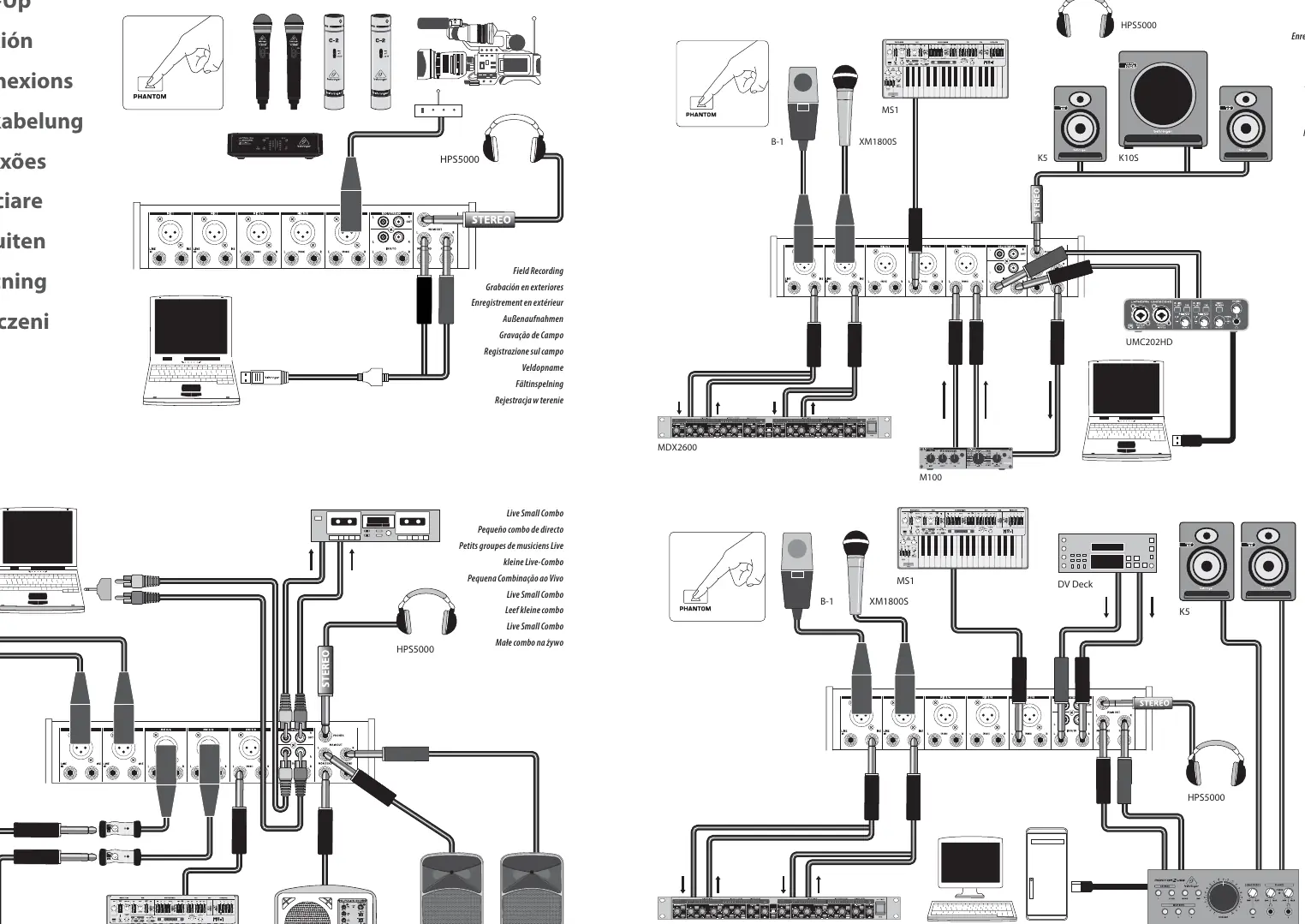

Das Mischpult verfügt über verschiedene Eingänge für Mikrofone und Instrumente sowie Ausgänge für Monitoring und Aufnahme. Die Verkabelung sollte gemäß dem Hook-up-Diagramm erfolgen, um eine korrekte Signalflusskette zu gewährleisten. Verwenden Sie für Mikrofoneingänge XLR-Kabel und für Line-Eingänge 6,35 mm (1/4") Klinkenkabel.

Bedienelemente

• GAIN: Regelt die Empfindlichkeit der Mikrofon- und Line-Eingänge.
• CLIP LED: Leuchtet auf, wenn der Vorverstärker übersteuert.
• PAN/BAL: Bestimmt die Position des Kanals im Stereofeld.
• EQ (LOW, MID, HIGH): Dient zur Frequenzanpassung des jeweiligen Kanals.
• CHANNEL FADER: Regelt die Lautstärke des einzelnen Kanals im Hauptmix.
• PHANTOM: Aktiviert die 48V-Phantomspeisung für Kondensatormikrofone.
• MAIN FADER: Regelt die Gesamtlautstärke des Mischpults.

Erste Schritte

1. Stellen Sie alle Regler wie EQ und PAN/BAL auf die Mittelstellung und alle anderen Regler auf das Minimum.
2. Schließen Sie Ihre Mikrofone oder Instrumente an.
3. Heben Sie den Fader von Kanal 1 auf 0 und spielen Sie Ihr Signal ein.
4. Drehen Sie den GAIN-Regler, bis die CLIP-LED nur gelegentlich bei lauten Passagen aufleuchtet.
5. Wiederholen Sie diesen Vorgang für alle verwendeten Kanäle.
6. Schalten Sie Ihr PA-System ein, während der MAIN-Fader auf Minimum steht, und heben Sie ihn dann langsam auf den gewünschten Pegel an.

Batteriebetrieb

Das Gerät kann mit Batterien betrieben werden, was für mobile Einsätze nützlich ist:

• Öffnen Sie das Batteriefach an der Unterseite.
• Legen Sie zwei 9V PP3-Batterien in die mit MAIN gekennzeichneten Positionen ein.
• Falls Sie Phantomspeisung benötigen, legen Sie eine weitere 9V PP3-Batterie in die mit PHANTOM gekennzeichnete Position ein.
• Verwenden Sie nur hochwertige, identische Alkalibatterien.
• Entfernen Sie die Batterien, wenn das Gerät über einen längeren Zeitraum nicht verwendet wird.

Sicherheitshinweise

Das Gerät darf nicht in der Nähe von Wasser verwendet werden. Blockieren Sie nicht die Belüftungsöffnungen. Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Achten Sie beim Batteriebetrieb auf die korrekte Entsorgung der verbrauchten Batterien.
