Bedienungsanleitung für Behringer XENYX X1204USB Mischpult
Erfahren Sie alles über die Bedienung und Funktionen des Behringer XENYX X1204USB Mischpults. Dieser Leitfaden deckt die Einrichtung, USB-Schnittstelle, Effekte und Kompressor-Einstellungen ab.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Behringer XENYX X1204USB ist ein kompaktes, analoges Mischpult mit 12 Eingängen und 2/2-Bus-Architektur. Es ist für Live-Auftritte sowie für Heimstudio-Aufnahmen konzipiert. Die Anleitung beschreibt die wesentlichen Funktionen wie die XENYX-Mikrofonvorverstärker, die One-Knob-Kompressoren, den integrierten 24-Bit-Multi-FX-Prozessor und die USB-Audio-Schnittstelle.
Produktübersicht
Das Mischpult bietet eine Vielzahl an professionellen Funktionen in einem kompakten Gehäuse:
- 4 XENYX-Mikrofonvorverstärker mit Phantomspeisung.
- 4 One-Knob-Kompressoren für einfache Dynamikbearbeitung.
- Neo-klassische "British" 3-Band-EQs für musikalischen Klang.
- Integrierte 24-Bit-Multi-FX-Einheit mit 16 editierbaren Presets.
- USB/Audio-Interface zur direkten Verbindung mit einem Computer.
- 2 Aux-Sends pro Kanal (1x pre/post schaltbar, 1x post).
- 2 Subgruppen mit separaten Ausgängen.
- Rack-Montagewinkel im Lieferumfang enthalten.
Mikrofonvorverstärker und Kompression
Die XENYX-Vorverstärker bieten einen Dynamikumfang von 130 dB und einen Frequenzgang von unter 10 Hz bis über 200 kHz. Die "One-Knob"-Kompressoren sind auf allen Monokanälen verfügbar. Sie ermöglichen eine intuitive Dynamikbegrenzung, indem sie laute Signale absenken und leise anheben, um einen ausgewogenen Klang zu erzielen.
British EQ und Multi-FX-Prozessor
Die Equalizer basieren auf der Schaltungstechnik legendärer britischer Mischpulte der 60er und 70er Jahre. Der Multi-FX-Prozessor bietet 16 digitale Effekte wie Reverb, Chorus, Flanger, Delay und Pitch Shifter. Die Tap-Funktion erlaubt die manuelle Anpassung zeitbasierter Effekte an das Musiktempo.
USB-Audio-Interface und Software
Das Mischpult verfügt über ein bidirektionales USB-Audio-Interface. Dies ermöglicht die direkte Aufnahme von Signalen auf einen PC oder Mac. Behringer stellt zudem kostenlose Software für Aufnahme, Bearbeitung und Podcasting sowie zahlreiche Plug-ins zum Download bereit.
Anschlüsse und Routing
Das Gerät bietet flexible Routing-Optionen:
- Main-Mix-Ausgänge mit vergoldeten XLR-Anschlüssen.
- Separate Ausgänge für Control Room, Kopfhörer und 2-Track.
- 2 multifunktionale Stereo-Aux-Returns.
- Mute-, Alt 3-4-, Solo- und PFL-Funktionen auf allen Kanälen.
Herstellerinformationen
Behringer
Praktische Hilfe
Typische Probleme
Kein Ton am Ausgang
Überprüfen Sie, ob die Mute-Taste gedrückt ist, die Fader hochgezogen sind und das Routing (Main Mix / Alt 3-4) korrekt eingestellt ist.
USB-Verbindung wird nicht erkannt
Stellen Sie sicher, dass das USB-Kabel fest sitzt und der aktuelle Treiber von der Behringer-Website installiert wurde.
Verzerrter Klang bei Mikrofonen
Prüfen Sie den Gain-Regler am Kanalzug und reduzieren Sie ggf. die Verstärkung oder passen Sie die Kompression an.
Vor der Verwendung
- Stromversorgung (100-240V) anschließen.
- Mikrofone an XLR-Eingänge anschließen.
- USB-Kabel für Computerverbindung bereitstellen.
- Rack-Montage bei Bedarf vorbereiten.
- Kopfhörer oder Monitore an die entsprechenden Ausgänge anschließen.
Technische Daten in der Praxis
- XENYX Mic Preamps
- Hochwertige Vorverstärker mit 130 dB Dynamikumfang.
- One-Knob-Kompressor
- Einfache Dynamikbegrenzung für Gesang und Instrumente.
- Multi-FX-Prozessor
- 24-Bit-Effekteinheit mit 16 editierbaren Presets.
Abbildungen und Diagramme

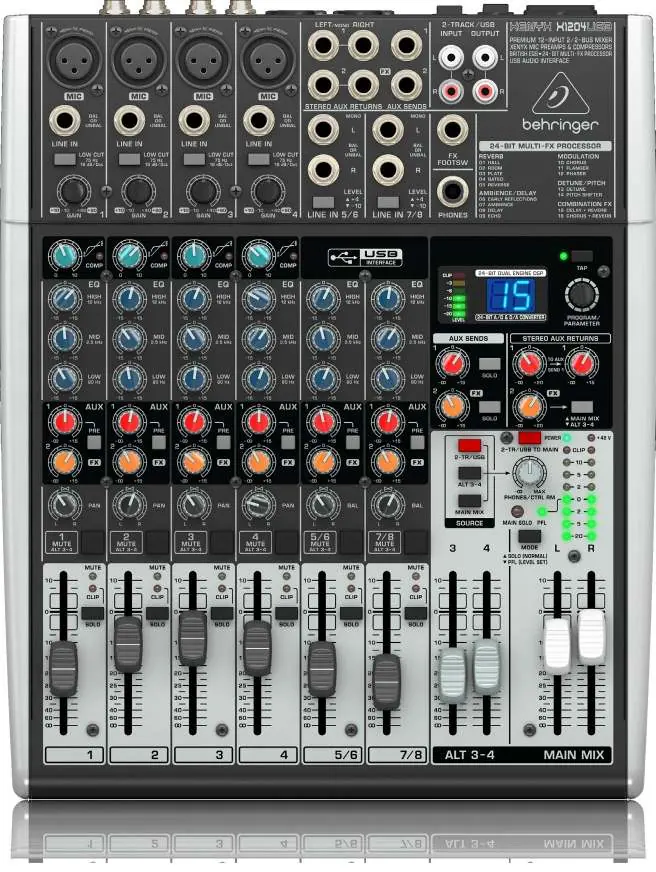

- Vorderseite: Kanalzüge, Fader, FX-Sektion und Main-Mix-Steuerung.

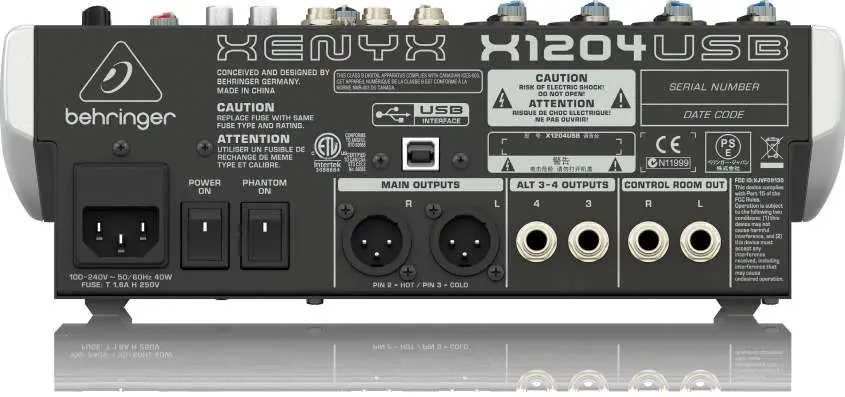

- Rückseite: Stromanschluss, Phantomspeisung, Main-Ausgänge und USB-Schnittstelle.
Modellkompatibilität
- Kompatibel mit PC und Mac via USB.
- Unterstützt Rack-Montage.
- Stromversorgung: 100-240V~.
