Bedienungsanleitung für Behringer XENYX Q1202USB/Q1002USB/Q802USB/Q502USB Mischpult
Schnelle Anleitung für die Behringer XENYX Q-Serie Mischpulte. Erfahren Sie, wie Sie Ihr Mischpult anschließen, die Bedienelemente nutzen, Pegel einstellen und Fehler beheben.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Kurzanleitung für die Behringer XENYX Q-Serie Mischpulte (Q1202USB, Q1002USB, Q802USB, Q502USB). Es deckt die grundlegende Einrichtung, die Bedienung der Regler und die korrekte Pegeleinstellung ab. Bitte beachten Sie, dass die spezifischen Funktionen je nach Modell variieren können.
Anschluss des Mischpults
Das Mischpult kann für verschiedene Szenarien wie Heimstudios oder Live-Auftritte verwendet werden. Verbinden Sie Mikrofone, Instrumente (wie Gitarren über DI-Boxen) und externe Effektgeräte gemäß den Anschlussdiagrammen. Achten Sie darauf, dass alle LEVEL-Regler auf -∞ stehen, bevor Sie Geräte anschließen oder trennen.
Bedienelemente

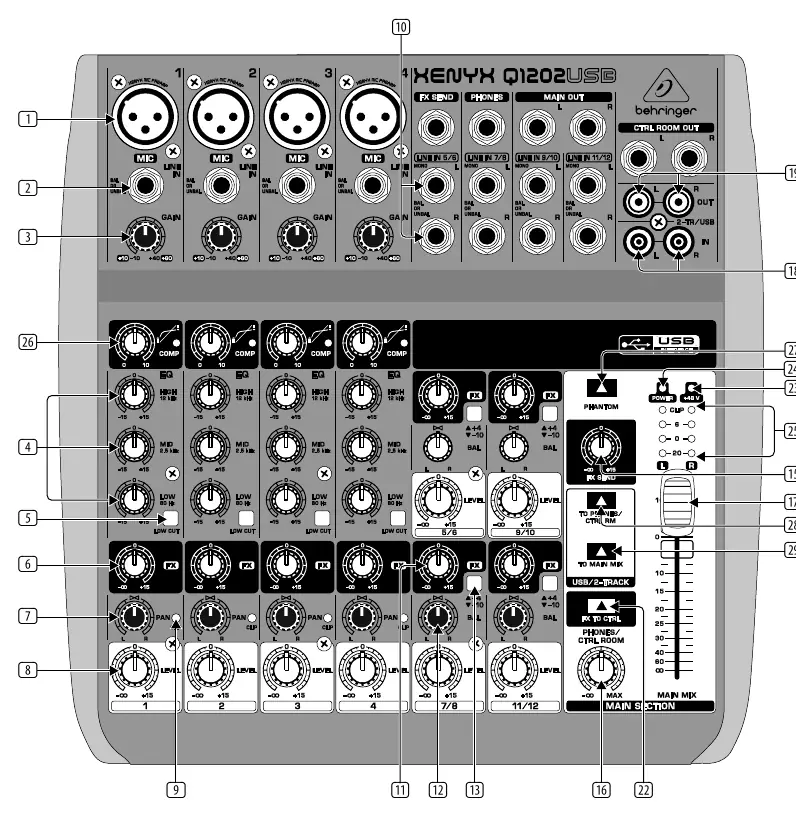

Die Mischpulte verfügen über verschiedene Steuerelemente:
- MIC: XLR-Eingang für Mikrofone mit zuschaltbarer Phantomspeisung (+48V/+15V).
- LINE IN: Eingang für Line-Signale über 6,3-mm-Klinke.
- GAIN: Regelt die Eingangsverstärkung.
- EQUALIZER: 3-Band-Klangregelung (2-Band beim Q502USB).
- LOW CUT: Filtert tiefe Frequenzen (bei Q1002USB und Q1202USB).
- FX: Send-Weg für externe Effektgeräte.
- PAN/BAL: Bestimmt die Position im Stereobild.
- LEVEL: Regelt die Lautstärke des Kanals im Main Mix.
Pegeleinstellung
Um die Verstärkung korrekt einzustellen, setzen Sie die LEVEL-Regler der Eingangskanäle auf die Mittelstellung (0 dB). Erhöhen Sie dann mit dem GAIN-Regler die Verstärkung, bis die Signalspitzen auf dem Pegelanzeiger 0 dB erreichen. Vermeiden Sie Übersteuerungen, da diese besonders bei digitalen Aufnahmen zu unangenehmen Verzerrungen führen.
Sicherheitshinweise
Das Gerät darf nicht in der Nähe von Wasser verwendet werden. Blockieren Sie keine Belüftungsöffnungen und stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Trennen Sie das Gerät bei Gewitter oder längerer Nichtbenutzung vom Stromnetz.
Herstellerinformationen
Behringer
Praktische Hilfe
Typische Probleme
Kein Ton
Überprüfen Sie, ob alle Kabel fest sitzen und die LEVEL-Regler aufgedreht sind.
Verzerrter Klang
Reduzieren Sie den GAIN-Regler des betroffenen Kanals, bis die CLIP-LED nicht mehr leuchtet.
Mikrofon funktioniert nicht
Stellen Sie sicher, dass die Phantomspeisung (+48V) aktiviert ist, falls Sie ein Kondensatormikrofon verwenden.
Vor der Verwendung
- Stellen Sie sicher, dass alle LEVEL-Regler auf -∞ stehen, bevor Sie Geräte anschließen.
- Prüfen Sie die Netzspannung vor dem Anschließen.
- Verwenden Sie hochwertige Kabel für alle Verbindungen.
- Stellen Sie sicher, dass das Gerät nicht in einer beengten Umgebung installiert ist.
Abbildungen und Diagramme

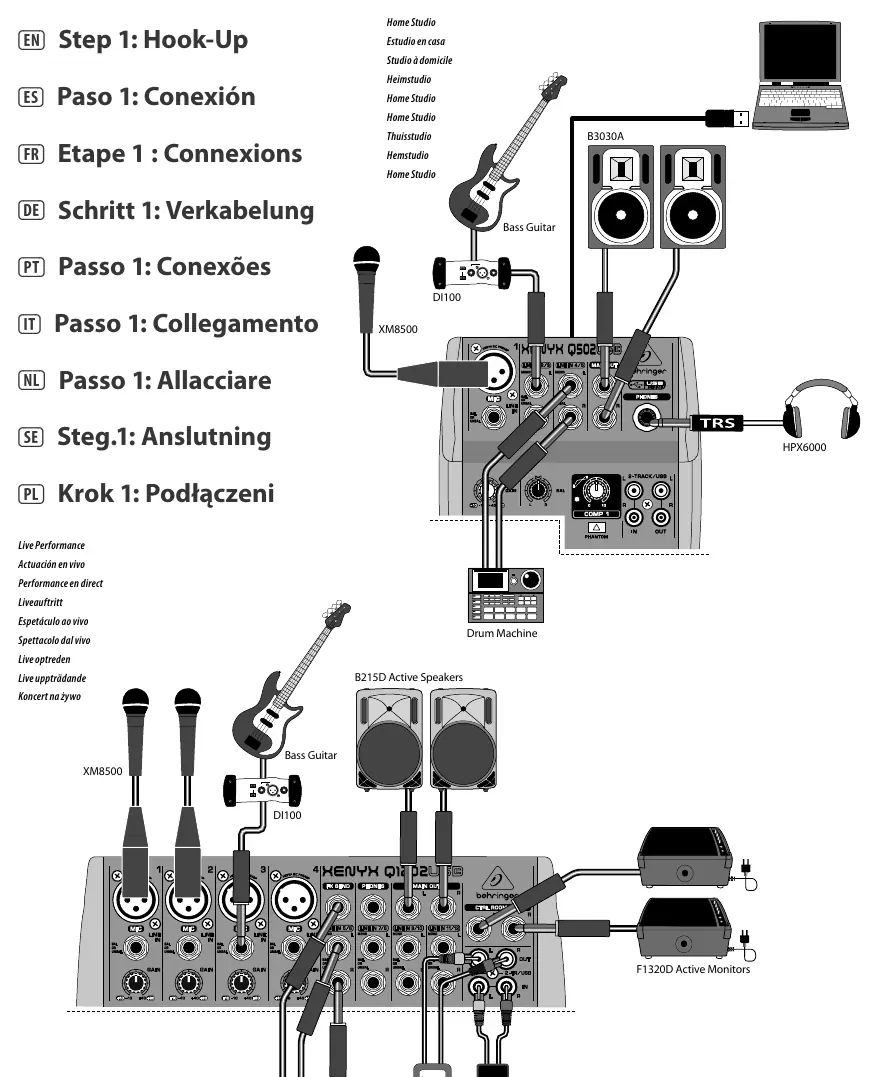

- Das Anschlussdiagramm zeigt die Verbindung von Mikrofonen, Instrumenten, Lautsprechern und Aufnahmegeräten mit dem Mischpult.
Modellkompatibilität
- Das Q502USB verfügt nicht über FX-Sends.
- Nur Q1002USB und Q1202USB verfügen über einen LOW CUT-Filter.
- Das Q502USB und Q802USB verwenden einen Drehregler für den Main Mix, während andere Modelle einen Fader nutzen.
