Bedienungsanleitung für Behringer DeepMind 12D Desktop-Synthesizer
Schnellstartanleitung für den Behringer DeepMind 12D Desktop-Synthesizer. Erfahren Sie alles über Anschlüsse, Bedienung der Regler, Menüführung, DAW-Integration und Firmware-Updates.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung bietet einen schnellen Überblick über die Einrichtung und Bedienung des Behringer DeepMind 12D Desktop-Synthesizers. Sie deckt die grundlegenden Anschlüsse, die Steuerung der Bedienelemente, die Integration in eine DAW-Umgebung sowie wichtige Sicherheitshinweise ab.

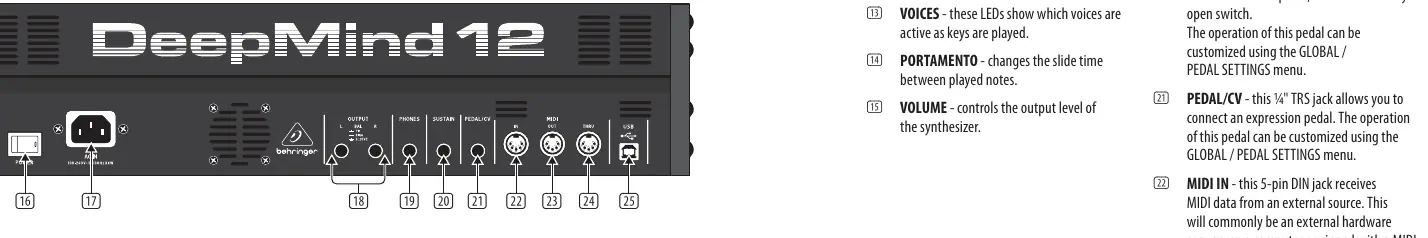

Anschlussmöglichkeiten
Der DeepMind 12D bietet flexible Anschlussmöglichkeiten für verschiedene Setups:
- Studio-System: Anschluss an Audio-Interfaces und Studiomonitore.
- Live-System: Verbindung mit Mischpulten und aktiven Lautsprechern.
- Band/Proberaum-System: Integration in Band-Setups mit Verstärkern.
- Peripherie: Anschlüsse für Sustain-Pedale, Expression-Pedale (Pedal/CV), MIDI-Geräte (In/Out/Thru) und USB-Verbindungen zu Computern.
Bedienelemente und Steuerung

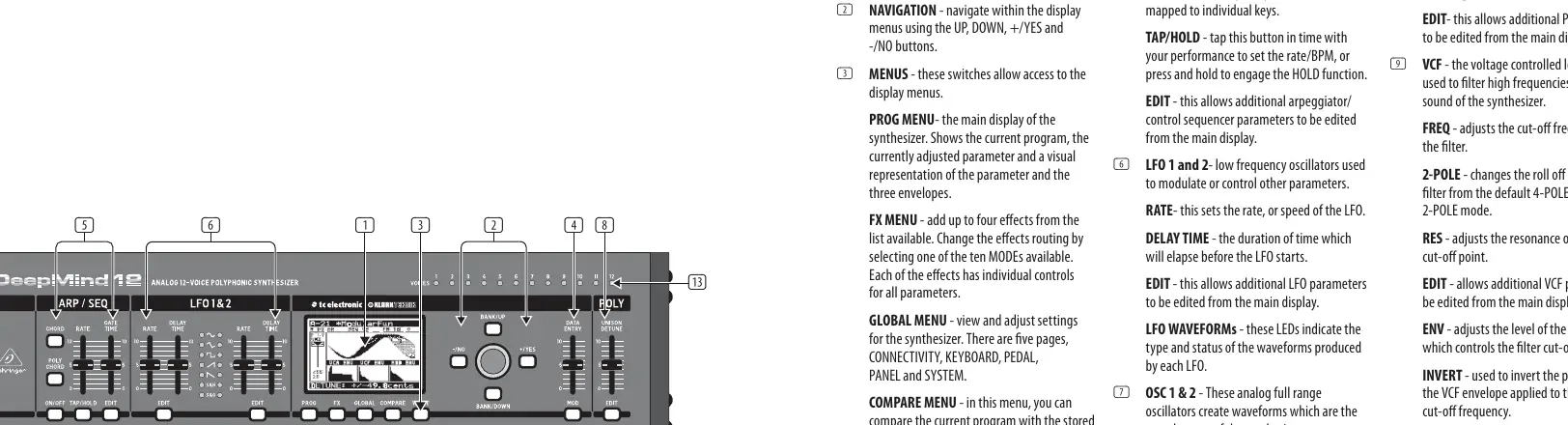

Die Steuerung des Synthesizers erfolgt über das Frontpanel, das in logische Sektionen unterteilt ist:
- Display & Navigation: Großes LCD-Display mit fünf Hauptmenüs (PROG, FX, GLOBAL, COMPARE, WRITE) und Navigationstasten.
- Oszillatoren (OSC 1 & 2): Analoge Oszillatoren als Klangquelle mit Pitch-Modulation, PWM und Rauschgenerator.
- Filter (VCF & HPF): Spannungsgesteuerte Tiefpass- und Hochpassfilter zur Klangformung.
- Hüllkurven (Envelopes): Drei ADSR-Generatoren zur Modulation von Parametern.
- Arpeggiator & Sequenzer: Steuerung von Arpeggien und Sequenzen mit BPM-Einstellung.
- Modulationsmatrix: Zugriff auf Modulationsquellen und -ziele.
Erste Schritte
Für die Inbetriebnahme beachten Sie bitte folgende Schritte:
- Stellen Sie alle Kabelverbindungen her, bevor Sie das Gerät einschalten.
- Schalten Sie das Gerät über den Power-Schalter auf der Rückseite ein.
- Stellen Sie sicher, dass die Lautstärke Ihrer Monitore/Lautsprecher beim Einschalten auf Minimum steht.
- Der DeepMind 12D ist ein USB Class Compliant MIDI-Gerät und erfordert keine zusätzlichen Treiber für Windows, Android, MacOS oder iOS.
- Für die DAW-Integration erstellen Sie einen neuen Kanal und wählen Sie den DeepMind 12D als MIDI-Ein- und Ausgabegerät.
Technische Daten
Der DeepMind 12D ist ein 12-stimmiger polyphoner Analogsynthesizer mit 4 FX-Engines, 2 Oszillatoren und LFOs pro Stimme, 3 ADSR-Generatoren und einer 8-Kanal-Modulationsmatrix. Er verfügt über ein internes Schaltnetzteil (100-240 V) und unterstützt Wi-Fi für die Fernsteuerung.
Sicherheitshinweise
Bitte beachten Sie die Sicherheitshinweise in der Anleitung, insbesondere:
- Öffnen Sie niemals das Gehäuse, um das Risiko eines Stromschlags zu vermeiden.
- Verwenden Sie nur das mitgelieferte Netzkabel.
- Installieren Sie das Gerät nicht in beengten Räumen oder in der Nähe von Wärmequellen.
- Entsorgen Sie das Gerät gemäß der WEEE-Richtlinie (2012/19/EU).
Herstellerinformationen
Behringer
Praktische Hilfe
Typische Probleme
Kein Ton
Überprüfen Sie die Lautstärkeeinstellungen, die Audioverbindungen und ob die angeschlossenen Monitore eingeschaltet sind.
MIDI-Verbindung funktioniert nicht
Stellen Sie sicher, dass der DeepMind 12D in Ihrer DAW als MIDI-Gerät aktiviert ist und die MIDI-Kanäle korrekt zugewiesen sind.
Vor der Verwendung
- Alle Kabelverbindungen herstellen, bevor das Gerät eingeschaltet wird.
- Lautstärke der Monitore/Lautsprecher beim Einschalten des Systems auf Minimum stellen.
- Firmware-Version überprüfen und ggf. aktualisieren.
- Sicherstellen, dass die Netzspannung für das Modell korrekt ist.
Technische Daten in der Praxis
- 12-Voice Polyphonic
- Ermöglicht das gleichzeitige Spielen von bis zu 12 Stimmen.
- 4 FX Engines
- Integrierte Effekteinheiten zur Klangbearbeitung.
- 8-Channel Modulation Matrix
- Erweiterte Routing-Optionen für Modulationsquellen und -ziele.
Abbildungen und Diagramme

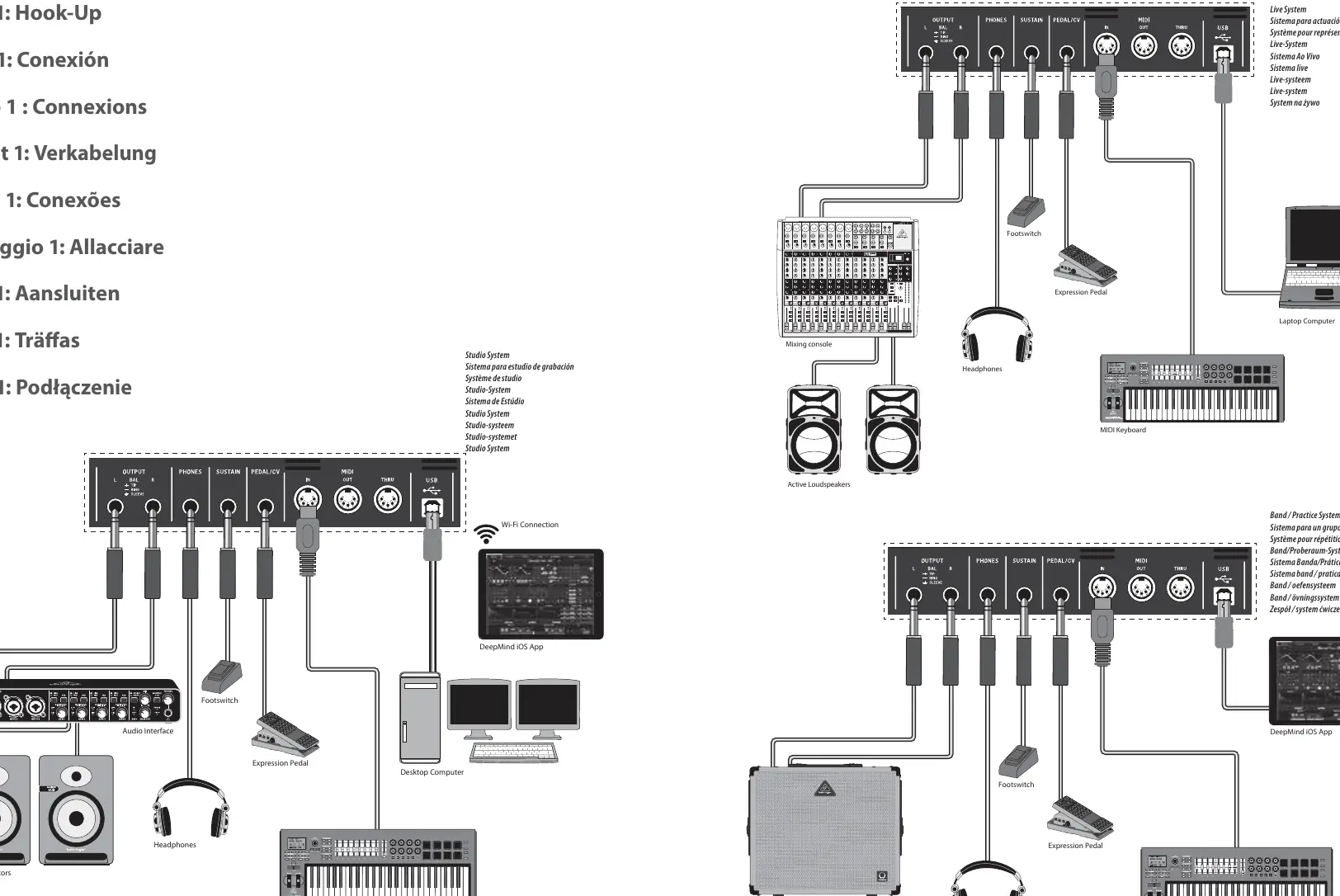

- Anschlussdiagramme zeigen Setups für Studio, Live-Auftritte und Band-Proben.
- Die Bedienelemente sind in logische Sektionen wie OSC, VCF, VCA und Envelopes unterteilt.
Modellkompatibilität
- USB Class Compliant: Keine zusätzlichen Treiber für Windows, Android, MacOS oder iOS erforderlich.
