Bedienungsanleitung für Behringer XENYX 1002FX/1202FX Mischpult

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Bedienungsanleitung für die Mischpulte Behringer XENYX 1002FX und 1202FX. Es enthält wichtige Sicherheitshinweise, Anleitungen zur korrekten Verkabelung, Pegelanpassung und Nutzung des integrierten Effektprozessors. Achten Sie besonders auf die korrekte Einstellung der Eingangsverstärkung (Gain), um Verzerrungen zu vermeiden, und schalten Sie die Phantomspeisung nur ein, wenn Kondensatormikrofone verwendet werden.

Bedienelemente

Mono-Kanäle

Die Mono-Kanäle verfügen über einen XLR-Mikrofoneingang mit zuschaltbarer +48V Phantomspeisung sowie einen 6,3-mm-Klinkeneingang (Line In). Der TRIM-Regler dient zur Anpassung der Eingangsempfindlichkeit. Ein 3-Band-EQ (High, Mid, Low) ermöglicht die Klangregelung, während der LOW CUT-Schalter tieffrequente Störgeräusche unterdrückt. Mit dem FX-Regler wird das Signal an den internen Effektprozessor gesendet.

Stereo-Kanäle

Die Stereo-Kanäle bieten zwei symmetrische Line-Eingänge. Sie sind für Line-Pegel-Signale optimiert. Der BAL-Regler bestimmt das Stereobild, und der LEVEL-Regler steuert die Lautstärke des Kanals im Main-Mix.

Main-Sektion

Hier finden Sie die Steuerung für den Gesamtausgang (Main Mix), den Kopfhörerausgang (Phones) und den Control Room Ausgang. Der integrierte Effektprozessor wird über den PROGRAM-Regler gesteuert, mit dem Sie aus 100 Presets wählen können.

Installation und Anschlüsse

Verwenden Sie ausschließlich das mitgelieferte Netzteil. Achten Sie beim Anschluss von Audiogeräten auf die korrekte Verkabelung:

• Symmetrische XLR-Anschlüsse: Pin 1 = Masse, Pin 2 = Hot (+), Pin 3 = Cold (-).
• Klinkenanschlüsse: Verwenden Sie für symmetrische Signale 6,3-mm-Stereoklinkenstecker (TRS).
• Phantomspeisung: Schalten Sie die Phantomspeisung erst ein, nachdem die Mikrofone angeschlossen wurden. Muten Sie die Monitore, um Schaltgeräusche zu vermeiden.

Anwendung

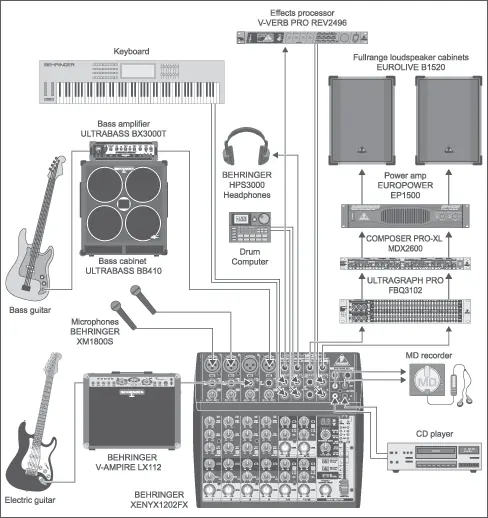

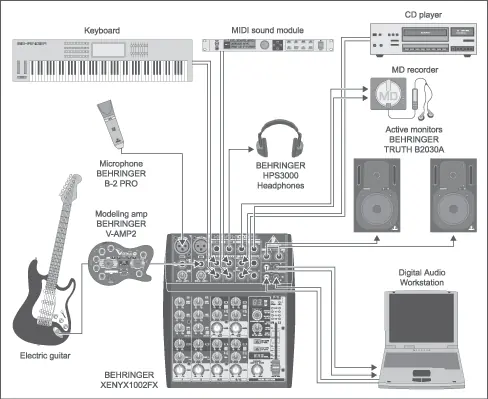

Das Mischpult ist für Studio- und Live-Anwendungen konzipiert. Achten Sie bei der Aufnahme darauf, dass das Signal nicht übersteuert (CLIP-LEDs beachten). Vermeiden Sie Rückkopplungsschleifen, indem Sie bei der Verwendung externer Effektgeräte den FX-Send-Regler korrekt einstellen und das Signal nicht doppelt in den Mix zurückführen.

Digitaler Effektprozessor

Der integrierte 24-Bit-Effektprozessor bietet eine Vielzahl von Effekten wie Hall, Chorus, Flanger und Delay. Drehen Sie den PROGRAM-Regler, um das gewünschte Preset auszuwählen, und drücken Sie den Regler, um die Auswahl zu bestätigen. Der FX TO MAIN-Regler bestimmt, wie stark das Effektsignal dem Hauptmix beigemischt wird.
