Bedienungsanleitung für Behringer XENYX QX1202USB/QX1002USB Mischpult

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Schnellstartanleitung für die Behringer XENYX QX1202USB und QX1002USB Mischpulte. Es bietet eine Übersicht über die Sicherheitsvorkehrungen, die Verkabelung, die Funktionen der Bedienelemente sowie die Inbetriebnahme des Geräts. Bitte beachten Sie, dass dieses Dokument eine Ergänzung darstellt und die grundlegenden Betriebsabläufe abdeckt.

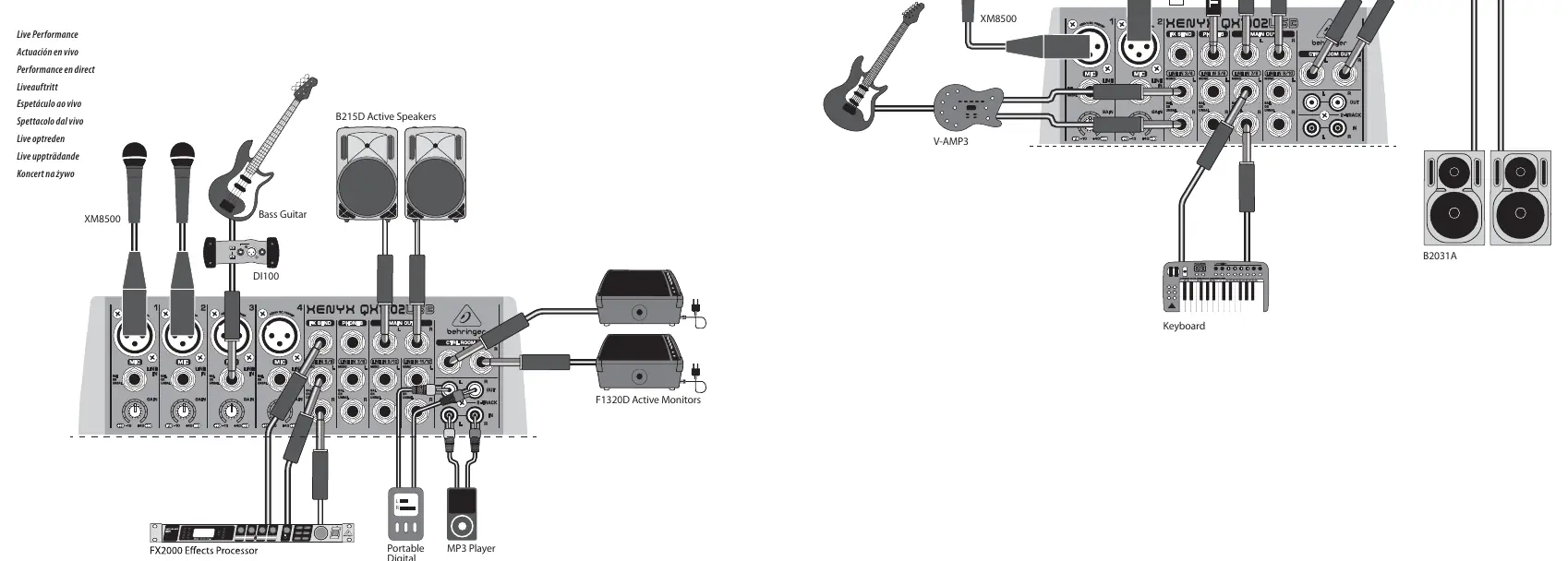

Anschlüsse (Hook-up)

Die Anleitung enthält ein detailliertes Diagramm für den Anschluss verschiedener Geräte:

• Mikrofone: Anschluss über XLR-Eingänge.
• Instrumente: Anschluss von Gitarren oder Keyboards über Line-Eingänge.
• Lautsprecher: Anschluss von aktiven Lautsprechern oder Monitoren an die entsprechenden Ausgänge.
• Aufnahmegeräte: Anschluss von digitalen Rekordern oder Computern über USB oder Tape-Ausgänge.

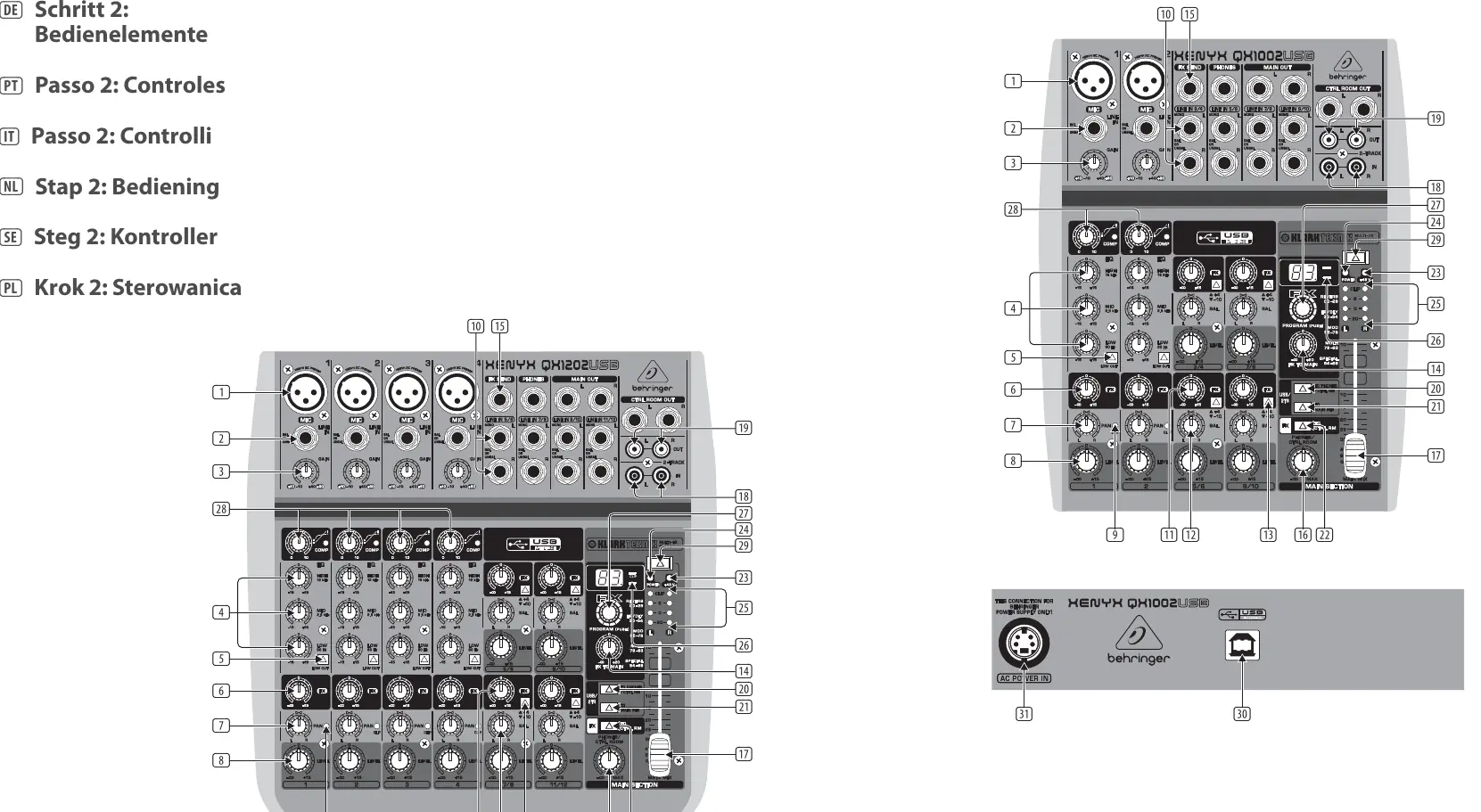

Bedienelemente

Die Mischpulte verfügen über zahlreiche Steuerelemente, die in der Anleitung detailliert beschrieben sind:

• MIC: Mono-Mikrofoneingang mit zuschaltbarer +48V Phantomspeisung.
• GAIN: Regler zur Anpassung der Eingangsverstärkung.
• EQ: 3-Band-Equalizer zur Klangregelung.
• FX: Send-Regler zur Steuerung des Effektsignals.
• PAN/BAL: Regler zur Positionierung des Signals im Stereobild.
• LEVEL: Regler für den Kanalpegel im Main Mix.
• COMP: Regler zur Einstellung der Kompression.
• PROGRAM: Drehregler zur Auswahl von Effekten des internen Prozessors.

Erste Schritte

Um die Verstärkung der Kanäle korrekt einzustellen, gehen Sie wie folgt vor:

1. Stellen Sie die LEVEL-Regler der Eingangskanäle auf die Mittelstellung (0 dB).
2. Verwenden Sie die GAIN-Regler, um die Eingangsverstärkung zu erhöhen, bis die Signalspitzen 0 dB auf der Pegelanzeige erreichen.
3. Vermeiden Sie bei digitalen Aufnahmen eine Übersteuerung (Peak-Anzeige sollte 0 dB nicht überschreiten), da dies zu digitalen Verzerrungen führt.

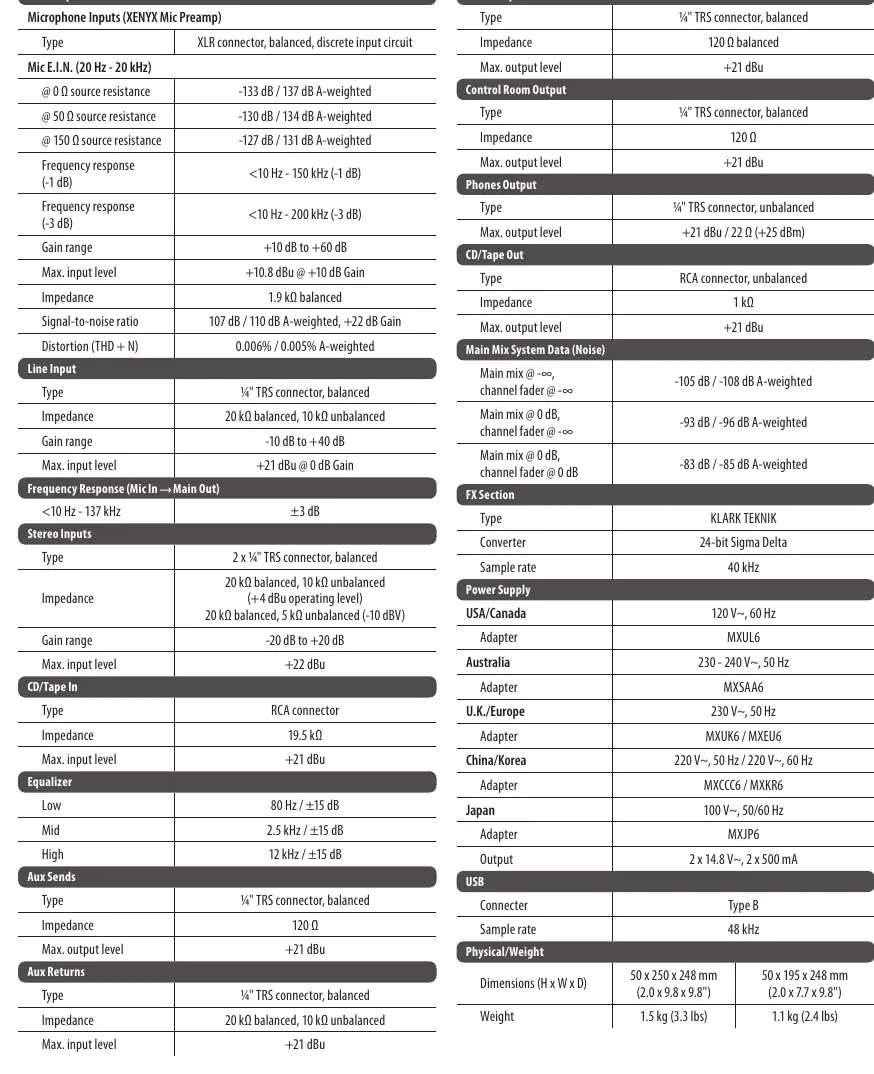

Technische Daten

Die Anleitung enthält eine umfassende Tabelle mit technischen Spezifikationen, darunter:

• Mikrofoneingänge: XENYX Mic Preamp mit XLR-Anschluss.
• Frequenzgang:
• FX-Sektion: Klark Teknik Prozessor, 24-bit Sigma Delta, 40 kHz Abtastrate.
• Stromversorgung: Spezifische Adapter je nach Region (USA/Kanada, Australien, U.K./Europa, China/Korea, Japan).

Sicherheitshinweise

Beachten Sie unbedingt die Sicherheitshinweise, um Stromschläge oder Brände zu vermeiden:

• Öffnen Sie niemals das Gehäuse des Geräts.
• Setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus.
• Verwenden Sie nur vom Hersteller spezifizierte Zubehörteile.
• Stellen Sie sicher, dass das Gerät ordnungsgemäß geerdet ist.
• Entsorgen Sie das Gerät gemäß der WEEE-Richtlinie (2012/19/EU).
