Montage-Set für Glastüren BEA 10UBRACKETUL
Installationsanleitung für das BEA 10UBRACKETUL Montage-Set für Glastüren. Erfahren Sie, wie Sie das Set korrekt anbringen, die Schrauben sichern und die Magnetverriegelung (MAGLOCK) für maximale Haltekraft ausrichten.
Inhaltsverzeichnis
Wichtige Informationen zur Installation
Dieses Dokument enthält die Installationsanweisungen für das BEA 10UBRACKETUL Montage-Set für Glastüren. Es ist für die Verwendung mit MAGLOCK-Systemen konzipiert. Bitte beachten Sie, dass die Installation nur durch qualifiziertes Fachpersonal erfolgen sollte, das mit den entsprechenden Sicherheitsstandards für Türsysteme vertraut ist.
Abmessungen
Das Montage-Set hat folgende Außenmaße: 185 mm Länge, 62 mm Höhe, 33,6 mm Tiefe und 15 mm Materialstärke.
Installationsschritte
- Platzieren Sie die Stahlbuchse und die Gummibuchse gemäß der beiliegenden Zeichnung.
- Verwenden Sie die drei Stellschrauben, um das Glas fest einzuspannen. Es wird empfohlen, alle Befestigungsschrauben mit einer geeigneten Schraubensicherung zu behandeln.
- Setzen Sie die Aluminiumstange ein und befestigen Sie die Ankerplatte. Die Aluminiumstange kann so eingestellt werden, dass sie exakt mit dem MAGLOCK übereinstimmt.
Wichtige Hinweise
Ziehen Sie die Befestigungsschraube der Ankerplatte nicht zu fest an. Eine gewisse schwimmende Bewegung ist notwendig, um die maximale Haltekraft des Magneten zu gewährleisten.
Sicherheit und Compliance
Der Hersteller BEA Inc. übernimmt keine Verantwortung für unsachgemäße Installationen oder Anpassungen. Installateure sind für eine Risikobewertung nach der Installation verantwortlich. Nach Abschluss der Arbeiten sollte eine Sicherheitsinspektion gemäß den geltenden Industriestandards (z. B. ANSI 156.10, ANSI 156.19, UL294, UL325) durchgeführt und dokumentiert werden.
Kontakt
Technischer Support: 1-800-407-4545Kundenservice: 1-800-523-2462Allgemeine technische Fragen: [email protected]: www.BEAsensors.com
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Magnetverriegelung bietet nicht die volle Haltekraft
Stellen Sie sicher, dass die Befestigungsschraube der Ankerplatte nicht zu fest angezogen ist, um eine schwimmende Bewegung zu ermöglichen.
Vor der Verwendung
- Stahlbuchse und Gummibuchse gemäß Zeichnung positionieren
- Schraubensicherung auf alle Befestigungsschrauben auftragen
- Aluminiumstange für die MAGLOCK-Ausrichtung anpassen
Abbildungen und Diagramme

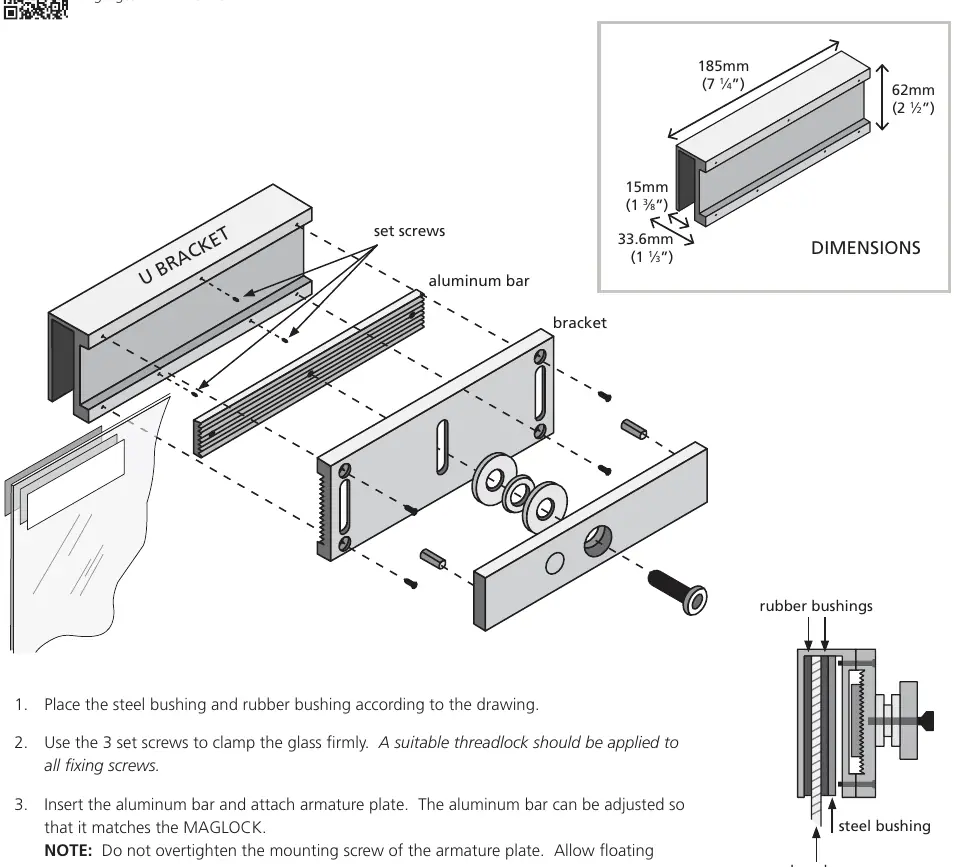

- Die Zeichnung zeigt die Explosionsansicht der Montagekomponenten, einschließlich der Positionierung von Stahl- und Gummibuchsen sowie der Stellschrauben am Glas.
- Ein Detailausschnitt verdeutlicht die Anordnung von Glas, Gummibuchse, Stahlbuchse und Ankerplatte.
Modellkompatibilität
- Entwickelt für die Verwendung mit MAGLOCK-Systemen an Glastüren.
