Bedienungsanleitung für BEA 10BOLLARDBLK Montagesäule

Wichtige Informationen aus der Anleitung

Die BEA 10BOLLARDBLK Montagesäule dient zur Befestigung von Tastern, die automatische Türen aktivieren. Sie ist für die Montage auf bestehendem oder neu gegossenem Beton ausgelegt. Die Säule besteht aus pulverbeschichtetem Kohlenstoffstahl, die Halterung aus Edelstahl. Bitte beachten Sie, dass vor allen Verkabelungsarbeiten die Stromzufuhr unterbrochen werden muss.

Technische Daten

• Abmessungen: 41 ½ Zoll H x 6 ¼ Zoll B x 4 ¼ Zoll T
• Material: Säule aus pulverbeschichtetem Kohlenstoffstahl, Kappe aus UV-beständigem ABS-Kunststoff, Halterung aus Edelstahl
• Gewicht: 35 lbs (16 kg)
• Kompatible Taster: 4 ½ Zoll quadratisch, 4 ¾ Zoll quadratisch, 4 ¾ Zoll Panther, Dual Vestibule, 4 ½ Zoll rund

Sicherheitshinweise

• Schalten Sie vor allen Verkabelungsarbeiten den Strom ab.
• Arbeiten Sie in öffentlichen Bereichen sicher und sauber.
• Achten Sie auf den Fußgängerverkehr im Türbereich.
• Stoppen Sie den Fußgängerverkehr während der Tests, um unerwartete Reaktionen der Tür zu vermeiden.
• Überprüfen Sie die Kabelführung, um sicherzustellen, dass bewegliche Türteile keine Kabel einklemmen.
• Interne Reparaturen am Sensor dürfen nur durch BEA, Inc. durchgeführt werden.

Installation

Montage der Halterung

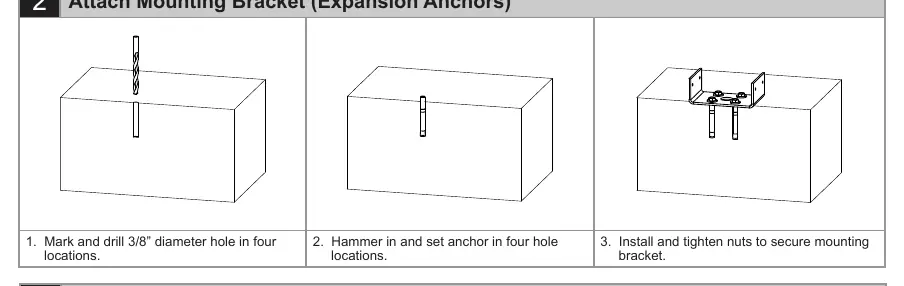

1. Markieren und bohren Sie 3/8-Zoll-Löcher an vier Stellen.
2. Setzen Sie die Anker in die vier Löcher ein.
3. Installieren und ziehen Sie die Muttern fest, um die Montagehalterung zu sichern.
4. Bei Festverdrahtung führen Sie das Kabel durch das 1-Zoll-Loch in der Montagehalterung.

Montage der Säule

1. Richten Sie die Säule an der Montagehalterung aus.
2. Befestigen Sie die Säule mit den vier mitgelieferten Schrauben an der Halterung.

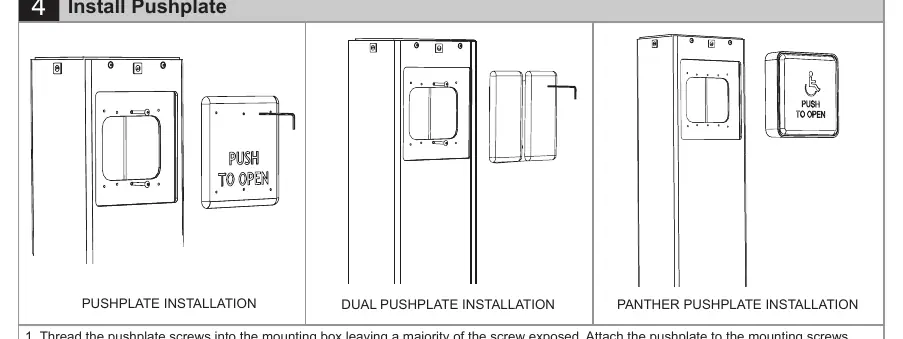

Installation des Tasters

1. Drehen Sie die Schrauben des Tasters in die Montagebox, wobei ein Großteil des Gewindes sichtbar bleiben sollte.
2. Befestigen Sie den Taster an den Schrauben und ziehen Sie diese mit dem mitgelieferten Inbusschlüssel fest.
3. Beachten Sie die spezifische Anleitung des Tasters für weitere Details.

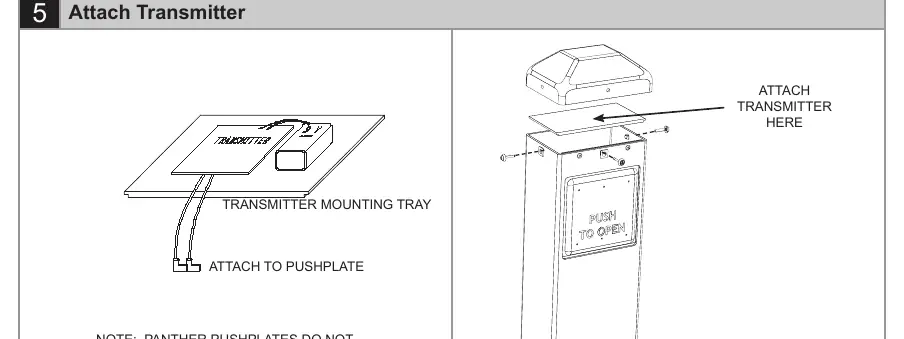

Installation des Senders

1. Falls ein Sender verwendet wird, befestigen Sie diesen mit dem mitgelieferten Klettband auf der Montageplatte.
2. Hinweis: Panther-Taster benötigen keinen Sender.
3. Achten Sie darauf, dass der Sender nicht im Inneren der Säule herunterhängt, da dies zu Fehlfunktionen führen kann.
4. Befestigen Sie die Kunststoffkappe mit drei Schrauben oben auf der Säule.

Kontakt

Bei ungelösten Problemen wenden Sie sich bitte an BEA, Inc. Unsere Servicetechniker sind rund um die Uhr erreichbar. Weitere Informationen finden Sie unter www.beasensors.com. Telefon: 1-800-523-2462.
