Bedienungsanleitung für BEA 10ULTIMO Schiebetürsensor

Detaillierte Bedienungsanleitung für den BEA 10ULTIMO Schiebetürsensor. Erfahren Sie alles über die Installation, Verkabelung, Programmierung, Sicherheitseinstellungen und Fehlerbehebung für dieses Aktivierungs- und Sicherheitssystem.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Der BEA 10ULTIMO ist ein Aktivierungs- und Sicherheitssensor für automatische Schiebetüren. Diese Anleitung deckt die Installation, Verkabelung, Programmierung und Fehlerbehebung ab. Die Installation sollte ausschließlich durch geschultes Fachpersonal erfolgen. Stellen Sie sicher, dass der Sensor sicher montiert ist, um Vibrationen zu vermeiden, und dass das Infrarotfeld frei von Hindernissen ist.

Produktbeschreibung

Der Sensor besteht aus folgenden Hauptkomponenten:

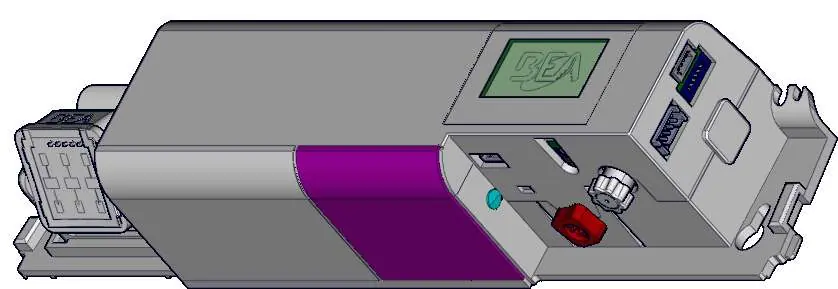

Komponenten des Sensors
Komponenten des Sensors
  • Abdeckung
  • Lichtleiter
  • Radarantenne
  • AIR-Empfänger und -Sender
  • LCD-Display zur Konfiguration
  • Haupt-Einstellknopf
  • Hauptanschluss

Installation und Verkabelung

Der Sensor sollte zentriert über der Türöffnung montiert werden, wobei der Boden des Sensors nicht höher als 5 Zoll (ca. 12,7 cm) vom unteren Rand des Türsturzes entfernt sein darf. Die Verkabelung erfolgt über den mitgelieferten Kabelbaum:

Verkabelungsdiagramm
Verkabelungsdiagramm
Zusätzliches Montagefoto von Seite 9
Zusätzliches Montagefoto von Seite 9
  • Rot/Schwarz: Stromversorgung (12-24 VAC / 12-30 VDC)
  • Braun/Blau: Sicherheitseingang
  • Weiß (COM): Öffnungseingang
  • Gelb (N.C.) / Grün (N.O.): Öffnungseingang (nur einen verwenden)
  • Violett: Testausgang

Programmierung und Bedienung

Die Konfiguration erfolgt entweder über das integrierte LCD-Display oder eine Fernbedienung. Nach dem Einschalten kann das Menü durch Drücken des grauen Knopfes aufgerufen werden. Die Fernbedienung ermöglicht das Speichern, Löschen von Zugangscodes und das Anpassen von Parametern. Achten Sie darauf, das System nach der Installation gemäß ANSI 156.10 zu testen.

Radar- und Infrarot-Sicherheitsfeld

Das Radarfeld kann durch Neigen der Antenne und Anpassung der Form (breit/schmal) konfiguriert werden. Das aktive Infrarot-Sicherheitsfeld (AIR) kann in Anzahl und Position der Vorhänge angepasst werden. Die ULTI-SYNC-Funktion eliminiert Übersprechen bei überlappenden Sicherheitsfeldern.

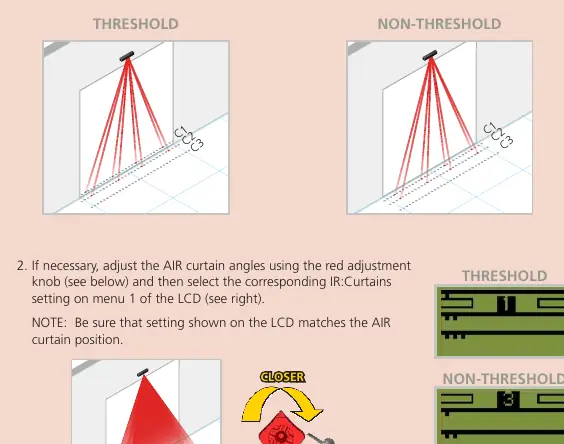

Einstellung der AIR-Vorhänge
Einstellung der AIR-Vorhänge

Fehlerbehebung

Der Sensor nutzt LED-Signale zur Diagnose:

  • Rote LED: Blinkt schnell nach Setup (Sensor sieht Tür), leuchtet sporadisch (Vibrationen oder Störungen).
  • Orange LED: Blinkt (Fehlercodes E1-E8 weisen auf interne Fehler, Spannungs- oder Kommunikationsprobleme hin).
  • Grüne LED: Blinkt sporadisch (Störungen durch Regen, Blätter oder Türbewegung).

Bei Problemen mit der Stromversorgung oder dem Betrieb prüfen Sie bitte die Verkabelung und die Spannungsversorgung gemäß den technischen Spezifikationen.

Praktische Hilfe

Typische Probleme

Rote LED blinkt schnell nach dem Setup

Der Sensor erkennt die Tür. Bewegen Sie die AIR-Vorhänge von der Tür weg und starten Sie ein neues Setup.

Rote LED leuchtet sporadisch

Prüfen Sie, ob der Sensor sicher montiert ist und keine Vibrationen auftreten. Überprüfen Sie die Position des Kabels.

Orange LED blinkt zweimal (E2)

Die Versorgungsspannung ist zu niedrig oder zu hoch. Überprüfen Sie die Spannung im Diagnosemenü und kontrollieren Sie die Verkabelung.

Tür öffnet und bleibt offen

Prüfen Sie, ob die Überwachung der Türsteuerung auf 'Active High' eingestellt ist oder ob der Sicherheitsausgang falsch konfiguriert ist.

Vor der Verwendung

  • Stellen Sie sicher, dass der Sensor sicher montiert ist, um Vibrationen zu vermeiden.
  • Vergewissern Sie sich, dass das Infrarotfeld frei von Hindernissen ist.
  • Prüfen Sie, ob die Türsteuerung korrekt geerdet ist.
  • Stellen Sie sicher, dass nur der mitgelieferte Kabelbaum verwendet wird.
  • Führen Sie nach der Installation einen Funktionstest gemäß ANSI 156.10 durch.

Technische Daten in der Praxis

Versorgungsspannung
12-24 VAC ±10% oder 12-30 VDC ±10%.
Radar-Frequenz
24.150 GHz.

Abbildungen und Diagramme

  • Das Verkabelungsdiagramm zeigt die Belegung der farbigen Adern für Stromversorgung, Sicherheitseingang, Öffnungseingang und Testausgang.
  • Die LCD-Grafiken zeigen die Konfiguration der AIR-Vorhänge und deren Positionierung relativ zum Türblatt.

Modellkompatibilität

  • Nur für den Einsatz an automatischen Schiebetüren vorgesehen.
  • Installation und Einrichtung sollten nur durch geschultes Fachpersonal erfolgen.
  • Die Garantie erlischt bei unbefugten Reparaturen.
