Bedienungsanleitung für BEA 900 MHz Wireless Sender und Empfänger

Schnellstart-Anleitung und technischer Leitfaden für die BEA 900 MHz Wireless Sender- und Empfängerserie. Enthält Informationen zur Verkabelung, Programmierung, Batteriewechsel und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installations- und Konfigurationsanweisungen für die BEA 900 MHz Wireless-Produktfamilie. Vor Beginn der Installation ist es wichtig, die Stromversorgung zum Arbeitsbereich zu unterbrechen. Beachten Sie, dass der Empfänger nicht direkt mit Maglocks oder elektrischen Türöffnern verbunden werden darf, um Schäden durch induktive Lastspitzen zu vermeiden; verwenden Sie stattdessen ein Logikmodul oder ein Trennrelais. Stellen Sie sicher, dass bei der Handhabung der Platinen ESD-Schutzmaßnahmen getroffen werden.

Beschreibung der Komponenten

Der Empfänger verfügt über eine Antenne, Status-LEDs (Blau für Aktivierung, Rot für Anlernen, Tri-Color für Signalstärke), DIP-Schalter zur Konfiguration sowie Tasten für Delay- und No-Delay-Anlernvorgänge. Die Sender sind in verschiedenen Ausführungen erhältlich, darunter Standard-, Industrie- (NEMA 4) und Universalmodelle.

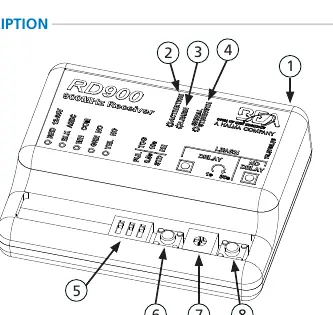

Empfänger-Schnittstelle mit LEDs und Tasten
Empfänger-Schnittstelle mit LEDs und Tasten

Verkabelung

Der Empfänger benötigt eine Stromversorgung von 12-24 VAC/VDC (Klemmen 1 und 2). Die Relaiskontakte (COM, NO, NC) befinden sich an den Klemmen 3, 4 und 5. Für die Nachrüstung von berührungslosen Tastern (Touchless Retrofit) können vorhandene Kabel verwendet werden, indem der Sender zwischen die Stromversorgung und den Taster geschaltet wird.

Schaltplan für berührungslose Nachrüstung
Schaltplan für berührungslose Nachrüstung

Programmierung

Die Konfiguration erfolgt über DIP-Schalter am Empfänger:

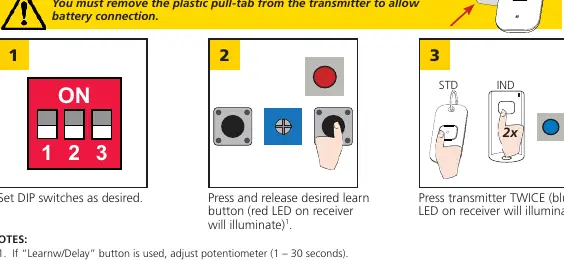

Konfigurationsschritte für Handsender
Konfigurationsschritte für Handsender
  • DIP 1: Wählt zwischen Impulsrelais (Pulse) oder Toggle-Relais.
  • DIP 2: Legt die Haltezeit fest (0,5 Sek. oder 10 Sek. bei Impulsbetrieb).
  • DIP 3: Bestimmt das Halteverhalten (Standard oder Extended Hold).

Für die Hand-Held-Konfiguration muss die Kunststoff-Batterielasche entfernt werden. Drücken Sie die gewünschte Anlerntaste am Empfänger und betätigen Sie den Sender zweimal, bis die blaue LED leuchtet.

Batteriewechsel

Bei schwacher Batterie blinkt die LED am Sender dreimal nach dem Drücken. Standard-Sender verwenden eine CR2032-Batterie, Industrie-Sender benötigen zwei CR2032-Batterien. Push-Plate-Sender (10TD900PB) werden mit zwei AAA-Batterien betrieben. Achten Sie beim Austausch stets auf die korrekte Polarität.

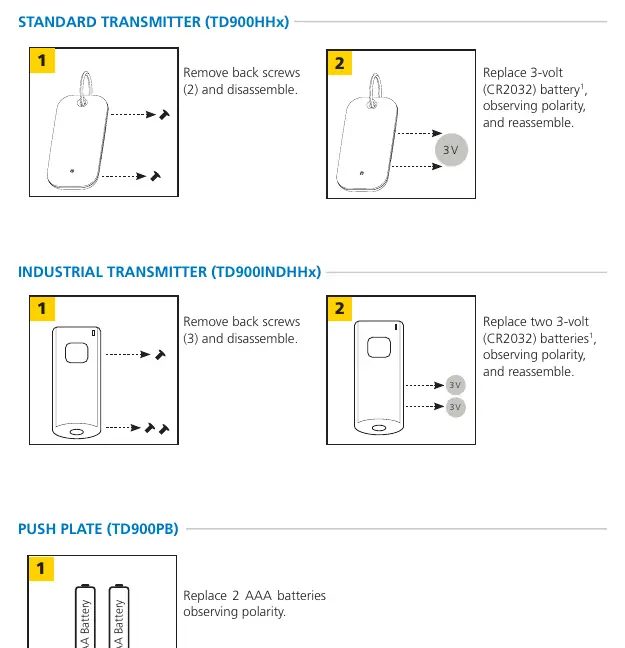

Batteriewechsel für verschiedene Sendertypen
Batteriewechsel für verschiedene Sendertypen

Fehlerbehebung

Bei schwachem Signal sollte die Position der Empfängerantenne überprüft werden. Wenn keine Aktivierung erfolgt, prüfen Sie die Verkabelung der Stromversorgung und der Aktivierungskabel. Bei konstanter Aktivierung stellen Sie sicher, dass sich keine Hindernisse vor dem berührungslosen Sensor befinden und der Sensor nicht auf Toggle-Modus eingestellt ist, falls ein Impulsbetrieb gewünscht ist.

Technische Daten

Das System arbeitet im Frequenzbereich von 908-918 MHz. Die Eingangsspannung beträgt 12-24 VAC/VDC. Der Betriebstemperaturbereich liegt zwischen -10 °C und 55 °C. Die Senderkapazität beträgt 75 Einheiten für Standardmodelle und ist unbegrenzt für Universalmodelle.

Praktische Hilfe

Typische Probleme

Schwaches Signal

Positionieren Sie die Empfängerantenne außerhalb des Türrahmens.

Keine Aktivierung (Retrofit)

Überprüfen Sie die Strom- und Aktivierungsverkabelung am Sender, Taster und der Stromquelle.

Konstante Aktivierung

Entfernen Sie Hindernisse vor dem Sensor oder stellen Sie den Empfänger von Toggle- auf Impulsmodus um.

Rote LED am Empfänger flackert (Programmierung nicht möglich)

Trennen Sie die Taster nacheinander, bis die LED erlischt, um einen defekten Taster oder Sender zu identifizieren.

Vor der Verwendung

  • Schalten Sie die Stromversorgung zum Arbeitsbereich ab.
  • Entfernen Sie die Kunststoff-Batterielasche am Sender.
  • Stellen Sie sicher, dass ESD-Schutzmaßnahmen getroffen wurden.
  • Prüfen Sie die DIP-Schalter-Einstellungen am Empfänger.
  • Stellen Sie sicher, dass alle Kabelverbindungen fest sitzen.

Technische Daten in der Praxis

Eingangsspannung
12 – 24 VAC/VDC (Erforderliche Stromversorgung für den Empfänger).
Betriebstemperatur
-10 °C bis 55 °C (Zulässiger Einsatzbereich).
Kontaktbelastbarkeit
Max. 1.0 A bei 30 VDC oder 0.5 A bei 125 VAC.

Abbildungen und Diagramme

  • Seite 1: Übersicht der Empfänger-Schnittstelle mit LEDs und Tasten.
  • Seite 3: Schaltplan für die Nachrüstung von berührungslosen Tastern.
  • Seite 4: DIP-Schalter-Konfiguration und Anlernvorgang für Handsender.
  • Seite 6: Anleitung zum Batteriewechsel für verschiedene Sendertypen.

Modellkompatibilität

  • Nicht direkt mit Maglocks oder elektrischen Türöffnern verbinden; Logikmodul oder Trennrelais verwenden.
  • Industrie-Sender (NEMA 4) sind für anspruchsvollere Umgebungen geeignet.
  • Standard-Sender sind nur für den Innenbereich oder geschützte Bereiche vorgesehen.
