Installationsanleitung für BEA MS21H Berührungsloser Aktivierungssensor

Erfahren Sie, wie Sie den berührungslosen Aktivierungssensor BEA MS21H installieren, verkabeln und konfigurieren. Diese Anleitung enthält technische Daten, Schaltpläne und Tipps zur Fehlerbehebung für eine korrekte Inbetriebnahme.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Der BEA MS21H ist ein berührungsloser Aktivierungssensor für Türen. Die Installation darf nur durch qualifiziertes Personal erfolgen. Vor der Inbetriebnahme ist eine korrekte Verkabelung unter Verwendung des BEA-Isolationsmoduls zwingend erforderlich. Der Sensor darf nicht im Schwenkbereich der Tür installiert werden.

Produktbeschreibung und technische Daten

Der Sensor nutzt kapazitive Technologie zur Näherungserkennung. Er ist in verschiedenen Ausführungen (rund oder quadratisch) erhältlich.

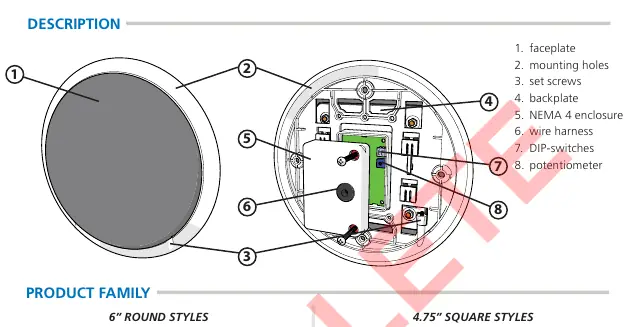

Komponenten des MS21H Sensors
Komponenten des MS21H Sensors
  • Versorgungsspannung: 12 – 24 VAC/VDC
  • Stromaufnahme: 37 mA (typisch)
  • Erfassungsbereich: 0 – 4 Zoll (einstellbar)
  • Schutzart: NEMA 4
  • Relais: 1-Form A Solid State Relais (0,4 A max)
  • Material: Edelstahl (Frontplatte), Polycarbonat (Gehäuse)

Installation

Anwendungsbeispiele für die Installation
Anwendungsbeispiele für die Installation
  1. Installieren Sie die Elektrodose.
  2. Entfernen Sie die zwei Stellschrauben und nehmen Sie die Frontplatte vom Montagering ab.
  3. Montieren Sie den Montagering temporär an der Elektrodose und markieren Sie die vier Bohrlöcher.
  4. Installieren Sie vier Wanddübel.
  5. Befestigen Sie den Montagering an der Elektrodose und der Wand.
  6. Entfernen Sie die Rückseite des NEMA 4 Gehäuses.
  7. Führen Sie die Verkabelung und Einstellungen durch, bevor Sie die Frontplatte wieder anbringen.

Verkabelung

Verwenden Sie immer das BEA-Isolationsmodul für die Stromversorgung jedes MS21. Verbinden Sie die Kabel gemäß dem Schaltplan. Ein 5-adriges Kabel ist zwischen Sensor und Türsteuerung erforderlich. Achten Sie darauf, dass die Verkabelung einen Abstand von mindestens 6 Zoll zu Stromleitungen (120 VAC/VDC oder höher) einhält.

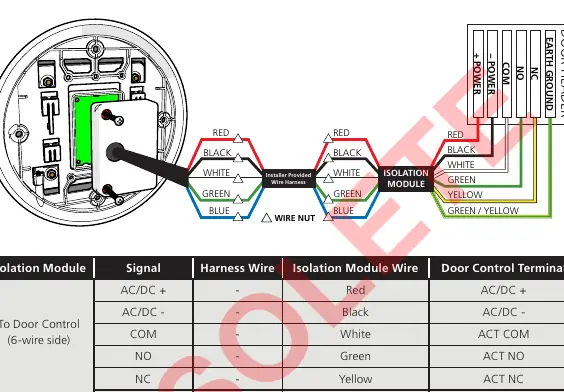

Schaltplan für den Anschluss an das Isolationsmodul
Schaltplan für den Anschluss an das Isolationsmodul

Einstellungen und Anpassungen

Die Einstellungen erfolgen über das Potentiometer und die DIP-Schalter auf der Rückseite:

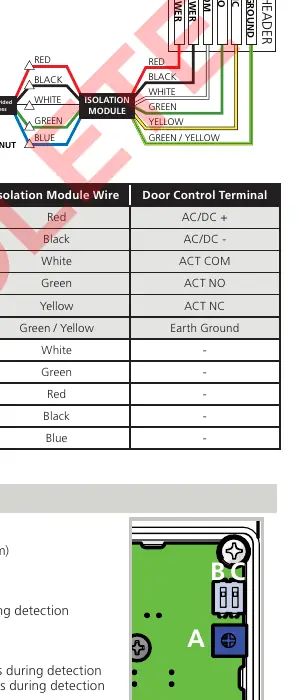

Position der Potentiometer und DIP-Schalter
Position der Potentiometer und DIP-Schalter
  • Erfassungsbereich (Potentiometer): Drehen gegen den Uhrzeigersinn verringert den Bereich (Minimum 0 Zoll), Drehen im Uhrzeigersinn vergrößert ihn (Maximum 4 Zoll).
  • Akustisches Signal (DIP-Schalter 1): ON aktiviert einen 0,5-sekündigen Signalton bei Erkennung.
  • LED (DIP-Schalter 2): ON schaltet die LED im Ruhezustand ein und pulst sie bei Erkennung aus.

Funktionsweise

Der Sensor bietet eine Aktivierungssignalausgabe, solange der Erfassungsbereich belegt ist. Er verfügt über eine Rejection-Funktion (Objekte müssen mindestens 130 ms im Bereich sein) und eine Tracking-Funktion, um Fehlalarme durch langsame Veränderungen (z. B. Temperatur) zu vermeiden.

Fehlerbehebung

Bei fehlerhafter Erkennung prüfen Sie die Erdung und stellen Sie sicher, dass das BEA-Isolationsmodul verwendet wird. Bei Nicht-Erkennung erhöhen Sie die Empfindlichkeit über das Potentiometer oder prüfen Sie die Stromversorgung.

Praktische Hilfe

Typische Probleme

Sensor löst falsch aus

Prüfen Sie die Erdung und stellen Sie sicher, dass das BEA-Isolationsmodul verwendet wird. Reduzieren Sie ggf. den Erfassungsbereich.

Sensor erkennt nicht

Erhöhen Sie die Empfindlichkeit (Potentiometer im Uhrzeigersinn drehen) oder prüfen Sie die Stromversorgung.

Störgeräusche oder Fehlfunktionen

Stellen Sie sicher, dass keine nicht-stationären Objekte im Erfassungsbereich sind und halten Sie Abstand zu Stromleitungen.

Vor der Verwendung

  • Stellen Sie sicher, dass nur qualifiziertes Personal die Installation durchführt.
  • Verwenden Sie ein BEA-Isolationsmodul für die Stromversorgung.
  • Prüfen Sie die Verkabelung auf korrekte Polarität (Rot +, Schwarz -).
  • Stellen Sie sicher, dass der Sensor nicht im Schwenkbereich der Tür installiert ist.
  • Testen Sie die Funktion vor Verlassen des Einsatzortes.

Technische Daten in der Praxis

Versorgungsspannung
12 – 24 VAC/VDC
Erfassungsbereich
0 – 4 Zoll (einstellbar)

Abbildungen und Diagramme

  • Das Verkabelungsdiagramm zeigt den Anschluss des Sensors an das Isolationsmodul und die Türsteuerung.
  • Die Potentiometer-Einstellung: Gegen den Uhrzeigersinn verringert den Erfassungsbereich, im Uhrzeigersinn vergrößert ihn.

Modellkompatibilität

  • Erfordert ein BEA-Isolationsmodul für den Betrieb.
  • Geeignet für Single-Gang oder Double-Gang Elektrodosen.
