Bedienungsanleitung für Baseus UnionJoy 16-Port Type-C HUB Adapter

Schnelle Anleitung und Hilfe für den Baseus UnionJoy 16-Port Type-C HUB Adapter. Erfahren Sie mehr über Anschlüsse, Treiberinstallation, Display-Modi und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Baseus UnionJoy 16-Port Type-C HUB Adapter ist ein multifunktionaler Adapter, der DisplayLink-Treiber für die Anzeige auf mehreren Bildschirmen benötigt. Er unterstützt Laden, Datenübertragung und Videoausgabe. S. 1, 37

Wichtigste Schritte

Treiber installieren S. 4, 40
Hub mit Strom versorgen S. 3, 38

Erste Inbetriebnahme

Verbinden Sie den Hub mit dem Laptop und dem 12V-Netzteil. Installieren Sie den DisplayLink-Treiber. S. 3, 4, 38, 40

Probleme und Lösungen

Externe Festplatte wird nicht erkannt

Überprüfen Sie den Speicherort im Finder (Mac) oder unter 'Dieser PC' (Windows). NTFS-Festplatten müssen für Mac auf ExFAT formatiert werden.

S. 16, 52

Hub wird heiß

Dies ist normal, da der eingebaute Chip Wärme erzeugt. Metallgehäuse dienen der Wärmeableitung.

S. 17, 53

Technische Daten

Parameter	Wert	Hinweis	Seiten
Arbeitsspannung	5V-20V	Betriebsspannung des Hubs	S. 2, 38
Gewicht	ca. 400g	Nettogewicht des Geräts	S. 2, 38
Abmessungen	80 x 86 x 162 mm	Größe des Geräts	S. 2, 38

Wo es im PDF steht

Produktübersicht S. 1, 37
Treiberinstallation S. 4, 5, 6, 7
Display-Modi S. 10, 11, 12, 13

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Baseus UnionJoy 16-Port Type-C HUB Adapter Anschlüsse

Seite 1

Seite 3

Seite 5

Wichtige Informationen aus der Anleitung

Der Baseus UnionJoy 16-Port Type-C HUB Adapter ist ein multifunktionales Gerät, das für die Erweiterung von Laptops mit USB-C-Anschluss konzipiert ist. Wichtig: Für die volle Funktionalität, insbesondere für die Anzeige auf mehreren Bildschirmen, muss der DisplayLink-Treiber installiert werden. Stellen Sie sicher, dass Ihr Laptop einen voll funktionsfähigen USB-C-Anschluss (mit Ladefunktion, Datenübertragung und DP Alt Mode) besitzt.

Produktübersicht

Im Lieferumfang enthalten sind:

Hauptgehäuse
Sockel
Type-C-Kabel
12V/3A DC-Netzteil
Bedienungsanleitung
Garantiekarte

Anschlüsse und Schnittstellen

Der Hub bietet eine Vielzahl von Anschlüssen:

SD/TF-Kartenleser: Unterstützt Micro SD, SD, SDHC, SDXC (max. 2TB).
USB 3.0: 3 Anschlüsse für Datenübertragung (5 Gbit/s) und Peripheriegeräte.
USB-C: 2 Anschlüsse für Datenübertragung.
Audio: 3,5-mm-Anschluss für Kopfhörer/Mikrofon (CTIA-Standard).
Videoausgänge: 2x HDMI und 2x DisplayPort (DP), unterstützen bis zu 4K@60Hz.
Netzwerk: RJ45 Gigabit-Ethernet-Anschluss.
Stromversorgung: DC 12V-Anschluss für den Hub und ein dedizierter PD-Anschluss (bis zu 100W) zum Laden des Laptops.

Installation des Treibers

Die Installation ist für die Videoausgabe erforderlich:

Laden Sie den aktuellen Treiber von der offiziellen DisplayLink-Website herunter (http://www.displaylink.com/downloads).
Führen Sie die Installationsdatei aus und folgen Sie den Anweisungen auf dem Bildschirm.
Starten Sie den Computer nach der Installation neu.
Bei macOS müssen Sie unter Systemeinstellungen > Sicherheit & Datenschutz die Berechtigung für die Bildschirmaufnahme für den DisplayLink Manager erteilen.

Betriebsmodi und Auflösung

Der Hub unterstützt verschiedene Display-Modi (Erweiterter Modus, Spiegelungsmodus, Einzelbildschirm). Die maximale Auflösung hängt von der Konfiguration der angeschlossenen Monitore und der Version des DisplayPort-Standards (DP 1.2 oder 1.4) ab. Es wird empfohlen, vier Monitore mit identischen Spezifikationen zu verwenden, um eine stabile Anzeige zu gewährleisten.

Fehlerbehebung

Externe Festplatte wird nicht erkannt: Überprüfen Sie den Speicherort im Finder (Mac) oder unter 'Dieser PC' (Windows). NTFS-Festplatten müssen für Mac auf ExFAT formatiert werden.
Internetverbindung funktioniert nicht: Überprüfen Sie die Kabelverbindung und den Gerätemanager auf Treiberprobleme.
Hub wird heiß: Dies ist normal, da der eingebaute Chip Wärme erzeugt. Metallgehäuse dienen der Wärmeableitung.
Langsames Laden/Reaktion: Stellen Sie sicher, dass das PD-Netzteil ausreichend Leistung liefert (mindestens 65W empfohlen).

Sicherheitshinweise

Reparieren Sie das Gerät nicht selbst. Halten Sie es von Feuer, Wasser und Feuchtigkeit fern. Lagern Sie das Gerät bei Nichtgebrauch in der Originalverpackung, um Staubansammlungen und Oxidation an den Anschlüssen zu vermeiden.

Offizielle Quellen aus der Anleitung

Offizielle Quelle displaylink.com

Praktische Hilfe

Typische Probleme

Externe Festplatte wird nicht erkannt

Überprüfen Sie den Speicherort im Finder (Mac) oder unter 'Dieser PC' (Windows). NTFS-Festplatten müssen für Mac auf ExFAT formatiert werden.

Internetverbindung funktioniert nicht

Überprüfen Sie die Kabelverbindung und den Gerätemanager auf Treiberprobleme. Installieren Sie ggf. den Netzwerktreiber neu.

Hub wird heiß

Dies ist normal, da der eingebaute Chip Wärme erzeugt. Metallgehäuse dienen der Wärmeableitung.

Langsames Laden oder langsame Reaktion von Peripheriegeräten

Stellen Sie sicher, dass das PD-Netzteil ausreichend Leistung liefert (mindestens 65W empfohlen) und der Hub korrekt mit Strom versorgt wird.

Vor der Verwendung

Stellen Sie sicher, dass der USB-C-Anschluss Ihres Laptops 'voll funktionsfähig' ist (Laden, Daten, DP Alt Mode).
Laden Sie den neuesten DisplayLink-Treiber von der offiziellen Website herunter.
Verwenden Sie das mitgelieferte Baseus-Datenkabel.
Schließen Sie das 12V-Netzteil an den Hub an.

Technische Daten in der Praxis

PD-Anschluss: Unterstützt bis zu 100W Eingangsleistung zum Laden des Laptops.
Videoausgänge: Unterstützen bis zu 4K@60Hz Auflösung.

Abbildungen und Diagramme

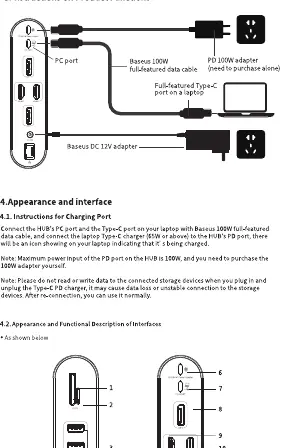

Der Hub benötigt eine Verbindung zum Laptop (TO HOST) und eine separate Stromversorgung über das 12V-Netzteil.
