Bedienungsanleitung für Baseus Security N1 Plus Outdoor Camera 2K 2-Cam Kit
Erfahren Sie, wie Sie das Baseus Security N1 Plus Outdoor Camera 2K 2-Cam Kit einrichten, installieren und warten. Vollständige Anleitung zur Montage, Speichererweiterung und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Baseus Security N1 Plus Kit besteht aus einer H1 HomeStation und zwei N1 Plus Kameras. Die Einrichtung erfolgt über die Baseus Security App nach Verbindung der HomeStation mit dem Router. S. 2, 3
Wichtigste Schritte
- Kameras aufladen S. 4
- Festplatte installieren S. 5, 6
Erste Inbetriebnahme
- HomeStation mit Router verbinden und App installieren. S. 3
Wartung und Reset
- Reset-Knopf befindet sich auf der Rückseite der HomeStation. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Auflösung | 2304x1296 | Kamera-Auflösung | S. 6 |
| Wasserdichtigkeit | IP67 | Schutzklasse der Kamera | S. 6 |
Wo es im PDF steht
- Lieferumfang und Übersicht S. 2
- Einrichtung S. 3
- Kamera-Installation S. 4
- Festplatten-Erweiterung S. 5, 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Einrichtungs- und Wartungsanweisungen für das Baseus Security N1 Plus Outdoor Camera 2K 2-Cam Kit. Vor der ersten Inbetriebnahme müssen die Kameras vollständig aufgeladen werden. Die Einrichtung erfolgt über die Baseus Security App.
Lieferumfang
- 1x H1 HomeStation (Modell S1UA00)
- 2x N1 Plus Outdoor Kamera (Modell S0TZ00)
- Netzteil, Ethernet-Kabel, Schraubensets
- Ladekabel (USB-A auf USB-C)

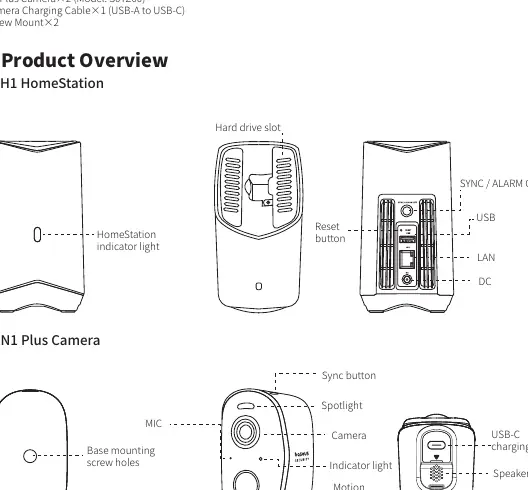

Produktübersicht
Die H1 HomeStation verfügt über einen Steckplatz für Festplatten, einen Reset-Knopf, USB- und LAN-Anschlüsse sowie einen DC-Eingang. Die N1 Plus Kamera ist mit einem Mikrofon, Bewegungssensor, Scheinwerfer und einem USB-C-Ladeanschluss ausgestattet.
Einrichtung
- Schließen Sie die H1 HomeStation an Ihren Router an und schalten Sie sie ein.
- Warten Sie, bis die LED blau leuchtet (ca. 1 Minute).
- Laden Sie die Baseus Security App herunter und registrieren Sie ein Konto.
- Folgen Sie den Anweisungen in der App, um die HomeStation und die Kameras hinzuzufügen.
Kamera aufladen
Laden Sie beide Kameras vor der ersten Nutzung vollständig auf (ca. 6 Stunden). Eine langsam blinkende blaue LED signalisiert den Ladevorgang; erlischt die LED, ist der Akku voll geladen.
Kameramontage
Die empfohlene Montagehöhe beträgt 2-3 Meter über dem Boden. Bohren Sie Löcher mit einem 6 mm Bohrer und verwenden Sie bei harten Materialien (Beton, Ziegel, Stuck) die mitgelieferten Dübel. Schrauben Sie die Halterung fest und richten Sie die Kamera aus.

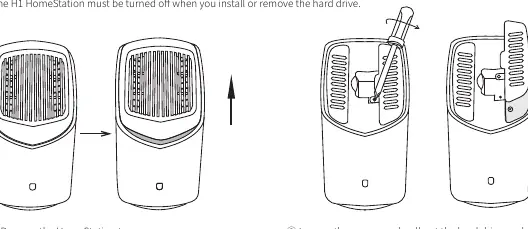

Speichererweiterung
Die H1 HomeStation unterstützt die Erweiterung mit einer 2.5-Zoll SATA HDD oder SSD (max. 16TB). Schalten Sie die HomeStation vor dem Einbau aus, entfernen Sie die obere Abdeckung und das Festplattengehäuse, um das Laufwerk zu installieren.
Technische Daten
- Kamera-Auflösung: 2304x1296
- Wasserdichtigkeit: IP67
- Nachtsicht: Farb-Nachtsicht
- Festplatten-Schnittstelle: SATA (2.5 Zoll)
Sicherheitshinweise
Das Gerät ist kein Spielzeug. Halten Sie Kleinteile und Kabel von Kindern fern (Strangulationsgefahr). Betreiben Sie das Gerät nur innerhalb der angegebenen Temperaturbereiche und verwenden Sie nur das mitgelieferte Netzteil.
Praktische Hilfe
Typische Probleme
Kamera lädt nicht
Überprüfen Sie das USB-Kabel und das Ladegerät. Die Ladezeit beträgt ca. 6 Stunden.
HomeStation nicht bereit
Stellen Sie sicher, dass die LED blau leuchtet. Dies dauert ca. 1 Minute nach dem Einschalten.
Vor der Verwendung
- Kameras vor der ersten Verwendung vollständig aufladen (ca. 6 Stunden).
- Baseus Security App herunterladen und Konto registrieren.
- HomeStation mit dem Router verbinden.
- Montageort wählen (empfohlen 2-3 Meter Höhe).
Technische Daten in der Praxis
- Wasserdichtigkeit
- IP67-Zertifizierung, geeignet für den Außenbereich.
- Speichererweiterung
- Unterstützt 2.5-Zoll SATA HDD/SSD bis zu 16TB.
Abbildungen und Diagramme
- Die HomeStation-Rückseite zeigt den Reset-Knopf, USB-Port, LAN-Anschluss und DC-Eingang.
- Die Kamera-Montage erfordert das Bohren von Löchern mit einem 6 mm Bohrer.
Modellkompatibilität
- Festplatte: 2.5 Zoll SATA HDD oder SSD erforderlich.
- Betriebstemperatur Kamera: -20°C bis 50°C.
- Betriebstemperatur HomeStation: -10°C bis 40°C.
