Bedienungsanleitung für AudioControl Space Series SPC-W10 Subwoofer-Gehäuse
Erfahren Sie, wie Sie das AudioControl Space Series SPC-W10 Subwoofer-Gehäuse sicher installieren, anschließen und warten. Vollständiger Leitfaden zu Anschlüssen, Montage und technischen Daten.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das AudioControl SPC-W10 ist ein 10-Zoll-Subwoofer-Gehäuse. Es kann entweder über den mitgelieferten Quick-Plug-Kabelbaum oder über Standard-Druckklemmen angeschlossen werden. S. 4
Wichtigste Schritte
- Montage des Gehäuses S. 4
- Anschluss der Lautsprecherkabel S. 4
Erste Inbetriebnahme
- Einspielzeit beachten S. 3
Weitere 3 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Verzerrung durch Clipping
Stellen Sie sicher, dass der Verstärker nicht überlastet ist und das Signal nicht clippt.
S. 3Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| RMS-Leistung | 200W - 600W | Empfohlener Leistungsbereich | S. 5, 10 |
| Impedanz | 2 Ohm | Nennimpedanz | S. 5, 10 |
Wo es im PDF steht
- Sicherheitshinweise S. 2
- Montage und Anschluss S. 4
- Technische Daten S. 5, 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält wichtige Anweisungen für die Installation und den Betrieb des AudioControl Space Series SPC-W10 Subwoofer-Gehäuses. Eine unsachgemäße Installation kann zu dauerhaften Verletzungen oder zum Tod führen. Stellen Sie sicher, dass das Gehäuse ordnungsgemäß im Fahrzeug befestigt ist und keine Kraftstoffleitungen, Stromkabel oder Bremsleitungen beim Bohren beschädigt werden.
Produktmerkmale
- Versiegeltes Keilgehäuse (Sealed Wedge Enclosure)
- 10-Zoll-Subwoofer (SPC-10S2)
- Roadkill-Armor beschichtete Oberfläche
- Marine-taugliches Vinyl
- 600 Watt RMS maximale Belastbarkeit
Anschlussmöglichkeiten
Das Gehäuse bietet zwei Methoden zum Anschluss. Es wird nur eine Methode benötigt:
- Quick-Plug-Kabelbaum: Ein rotes und schwarzes 12-Gauge-Kabel. Rot ist positiv, Schwarz ist negativ. Die Kabel sind bereits vorverzinnt. Es wird empfohlen, sie zu verlöten und mit Schrumpfschlauch zu isolieren.
- Standard-Lautsprecher-Druckklemmen: Isolieren Sie das Lautsprecherkabel mindestens 1/2 Zoll ab, drücken Sie die Klemme herunter und führen Sie den Draht ein.
Montage des Gehäuses
Das Gehäuse kann auf zwei Arten montiert werden:
- Back Mount (Rückwandmontage): Befestigen Sie die Halterung mit der mitgelieferten M6 x 8mm Schraube am Gehäuse.
- Floor Mount (Bodenmontage): Befestigen Sie die Halterung ebenfalls mit der M6 x 8mm Schraube am Gehäuse.
Achten Sie bei der Montage unbedingt darauf, keine elektrischen Leitungen oder Kraftstoffleitungen im Fahrzeug zu beschädigen.
Betrieb und Wartung
Um Schäden am Subwoofer zu vermeiden, beachten Sie folgende Hinweise:
- Überlastung (Overpowering): Vermeiden Sie zu viel Leistung, da dies zu Verzerrungen und mechanischen Schäden (z. B. Rissen in der Membran) führen kann.
- Unterlastung (Underpowering): Ein übersteuerter Verstärker, der ein geclipptes Signal sendet, kann die Schwingspule überhitzen und beschädigen.
- Einspielzeit (Break-In): Geben Sie dem Subwoofer Zeit, sich einzuspielen, um die Langlebigkeit der Aufhängungskomponenten zu gewährleisten.
- Subsonic-Filter: Es wird empfohlen, einen Infraschallfilter (Subsonic-Filter) 1/2 Oktave unter der Resonanzfrequenz (Fb) einzusetzen, um übermäßige Membranauslenkungen zu verhindern.

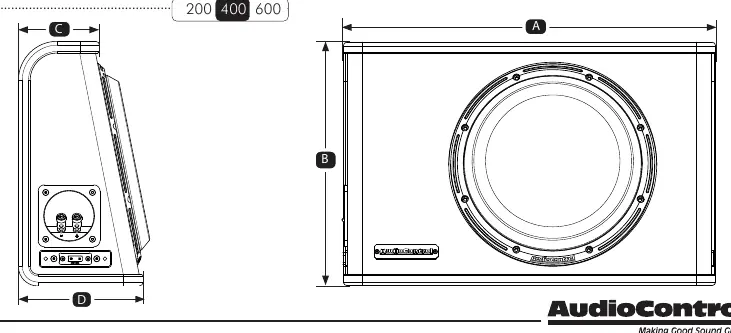

Technische Daten
- Woofer-Größe: 10 Zoll
- Subwoofer-Modell: SPC-10S2
- Frequenzgang: 20-150 Hz
- Empfindlichkeit: 86.1 dB
- Impedanz: 2 Ohm
- RMS-Leistung: 200W - 600W (400W ideal)
- Gehäusetyp: Versiegelt
Garantie
Die Garantie gilt für ein Jahr ab Kaufdatum, sofern das Produkt bei einem autorisierten AudioControl-Händler gekauft wurde. Wenn die Installation durch einen autorisierten Händler erfolgt, verlängert sich die Garantie auf zwei Jahre. Eine Registrierung des Kaufs innerhalb von 15 Tagen unter www.audiocontrol.com/product-registration ist erforderlich.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Verzerrter Klang oder Clipping
Stellen Sie sicher, dass der Verstärker nicht überlastet ist und kein geclipptes Signal sendet. Passen Sie die Verstärkung (Gain) und die Frequenzweiche korrekt an.
Mechanische Schäden am Subwoofer
Vermeiden Sie Überlastung (Overpowering) und verwenden Sie einen Subsonic-Filter, um übermäßige Membranauslenkungen zu verhindern.
Vor der Verwendung
- Prüfen Sie vor dem Bohren auf Kraftstoff- und Elektroleitungen im Fahrzeug.
- Verwenden Sie 10-14 AWG Lautsprecherkabel für eine ausreichende Stromzufuhr.
- Registrieren Sie Ihr Produkt innerhalb von 15 Tagen nach dem Kauf online.
- Bewahren Sie den Original-Kaufbeleg für Garantieansprüche auf.
- Verwenden Sie einen Subsonic-Filter, um den Subwoofer zu schützen.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- RMS-Leistung
- 200W - 600W (400W ideal) für optimale Leistung.
- Frequenzgang
- 20-150 Hz für tiefe Basswiedergabe.
Abbildungen und Diagramme

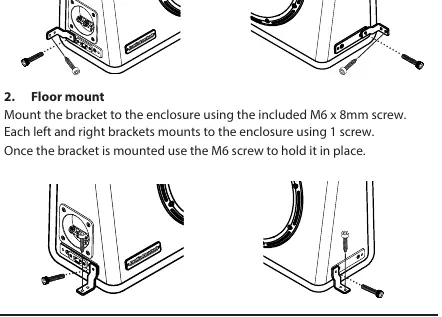

- Die Montageanleitung zeigt die Verwendung der M6 x 8mm Schrauben für die Back- und Floor-Mount-Halterungen.

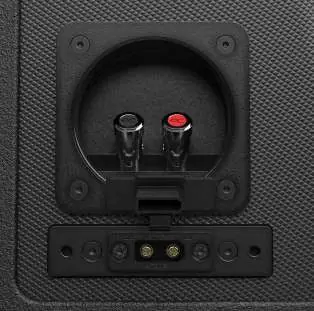

- Die Anschlussdiagramme zeigen die Belegung der Quick-Plug-Harnesse und der Standard-Druckklemmen (Rot = Positiv, Schwarz = Negativ).
Modellkompatibilität
- Kompatibel mit AudioControl Verstärkern.
- Nicht für den Einsatz im Weltraum getestet.
