Bedienungsanleitung für AudioControl PNW-65 Koaxial-Lautsprecher
Erfahren Sie, wie Sie Ihre AudioControl PNW-65 Koaxial-Lautsprecher sicher installieren und anschließen. Diese Anleitung enthält technische Daten, Installationsschritte für Werks- und benutzerdefinierte Standorte sowie wichtige...
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die AudioControl PNW-65 sind 6,5-Zoll-Koaxial-Lautsprecher. Die Installation erfordert die Verwendung von 14-18 Gauge Lautsprecherkabeln, wobei der große Anschluss positiv (+) und der kleine Anschluss negativ (-) ist. S. 1, 5
Wichtigste Schritte
- Registrieren Sie Ihr Produkt innerhalb von 15 Tagen nach dem Kauf online, um die Garantie zu aktivieren. S. 6
Erste Inbetriebnahme
- Stellen Sie sicher, dass die Einbaufläche flach ist und keine Hindernisse (wie Fensterheber) den Lautsprecher blockieren. Verwenden Sie 14-18 Gauge Kabel. S. 5
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Größe | 6.5 Zoll / 166 mm | Gesamtdurchmesser ohne Gitter | S. 4 |
| Frequenzbereich | 60-20K Hz | Systemfrequenzgang | S. 4 |
| Impedanz | 2.3 Ohm | Gleichstromwiderstand | S. 4 |
Wo es im PDF steht
- Technische Daten S. 4
- Installationsanleitung S. 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung bietet Installations- und Betriebshinweise für die AudioControl PNW-65 Koaxial-Lautsprecher. Sie enthält wichtige Sicherheitshinweise, technische Spezifikationen sowie Anleitungen für die Installation am Werksstandort oder an benutzerdefinierten Positionen.
Sicherheitshinweise
- Die Installation sollte von qualifiziertem Personal durchgeführt werden, um Schäden an Kraftstoffleitungen, elektrischen Kabeln oder Bremssystemen zu vermeiden.
- Verwenden Sie für die PNW-Serie Lautsprecherkabel mit einer Stärke von 14-18 Gauge.
- Setzen Sie das Gerät nicht Wasser aus und reinigen Sie es nur mit einem trockenen Tuch.
- Schützen Sie Ihr Gehör vor hohen Schalldruckpegeln.
Installation
Installation am Werksstandort
Entfernen Sie das Werksgitter oder die Verkleidung, um Zugang zum Lautsprecher zu erhalten. Trennen Sie die vorhandene Verkabelung, entfernen Sie den alten Lautsprecher und schließen Sie den PNW-65 an. Verwenden Sie die vorhandene Hardware zur Befestigung.
Installation am benutzerdefinierten Standort
Stellen Sie sicher, dass die Montagefläche flach ist und die Einbautiefe ausreicht. Prüfen Sie bei Türeinbau, ob Fensterheber oder Schlösser den Lautsprecher blockieren könnten. Markieren Sie die Position mit der Ausschnittschablone, schneiden Sie das Loch aus, verkabeln Sie den Lautsprecher und befestigen Sie ihn mit der mitgelieferten Hardware.
Anschluss
- Großer Lautsprecheranschluss = positiv (+).
- Kleiner Lautsprecheranschluss = negativ (-).
Technische Daten
Die PNW-65 Lautsprecher verfügen über einen Butterworth-Frequenzweichen-Typ mit einer Trennfrequenz von 5250 Hz. Der Frequenzbereich liegt bei 60-20K Hz bei einer Impedanz von 2.3 Ohm.
Garantie
AudioControl gewährt eine einjährige Garantie auf Material- und Verarbeitungsfehler. Die Garantiezeit verlängert sich auf zwei Jahre, wenn das Produkt von einem autorisierten AudioControl-Händler installiert wurde. Eine Registrierung des Kaufs innerhalb von 15 Tagen ist erforderlich.
Praktische Hilfe
Typische Probleme
Lautsprecher funktioniert nicht oder klingt schlecht
Überprüfen Sie die Verkabelung und stellen Sie sicher, dass die Anschlüsse korrekt sind (groß = +, klein = -).
Unsicherheit bei der Installation
Wenn Sie keine Erfahrung mit Fahrzeugelektronik haben, suchen Sie einen qualifizierten AudioControl-Händler auf.
Vor der Verwendung
- Stellen Sie sicher, dass die Einbautiefe ausreicht (siehe technische Daten).
- Verwenden Sie 14-18 Gauge Lautsprecherkabel.
- Prüfen Sie bei Türeinbau, ob Fensterheber oder Schlösser den Lautsprecher blockieren.
- Stellen Sie sicher, dass die Oberfläche für die Montage flach ist.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Crossover Type
- Butterworth-Filter für die Trennung der Frequenzen zwischen Woofer und Hochtöner.
- DC Resistance (Re)
- Gleichstromwiderstand von 2.3 Ohm.
- System Frequency Response
- Frequenzbereich von 60 Hz bis 20 kHz.
Abbildungen und Diagramme
- Die Diagramme zeigen die Abmessungen des Lautsprechers (A-F) für die Planung des Einbaus.

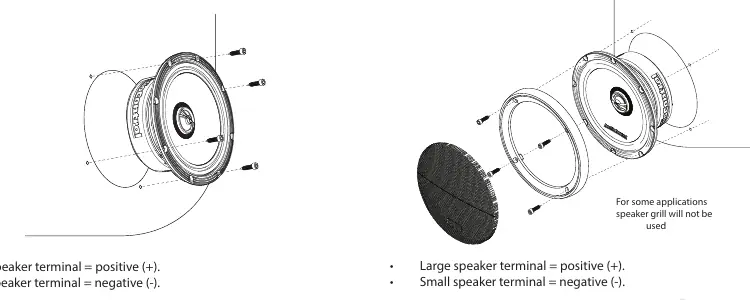

- Die Installationsskizzen verdeutlichen die Montage des Lautsprechers mit und ohne Gitter.
Modellkompatibilität
- Für einige Anwendungen wird das Lautsprechergitter nicht benötigt.
