Bedienungsanleitung für AudioControl 161EPICEM Epicenter Micro
Erfahren Sie, wie Sie den AudioControl 161EPICEM Epicenter Micro installieren und konfigurieren. Dieser Leitfaden enthält Anweisungen zur Verkabelung, Einstellung der ParaBASS-Parameter, Fehlerbehebung und technische Daten.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Epicenter Micro ist ein Bass-Restaurierungsprozessor, der verlorene Bassfrequenzen durch harmonische Analyse wiederherstellt. Er wird zwischen der Audioquelle und dem Verstärker installiert. S. 1, 5
Wichtigste Schritte
- Installation im Signalpfad S. 5, 9
- Einstellung der LMC-Last S. 6
Erste Inbetriebnahme
- Equalizer auf Null-Boost stellen S. 5
Weitere 3 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Kein Strom
Prüfen Sie Power-LED, Remote-Kabel und Sicherung.
S. 16
Verzerrter Klang
Bass-Maximizer-Effekt reduzieren, PFM-Filter aktivieren oder Ausgangsspannung senken.
S. 16Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Frequenzgang | 10Hz - 22kHz | Frequenzbereich des Geräts | S. 18 |
| Max. Ausgangspegel | 13V Peak | Maximale Ausgangsspannung | S. 18 |
Wo es im PDF steht
- Funktionen S. 1, 4
- Installation S. 9, 10
- Systembeispiele S. 13, 14, 15
- Technische Daten S. 18
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der AudioControl Epicenter Micro ist ein Bass-Restaurierungsprozessor, der entwickelt wurde, um verlorene Bassfrequenzen in Audiosignalen wiederherzustellen. Die Installation sollte im Signalpfad zwischen der Quelle und dem Verstärker erfolgen, idealerweise vor einer Frequenzweiche. Vor der Installation ist es wichtig, die Batterie abzuklemmen und sicherzustellen, dass Equalizer-Einstellungen auf Null stehen, um eine optimale Leistung zu gewährleisten.
Produktbeschreibung

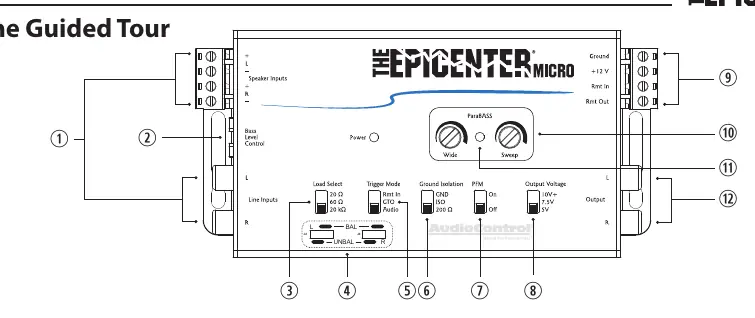

Das Gerät verfügt über eine Bass-Maximizer-Schaltung, ParaBASS-Steuerung, LMC-Lastwahl-Eingangsstufe, PFM-Subsonic-Filter und GTO-Signalerkennung. Es wird mit einer ACR-4-Fernbedienung geliefert, die sowohl den Bass-Maximizer-Effekt als auch die Gesamtlautstärke steuert.
Installation
Platzierung: Installieren Sie das Gerät im Signalpfad nach der Quelle und vor der Frequenzweiche. Es kann vor oder nach einem Equalizer installiert werden, wobei die Installation davor empfohlen wird.
Montage: Wählen Sie einen permanenten Montageort, markieren Sie die Löcher, bohren Sie kleine Pilotlöcher und sichern Sie das Gehäuse mit selbstschneidenden Schrauben.
Stromanschlüsse: Verwenden Sie 18-Gauge-Draht oder größer. Schließen Sie den Ground-Anschluss an einen verifizierten Massepunkt an (nicht an die Masse des Werksradios). Schließen Sie +12V an eine konstante 12V-Quelle an, abgesichert mit 1 Ampere. Verbinden Sie den Remote-Eingang mit dem Remote-Turn-On des Radios.
Konfiguration und Einstellungen
LMC Load Select: Passt die Eingangsimpedanz an, um Werksverstärker zu täuschen. 20Ω für Dodge/Chrysler/Jeep/Ram/Fiat (Basis-System), 60Ω für Premium-Systeme, 20kΩ für alle anderen Anwendungen.
Trigger-Modus: Wählen Sie zwischen Remote In (12V), GTO (Signalerkennung) oder Audio (Signalerkennung am Eingang).
Ground Isolation: Bei Störgeräuschen (Lichtmaschine, Blinker) kann die Einstellung von ISO auf GND oder 200Ω geändert werden.
PFM-Subsonic-Filter: Ein Filter bei 20Hz, um Subwoofer vor extrem tiefen Frequenzen zu schützen. Kann bei Bedarf umgangen werden (Bypass).
Output Voltage: Einstellbar, um die Ausgangsspannung an den nachgeschalteten Verstärker anzupassen (5V, 7.5V, 10V+).
ParaBASS-Einstellungen
Die ParaBASS-Steuerung ermöglicht die Anpassung der Basswiedergabe an die Fahrzeugakustik. Der Sweep-Regler wählt die Mittenfrequenz (27-63 Hz), während der Wide-Regler die Form des Filters um diese Frequenz bestimmt.
Fehlerbehebung
- Kein Strom: Prüfen Sie die Power-LED am Gerät, die Verkabelung des Remote-Kabels und die Sicherung.
- Keine Bass-Wiederherstellung: Prüfen Sie, ob das Gerät vor der Frequenzweiche installiert ist und ob das ACR-4-Kabel vollständig eingesteckt ist.
- Verzerrter Klang: Reduzieren Sie den Bass-Maximizer-Effekt, aktivieren Sie den PFM-Filter oder reduzieren Sie die Ausgangsspannung.
Praktische Hilfe
Typische Probleme
Kein Strom (LED am Remote leuchtet nicht)
Prüfen Sie die Power-LED am Gehäuse. Wenn diese leuchtet, prüfen Sie das Kabel zur Fernbedienung. Wenn nicht, prüfen Sie Strom- und Remote-Kabel sowie die Sicherung.
Keine Bass-Wiederherstellung
Stellen Sie sicher, dass das Gerät vor der Frequenzweiche installiert ist. Drehen Sie den äußeren Knopf des ACR-4 im Uhrzeigersinn. Prüfen Sie, ob das ACR-4-Kabel fest sitzt.
Verzerrter Klang
Reduzieren Sie den Bass-Maximizer-Effekt (Knöpfe gegen den Uhrzeigersinn drehen). Aktivieren Sie den PFM-Filter oder senken Sie die Ausgangsspannung (z.B. auf 5V).
Vor der Verwendung
- Trennen Sie den Minuspol der Batterie vor der Installation.
- Stellen Sie Equalizer-Einstellungen auf Null-Boost.
- Reduzieren Sie andere Bass- oder Loudness-Einstellungen vor dem Einschalten.
- Stellen Sie sicher, dass das Gerät vor der Frequenzweiche installiert ist.
- Verwenden Sie 18-Gauge-Draht für Stromanschlüsse.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme

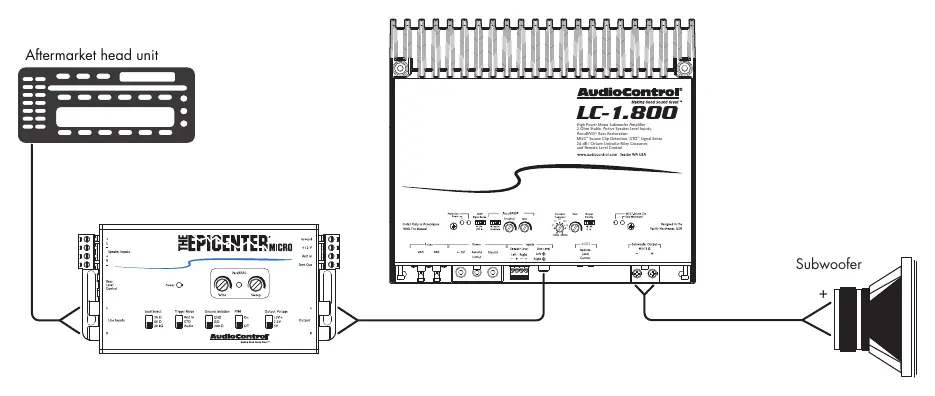

- System #1: Bass-Erweiterung für Aftermarket-Systeme (Verbindung zwischen Headunit, Epicenter Micro, Verstärker und Subwoofer).
- System #2: Bass-Erweiterung für Werkssysteme.

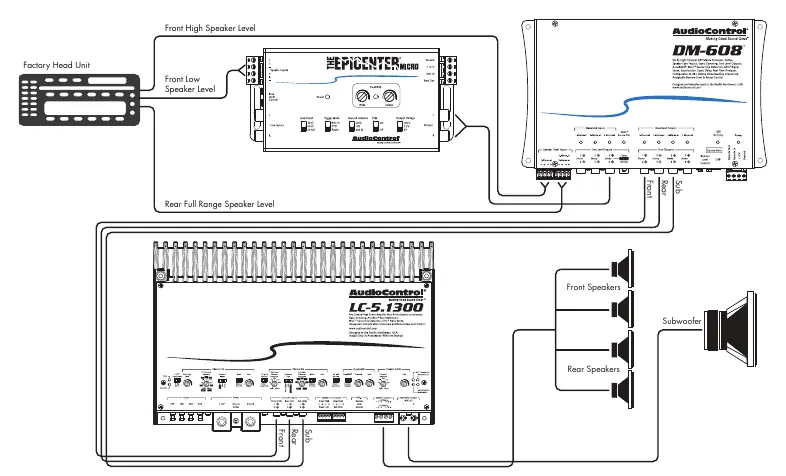

- System #3: Bass-Erweiterung für Sound-Quality-Systeme mit DSP (DM-608).
Modellkompatibilität
- 20Ω Lastwahl: Dodge/Chrysler/Jeep/Ram/Fiat (Basis-System).
- 60Ω Lastwahl: Dodge/Chrysler/Jeep/Ram/Fiat (Premium-System).
- 20kΩ Lastwahl: Alle anderen Anwendungen.
