Installationsanleitung für Axxess Jeep Gladiator JT 2020-Up Radio-Einbausatz
Detaillierte Installationsanleitung für den Axxess Radio-Einbausatz im Jeep Gladiator JT (ab 2020). Erfahren Sie, wie Sie das Armaturenbrett demontieren, das Pioneer-Radio einbauen, die Kamera anschließen und die Axxess-Schnittstelle...
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Kit ermöglicht den Einbau eines Pioneer-Radios in einen Jeep Gladiator JT (ab 2020) unter Beibehaltung der Werksfunktionen wie HVAC-Steuerung und Lenkradtasten. S. 1, 4
Wichtigste Schritte
- Demontage des Armaturenbretts S. 2
- Installation der Kamera S. 6, 7, 8, 9
- Konfiguration des Radios S. 14
Erste Inbetriebnahme
- Fahrzeugauswahl im Menü S. 14
Weitere 3 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Kamera-Stromversorgung
Verbinden Sie das rote Kabel mit dem Rückfahr-Trigger und das schwarze Kabel mit der Gehäusemasse.
S. 10, 16Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Kamera-Auflösung | 550 TV-Linien | Bildschärfe der Kamera | S. 16 |
| Blickwinkel | 160 Grad | Sichtfeld der Kamera | S. 16 |
| Wasserbeständigkeit | IP68 | Schutz gegen Wasser und Staub | S. 16 |
Wo es im PDF steht
- Armaturenbrett-Demontage S. 2
- Kamera-Installation S. 6, 7, 8, 9
- Verkabelung S. 12
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Installationskit (AXPIO-JT1) wurde speziell für den Einbau von Pioneer-Radios (Modelle DMH-W4600NEX/WC4660NEX) in den Jeep Gladiator JT (ab 2020) entwickelt. Das System ermöglicht die Beibehaltung wichtiger Werksfunktionen, einschließlich HVAC-Steuerung (Klimaanlage), Lenkrad-Audio-Steuerung und Sicherheits-Signaltöne. Es ist sowohl für Fahrzeuge mit Single-Zone als auch mit Dual-Zone Klimaanlage geeignet.
Vorbereitung und Werkzeuge
Für die Installation werden folgende Werkzeuge benötigt:
- Panel-Entfernungswerkzeug
- Phillips-Schraubendreher
- Torx-Schraubendreher
- Crimpzange und Verbinder (oder Lötkolben, Lötzinn und Schrumpfschlauch)
- Klebeband, Seitenschneider und Kabelbinder
Demontage des Armaturenbretts
- Entfernen Sie die Verkleidung unter der Lenksäule.
- Verwenden Sie das Panel-Entfernungswerkzeug, um die Klimabedienblende vorsichtig auszuklipsen. Trennen Sie die HVAC- und Start/Stopp-Stecker und legen Sie die Blende beiseite.
- Lösen Sie die zwei Phillips-Schrauben der Radio-Blende, klipsen Sie diese von unten beginnend aus und entfernen Sie sie.
- Entfernen Sie die vier Phillips-Schrauben, die das Werksradio halten, trennen Sie die Verkabelung und nehmen Sie das Radio heraus.
Montage des Radio-Einbausatzes
Radio-Vorbereitung:
- Befestigen Sie die flachen Radiohalterungen am Radio mit den mitgelieferten Schrauben.
- Verbinden Sie den Werkskabelbaum und den Antennenadapter mit dem neuen Radio.
- Testen Sie das Radio vor dem endgültigen Einbau, indem Sie die negative Batterieklemme wieder anschließen.
- Setzen Sie das Radio in das Armaturenbrett ein und sichern Sie es mit den Werkschrauben.
- Bringen Sie die vier mitgelieferten Panel-Clips an der Radioblende an und klipsen Sie die Blende über das Radio.
Installation der Kamera
Das Kit enthält eine IP68-wasserfeste Kamera als direkten Ersatz für die Werkskamera.

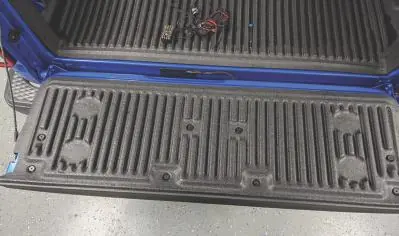

- Entfernen Sie die Schrauben der Heckklappenverkleidung und nehmen Sie die Verkleidung ab.
- Trennen Sie das rosa Kamerakabel (wird bei dieser Installation nicht verwendet).
- Entfernen Sie den Halteclip der Kamera und schieben Sie die Kamera zur Vorderseite der Heckklappe heraus.
- Wählen Sie die passende Halterung (1 für Rückfahrkamera, 2 für Surround-View/360-Systeme).
- Montieren Sie die neue Kamera in das Gehäuse und führen Sie das Kabel entlang der Werksverkabelung zum Fahrzeuginneren.
- Schließen Sie das rote Kabel an den Rückfahr-Trigger und das schwarze Kabel an die Gehäusemasse an.
Konfiguration und Radio-Betrieb
Nach dem Einbau muss das Fahrzeug im Radio-Menü unter "Vehicle Selection" korrekt ausgewählt werden, um HVAC-Funktionen und Lenkradtasten zu aktivieren. Das Radio startet nach der Bestätigung neu und speichert die Einstellungen.
Technische Daten
- Kamera-Auflösung: 550 TV-Linien
- Blickwinkel: 160 Grad
- Schutzklasse: IP68 (wasserfest)
- Zubehör: 3' USB/AUX/HDMI-Ersatzkabel
Praktische Hilfe
Typische Probleme
Kamera-Bild wird nicht angezeigt
Überprüfen Sie die Verbindung des roten Kabels mit dem Rückfahr-Trigger und stellen Sie sicher, dass das schwarze Kabel eine solide Masseverbindung hat.
HVAC-Steuerung oder Lenkradtasten funktionieren nicht
Stellen Sie sicher, dass im Radio-Menü unter 'Vehicle Selection' das korrekte Fahrzeugmodell ausgewählt und bestätigt wurde.
360-Grad-Kamerasystem funktioniert nicht
Dieses Kit ersetzt die Werks-Rückfahrkamera; das 360-Grad-System wird bei Verwendung dieses Kits nicht beibehalten.
Vor der Verwendung
- Panel-Entfernungswerkzeug bereitstellen.
- Phillips- und Torx-Schraubendreher bereitlegen.
- Batterie abklemmen.
- Kompatibilität des Pioneer-Radios prüfen (DMH-W4600NEX/WC4660NEX).
- Sicherstellen, dass alle Kabeladapter vorhanden sind.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- 550 TV-Linien
- Ein Maß für die horizontale Auflösung der Kamera; höher bedeutet ein schärferes Bild.
Abbildungen und Diagramme
- Die Verkabelungsübersicht zeigt die Anschlüsse für das Axxess-Interface, die Kamera-Stromversorgung und die CAN-Bus-Verbindungen.
- Die Abbildungen zur Demontage zeigen die Position der Schrauben und Clips an der Klimabedienblende und dem Radio.
Modellkompatibilität
- Kompatibel mit Jeep Gladiator JT 2020-Up.
- Unterstützt sowohl Single-Zone als auch Dual-Zone Klimaanlagen.
- Behält Werks-HVAC-Funktionen und Lenkradtasten bei.
- Nicht kompatibel mit dem 360-Grad-Kamerasystem.
