Bedienungsanleitung für AudioControl THREE.2 In-Dash System Controller

Wichtige Informationen aus der Anleitung

Der AudioControl THREE.2 ist ein In-Dash-Systemcontroller, der als Vorverstärker, Equalizer und Frequenzweiche fungiert. Diese Anleitung führt Sie durch die Installation, die Verkabelung und die optimale Einstellung Ihres Audiosystems. Beachten Sie, dass eine Installation durch einen autorisierten Fachhändler die Garantie auf 5 Jahre verlängert, während eine Eigeninstallation eine 1-jährige Garantie bietet.

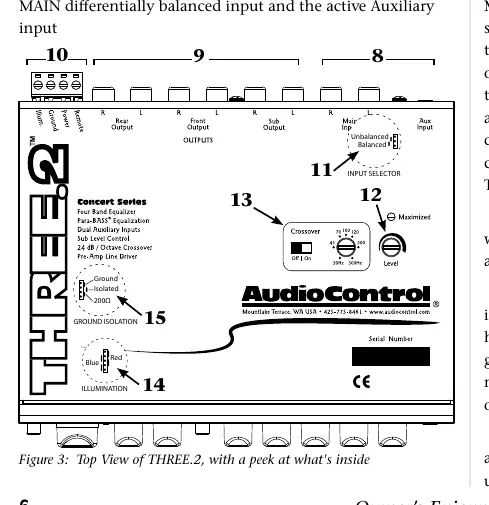

Produktübersicht und Funktionen

• Grafischer Stereo-Equalizer: Drei Frequenzbänder (125Hz, 1.25KHz, 10KHz) mit 12dB Boost/Cut.
• Para-BASS: Spezielle Bass-Konturierung mit einstellbarer Frequenz (40-80Hz) und Gain.
• Eingangswahl: Haupt-RCA-Eingang und zwei Aux-Eingänge (einer vorne, einer hinten).
• 24dB/Oktave Linkwitz-Riley Frequenzweiche: Präzise Frequenzsteuerung.
• Line Driver: Erhöht die Signalspannung auf bis zu 13 Volt Spitze.
• Master-Lautstärkeregler und Fader-Steuerung.

Installation und Montage

Das Gerät kann an oder in der Nähe des Armaturenbretts montiert werden. Vermeiden Sie Montageorte in der Nähe von Hitzequellen (Motorraum, Auspuff) oder Bereichen, die Feuchtigkeit ausgesetzt sind. Nutzen Sie die mitgelieferten Halterungen für eine sichere Befestigung unter dem Armaturenbrett oder im Handschuhfach. Stellen Sie sicher, dass das Gerät fest montiert ist, um Schäden durch Vibrationen oder Beschleunigung zu vermeiden.

Stromversorgung und Verkabelung

Trennen Sie vor Beginn der Arbeiten den Minuspol der Fahrzeugbatterie. Verwenden Sie für die Stromversorgung (Power) ein Kabel mit mindestens 18 Gauge. Verbinden Sie das Remote-Kabel mit dem Remote-Ausgang Ihres Hauptgeräts. Das Massekabel sollte an einen verifizierten Massepunkt oder direkt an die Batterie geführt werden. Die Beleuchtung kann an eine geschaltete 12V-Quelle oder den Dimmer des Armaturenbretts angeschlossen werden.

Audio-Verkabelung und Konfiguration

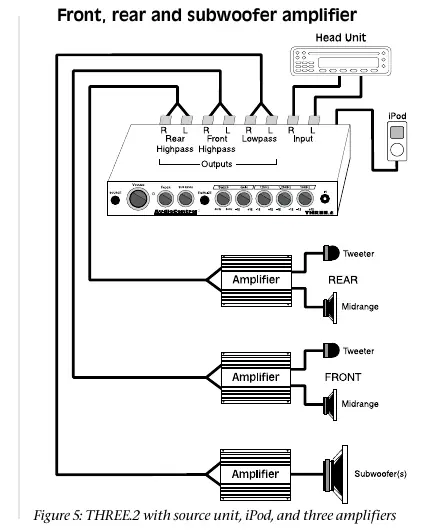

Der THREE.2 bietet flexible Anschlussmöglichkeiten für Front-, Rear- und Subwoofer-Verstärker. Nutzen Sie die RCA-Ausgänge für die Verbindung zu Ihren Verstärkern. Die Anleitung enthält detaillierte Diagramme für verschiedene Setups, einschließlich Systemen mit oder ohne festes Hauptgerät (z.B. für Boote oder Wohnmobile).

Pegelanpassung (Level Matching)

Um die beste Klangqualität zu erzielen, führen Sie eine Pegelanpassung durch: 1. Trennen Sie die Verstärker-RCA-Kabel. 2. Drehen Sie die Lautstärke des THREE.2 auf Maximum. 3. Spielen Sie Musik ab und drehen Sie die Lautstärke des Hauptgeräts auf das Maximum (ohne Verzerrung). 4. Justieren Sie den Input Gain am THREE.2, bis die gelbe 'Maximized'-LED flackert. 5. Schließen Sie die Verstärker wieder an und passen Sie deren Gain-Regler an.

Einstellung des Equalizers und Para-BASS

Die Equalizer-Bänder ermöglichen eine individuelle Klangabstimmung. Nutzen Sie den 125Hz-Regler für Mid-Bass, 1.25KHz für Vocals und 10KHz für Höhen. Der Para-BASS-Regler erlaubt es, die Basswiedergabe an die Fahrzeugakustik anzupassen, indem die Mittenfrequenz (Sweep) zwischen 40 und 80Hz gewählt und der Pegel (Gain) angepasst wird.

Fehlerbehebung

Bei Problemen wie fehlendem Ton, Rauschen oder Verzerrungen überprüfen Sie zunächst die Position des 'Source'-Knopfes, die Stromversorgung, die Masseverbindungen und die Gain-Einstellungen der Verstärker. Bei 'Whine'-Geräuschen (Lichtmaschinenpfeifen) stellen Sie sicher, dass alle Komponenten denselben Massepunkt nutzen oder experimentieren Sie mit den Ground-Isolation-Jumpern.
