Einbausatz für Autoradio Scosche ITCCR05B für Jeep Wrangler
Erfahren Sie, wie Sie das Scosche ITCCR05B Autoradio-Installationskit in Ihren Jeep Wrangler (ab 2018) einbauen. Diese Anleitung deckt Demontage, Verkabelung, Montage und die Bedienung der Touchscreen-Schnittstelle ab.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Scosche ITCCR05B ist ein Einbausatz für Autoradios in Jeep Wrangler-Fahrzeuge ab Baujahr 2018, der eine Touchscreen-Schnittstelle für Klimasteuerung und Fahrzeugfunktionen integriert. S. 1
Wichtigste Schritte
- Demontage der Verkleidung S. 2
- Anschluss der Verkabelung S. 3, 4
Erste Inbetriebnahme
- Reihenfolge der Montage S. 5
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Display-Fehlverhalten bei Hitze
Abkühlen lassen.
S. 1Wartung und Reset
- Zurücksetzen auf Werkseinstellungen S. 10
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Kompatibilität | 2018-up Jeep Wrangler | Fahrzeugmodell | S. 1 |
Wo es im PDF steht
- Demontage S. 2
- Verkabelung S. 3, 4
- Klimasteuerung S. 6, 7
- Einstellungen S. 9, 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Dieses Installationskit ist speziell für Jeep Wrangler-Fahrzeuge ab Baujahr 2018 konzipiert und für flache Radios ausgelegt. Vor Beginn der Arbeiten muss zwingend der Minuspol der Fahrzeugbatterie abgeklemmt werden, um elektrische Schäden zu vermeiden. Achten Sie darauf, keine Airbag-Verkabelungen zu beschädigen.
Demontage des Armaturenbretts
Um das neue Radio zu installieren, müssen die werkseitigen Komponenten entfernt werden:
- Entfernen Sie die Verkleidung der Motorstart-/Klimasteuerung mit einem geeigneten Werkzeug.

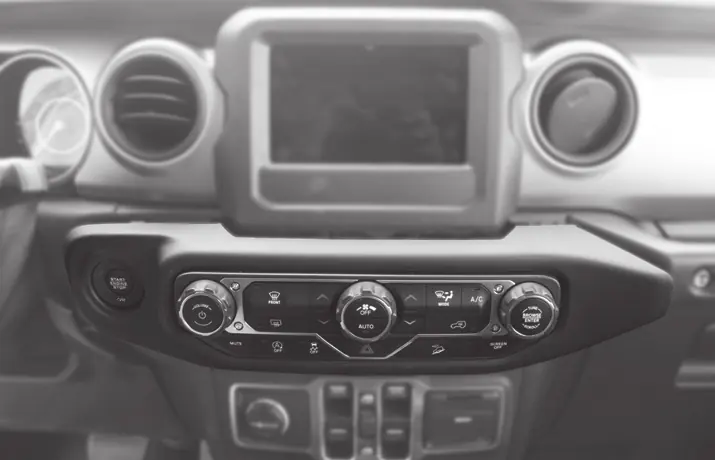

- Lösen Sie die Verkleidung des Radiobildschirms, die mit vier Clips befestigt ist.
- Schrauben Sie die vier 8mm-Schrauben heraus, die den Radiobildschirm halten (Schrauben für den Wiedereinbau aufbewahren).
- Entfernen Sie das rechteckige Modul, um Platz für die Verkabelung zu schaffen.
- Hängen Sie das Handschuhfach aus, indem Sie den Halteclip auf der linken Seite und die Lasche oben in der Mitte lösen.
Verkabelung und Anschlüsse
Verbinden Sie den Kabelbaum gemäß den Farbcodes:
- Weiß: Linker Lautsprecher vorne (+)
- Weiß/Schwarz: Linker Lautsprecher vorne (-)
- Grün: Linker Lautsprecher hinten (+)
- Grün/Schwarz: Linker Lautsprecher hinten (-)
- Grau: Rechter Lautsprecher vorne (+)
- Grau/Schwarz: Rechter Lautsprecher vorne (-)
- Violett: Rechter Lautsprecher hinten (+)
- Violett/Schwarz: Rechter Lautsprecher hinten (-)
- Gelb: +12V Dauerstrom
- Rot: +12V Zubehör
- Schwarz: Masse
Für die Lenkradfernbedienung (SWC) nutzen Sie die entsprechenden Kabel (Braun, Grau, Schwarz) und den 3,5mm-Stecker gemäß der Tabelle für Ihre Radiomarke.

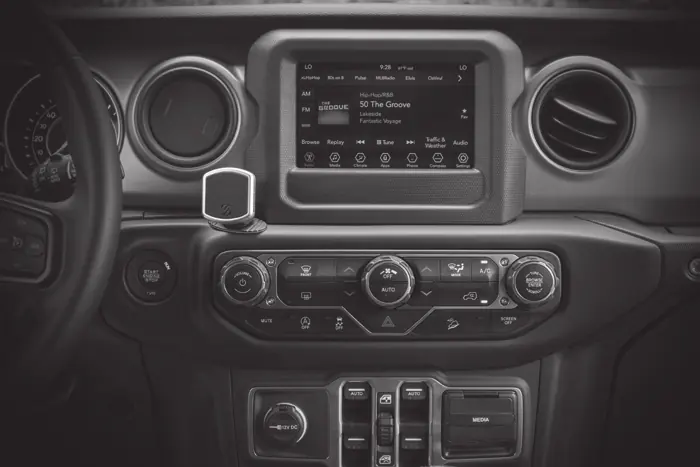

Montage des Kits
Montieren Sie die linken und rechten Halterungen an Ihrem neuen Autoradio. Führen Sie anschließend alle Verbindungen zum ITCCR05B-Modul durch und setzen Sie das System in umgekehrter Reihenfolge der Demontage wieder zusammen.
Bedienung der Klimasteuerung (Touchscreen)
Das Scosche-Interface ersetzt die werkseitigen Klimaregler durch einen Touchscreen:
- Temperatur: Nutzen Sie die Pfeiltasten (Auf/Ab) auf dem Bildschirm. Rot zeigt wärmere, Blau kühlere Luft an.
- Lüftergeschwindigkeit: Steuerung über die Lüfter-Symbole (+/-).
- Luftstrom: Umschalten zwischen verschiedenen Auslässen (Instrumententafel, Fußraum, Windschutzscheibe).
- Defrost/Defog: Tasten für Front- und Heckscheibenheizung.
- Auto: Automatische Steuerung der Innenraumtemperatur.
Menü-Navigation und Einstellungen
Drücken Sie die MENU-Taste, um auf Konfigurationen zuzugreifen:
- Fahrzeugeinstellungen: Zeit/Datum, Einheiten, Sicherheitsassistenten, Scheinwerferverzögerung, Türverriegelung.
- ITC-Einstellungen: Helligkeit (Tag/Nacht), Lautstärke (Piepton), Parkbremsenquelle, Rücksetzen auf Werkseinstellungen, Radiotyp-Auswahl.
- Sprache: Auswahl zwischen Englisch, Französisch und Spanisch.
Praktische Hilfe
Typische Probleme
Display zeigt bei extremen Temperaturen Fehlverhalten
Dies ist normal; der Betrieb sollte nach dem Abkühlen des Geräts wieder aufgenommen werden.
Airbag-Warnleuchte oder Fehler
Stellen Sie sicher, dass während der Installation keine Airbag-Verkabelung beschädigt oder getrennt wurde.
Vor der Verwendung
- Minuspol der Fahrzeugbatterie abklemmen
- Werkzeug zum Entfernen der Verkleidung (Panel Removal Tool) bereithalten
- 8mm Steckschlüssel oder Schraubendreher bereitstellen
- Kompatibilität des Radios prüfen (nur für flache Radios geeignet)
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- SWC (Steering Wheel Control)
- Anschlüsse für die Lenkradfernbedienung, abhängig von der Radiomarke.
Abbildungen und Diagramme
- Die Verkabelungsdiagramme zeigen die Pin-Belegung für den 24-Pin-Modulanschluss und den 14-Pin-Interface-Anschluss.
- Die Menü-Navigation nutzt Pfeiltasten und Schieberegler zur Einstellung von Zeit, Datum und Fahrzeugeinstellungen.
