Installationsanleitung für Axxess AXTC-FD3 Lenkradfernbedienungs- und Dateninterface

Detaillierte Installationsanleitung für das Axxess AXTC-FD3 Interface. Erfahren Sie, wie Sie das Gerät anschließen, programmieren und Fehler beheben.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das Axxess AXTC-FD3 ist ein Interface zur Beibehaltung der Lenkradfernbedienung in Ford-Fahrzeugen. Die Installation erfordert das Anschließen des Kabelbaums an das Fahrzeug und das Radio sowie einen automatischen Programmiervorgang über die Lenkradtasten. S. 1, 3

Wichtigste Schritte

Programmierung starten S. 3
Radio-Typ ändern S. 7

Erste Inbetriebnahme

Fahrertür öffnen, Zündung an, Kabelbaum verbinden, Volume Up Taste drücken bis LED nicht mehr blinkt. S. 3

Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

LED leuchtet dauerhaft rot

Programmierung fehlgeschlagen. Reset-Taste drücken und Vorgang wiederholen.

S. 4, 9

Wartung und Reset

Reset-Taste am Interface drücken. S. 4

Technische Daten

Parameter	Wert	Hinweis	Seiten
Zubehörstrom	10 Ampere	Maximale Strombelastbarkeit für Zubehör.	S. 1

Wo es im PDF steht

Anschlüsse S. 2
Programmierung S. 3
Fehlerbehebung S. 4

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Abbildungen anzeigen (4) Weniger anzeigen

Seite 1

Seite 2

Seite 4

Seite 5

Wichtige Informationen zur Installation

Das Axxess AXTC-FD3 ist ein Dateninterface zur Beibehaltung der Lenkradfernbedienung und Bereitstellung von Zubehörstrom in kompatiblen Ford-Fahrzeugen (ab 2020). Wichtig: Vor der Installation muss der Minuspol der Fahrzeugbatterie abgeklemmt werden. Stellen Sie sicher, dass alle Verbindungen sicher sind, bevor Sie die Zündung einschalten.

Lieferumfang und Voraussetzungen

Lieferumfang: AXTC-FD3 Interface, AXTC-FD3 Kabelbaum, 3,5mm Adapter.
Benötigte Werkzeuge: Crimpzange und Verbinder oder Lötkolben mit Lötzinn und Schrumpfschlauch, Isolierband, Seitenschneider, Kabelbinder.
Kompatibilität: Nur für nicht-verstärkte Modelle. Das Interface behält keine SYNC-Funktionen bei.

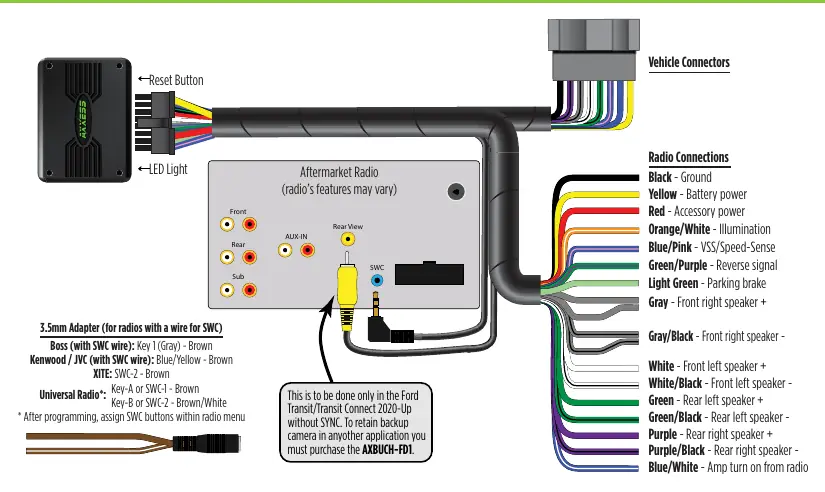

Anschlüsse (Verkabelung)

Verbinden Sie den Kabelbaum gemäß dem Schaltplan:

Stromversorgung: Schwarz (Masse), Gelb (Dauerplus), Rot (Zündungsplus/Zubehör).
Beleuchtung: Orange/Weiß.
Signale: Blau/Pink (Geschwindigkeitssignal), Grün/Lila (Rückfahrsignal), Hellgrün (Handbremse).
Lautsprecher: Farbcodierte Kabel für Front- und Hecklautsprecher (Grau/Weiß/Grün/Lila).
Zubehör: Blau/Weiß (Verstärker-Einschaltleitung).

Der 3,5mm Adapter wird für die Lenkradfernbedienung (SWC) verwendet. Je nach Radiohersteller (z.B. Kenwood, JVC, Boss) müssen spezifische Kabel verbunden werden.

Programmierung des Interfaces

Fahrertür öffnen und während des gesamten Vorgangs offen lassen.
Zündung einschalten und 5 Sekunden warten.
AXTC-FD3 Kabelbaum mit dem Interface und dem Fahrzeugkabelbaum verbinden.
Die "Volume Up"-Taste am Lenkrad suchen. Die Taste im Herzschlag-Rhythmus drücken, bis die LED aufhört zu blinken.
Die LED blinkt grün & rot, während das Interface das Radio programmiert.
Nach erfolgreicher Programmierung leuchtet die LED dauerhaft grün.
Zündung aus- und wieder einschalten.
Alle Funktionen testen.

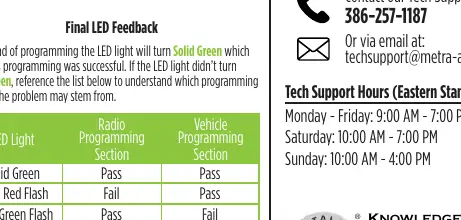

Fehlerbehebung und LED-Status

Wenn das Interface nicht wie erwartet funktioniert, nutzen Sie die LED-Feedback-Tabelle:

Dauerhaft Grün: Programmierung erfolgreich.
Langsames rotes Blinken: Radio-Programmierung fehlgeschlagen.
Langsames grünes Blinken: Fahrzeug-Programmierung fehlgeschlagen.
Dauerhaft Rot: Beide Abschnitte fehlgeschlagen.

Bei Problemen drücken Sie die Reset-Taste am Interface und wiederholen Sie den Programmiervorgang ab Schritt 4. Stellen Sie sicher, dass der 3,5mm Klinkenstecker fest im richtigen Eingang des Radios sitzt.

Erweiterte Funktionen

Das Interface ermöglicht das Ändern des Radio-Typs (Radio Legend) und die Zuweisung von zwei Funktionen auf eine einzelne Taste (Dual Assignment). Diese Einstellungen können über das Lenkrad oder die Axxess Updater App vorgenommen werden.

Praktische Hilfe

Typische Probleme

Interface funktioniert nicht oder LED leuchtet rot.

Reset-Taste drücken und den Programmiervorgang ab Schritt 4 wiederholen.

Lenkradtasten funktionieren nicht.

Prüfen, ob der 3,5mm Klinkenstecker fest im SWC-Eingang des Radios sitzt und nicht im Bluetooth-Mikrofon- oder AUX-Eingang.

Falscher Radio-Typ wurde erkannt.

Verwenden Sie das Verfahren 'Changing Radio Type', um den korrekten Radio-Typ manuell auszuwählen.

Vor der Verwendung

Minuspol der Fahrzeugbatterie abklemmen.
Zündung ausschalten.
Benötigte Werkzeuge (Crimpzange/Lötkolben) bereitlegen.
Kompatibilität des Radios prüfen (muss SWC-Eingang haben).

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

10-Amp Accessory Power: Bereitstellung von Zündungsplus für das Aftermarket-Radio.

Abbildungen und Diagramme

Der Schaltplan zeigt die farbcodierte Belegung der Fahrzeugstecker und die Verbindung zum Aftermarket-Radio.
Der 3,5mm Adapter muss je nach Radiohersteller (z.B. Kenwood, JVC, Boss) unterschiedlich verkabelt werden.

Modellkompatibilität

Nur für nicht-verstärkte Modelle geeignet.
Unterstützt keine SYNC-Funktionen.
Für die Rückfahrkamera in anderen Anwendungen als Transit/Transit Connect ohne SYNC ist das AXBUCH-FD1 erforderlich.
