Bedienungsanleitung für AudioControl ACP-DANTE-E-POE 2-Kanal Analog-zu-Dante Encoder

Schnellstartanleitung und technisches Handbuch für den AudioControl ACP-DANTE-E-POE. Erfahren Sie mehr über Installation, Dante-Konfiguration, Netzwerk-Einstellungen und Fehlerbehebung.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der ACP-DANTE-E-POE ist ein 2-Kanal Analog-zu-Dante Encoder. Er wandelt analoge Audiosignale (RCA) in digitale Dante-Signale um. Die Konfiguration erfolgt über die Audinate Dante Controller Software. S. 4, 9

Wichtigste Schritte

  • Installation des Geräts S. 7
  • Konfiguration von Multicast-Flows S. 10

Erste Inbetriebnahme

  • Stromversorgung anschließen und Dante Controller starten S. 7
Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Dante-Port LEDs leuchten nicht

Stromversorgung prüfen, Kabellänge unter 100m sicherstellen, direkt an Switch anschließen.

S. 8

Wartung und Reset

  • Werksreset durchführen S. 10, 11

Technische Daten

Parameter Wert Hinweis Seiten
Frequenzgang 20-20kHz Audio-Frequenzbereich S. 5
Abtastraten 44.1, 48, 88.2, 96 kHz Unterstützte Sample-Raten S. 5

Wo es im PDF steht

  • Sicherheitshinweise S. 2
  • Technische Daten S. 5
  • Anschlüsse S. 6
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Abbildungen anzeigen (6) Weniger anzeigen

Wichtige Informationen aus der Anleitung

Der AudioControl ACP-DANTE-E-POE ist ein kompakter 2-Kanal Analog-zu-Dante Encoder. Er dient dazu, analoge Audiosignale von Quellen mit RCA-Ausgängen in ein Dante-Netzwerk einzuspeisen. Das Gerät unterstützt PoE (Power over Ethernet) oder kann lokal über das mitgelieferte 5V/1A USB-Netzteil betrieben werden. Für die Konfiguration ist die Audinate Dante Controller Software erforderlich.

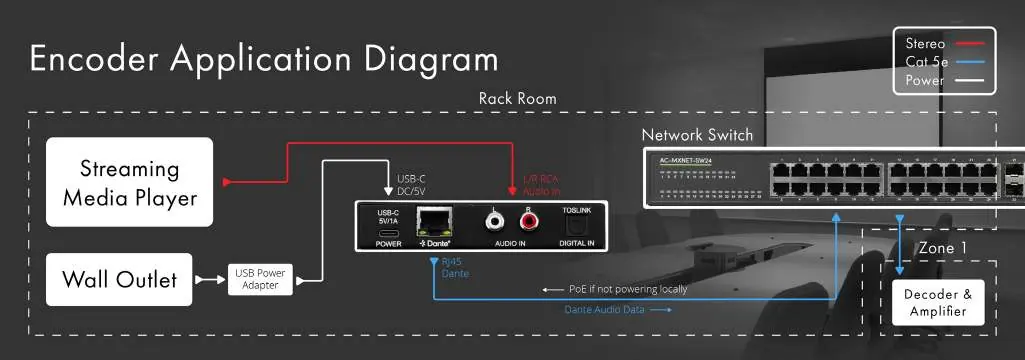

Anwendungsdiagramm des Encoders
Anwendungsdiagramm des Encoders

Produktübersicht

Das Gerät verfügt über folgende Anschlüsse und Anzeigen:

Front- und Rückseite des Geräts
Front- und Rückseite des Geräts
  • Frontseite: Status-LEDs für Mute, Power, Analog-Audio und Digital-Audio.
  • Rückseite: USB-C Anschluss für Stromversorgung, RJ-45 Dante-Port, Stereo RCA Analog-Eingang und Toslink Digital-Eingang.

Installation und Anschlüsse

Die Installation erfolgt in wenigen Schritten:

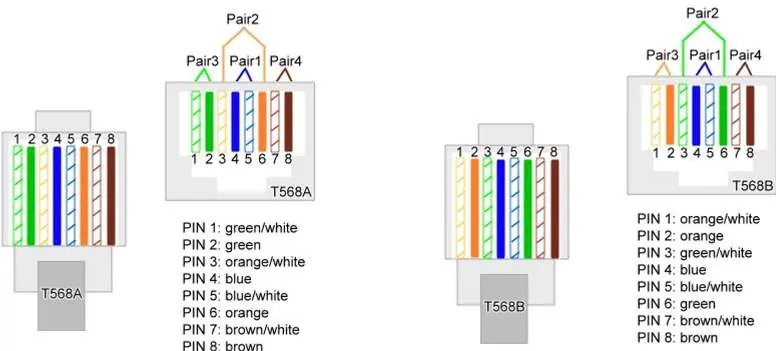

RJ-45 Verkabelungsstandards (T568A/T568B)
RJ-45 Verkabelungsstandards (T568A/T568B)
  1. Stromversorgung: Verbinden Sie das USB-A auf USB-C Kabel mit dem Netzteil und dem DC/5V Port des Encoders oder nutzen Sie einen PoE-fähigen Netzwerk-Switch.
  2. Audio-Anschluss: Verbinden Sie die Audioquelle über ein Stereo-RCA-Kabel mit dem AUDIO IN Port.
  3. Netzwerk-Verbindung: Verbinden Sie den DANTE-Port mit einem Netzwerk-Switch mittels CAT5e (oder besser) Kabel.
  4. Software-Einrichtung: Stellen Sie sicher, dass der Computer mit der Dante Controller Software physisch mit dem Dante-Netzwerk verbunden ist. Das Gerät wird automatisch erkannt.

Gerätekonfiguration

Die Konfiguration erfolgt über die Dante Controller Software:

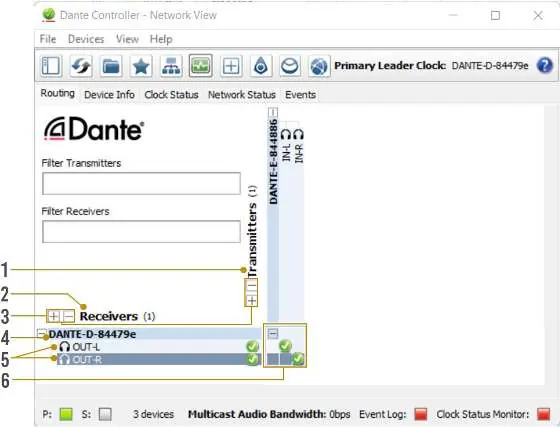

Dante Controller Routing-Ansicht
Dante Controller Routing-Ansicht
Dante Controller Gerätekonfiguration
Dante Controller Gerätekonfiguration
  • Routing: Signale werden durch Klicken auf die Schnittpunkte in der Routing-Matrix abonniert.
  • Multicast-Flows: Bei Bedarf können Multicast-Flows erstellt werden, um Audio an mehr als 2 Empfänger zu senden.
  • Device View: Durch Doppelklick auf den Gerätenamen öffnen Sie die detaillierten Einstellungen (Device Config), um Abtastrate (44.1, 48, 88.2, 96 kHz), Bit-Tiefe (16, 24, 32 Bit) und Latenz anzupassen.

Netzwerk- und AES67-Einstellungen

Das Gerät bezieht standardmäßig per DHCP eine IP-Adresse. Statische IP-Adressen können im Reiter 'Network Config' zugewiesen werden. Für die Übertragung an nicht-Dante-Geräte kann im Reiter 'AES67 Config' der AES67-Modus aktiviert werden.

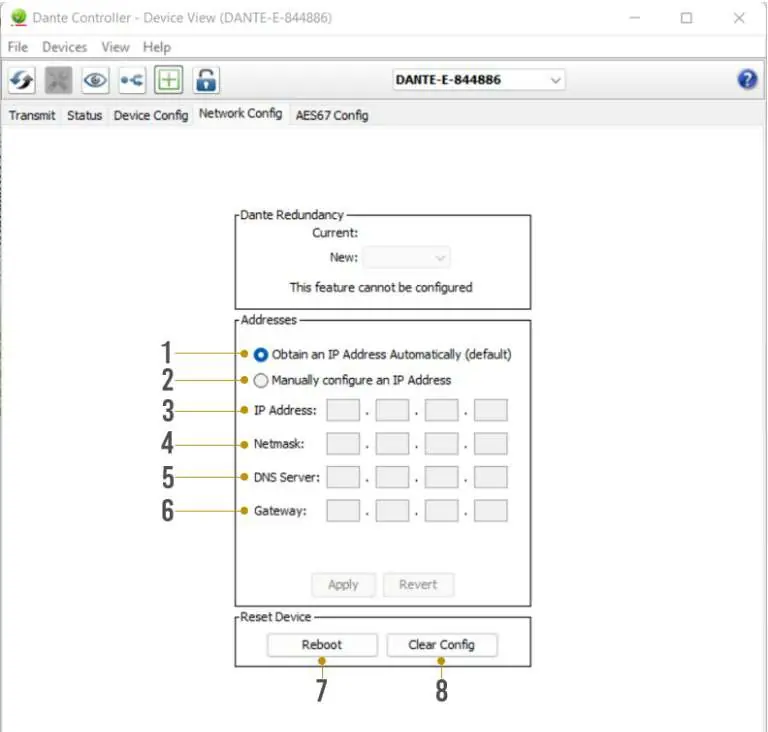

Netzwerkkonfiguration im Dante Controller
Netzwerkkonfiguration im Dante Controller

Fehlerbehebung und Service

Bei Problemen mit der Dante-Verbindung prüfen Sie die LEDs am RJ-45 Port:

  • Rechte LED (Gelb): Link-Status (blinkend = normaler Betrieb).
  • Linke LED (Grün): Link/Aktivität (leuchtend = aktive Verbindung).

Sollten Probleme auftreten, stellen Sie sicher, dass die Kabellänge 100m nicht überschreitet und das Gerät direkt am Switch angeschlossen ist. Für Serviceanfragen kontaktieren Sie den Support unter [email protected] oder telefonisch unter 425-775-8461.

Praktische Hilfe

Typische Probleme

LEDs am Dante-Port leuchten nicht

Prüfen Sie die Stromversorgung (DC/5V oder PoE), stellen Sie sicher, dass das Kabel unter 100m lang ist und verbinden Sie das Gerät direkt mit dem Switch.

Gerät wird im Dante Controller nicht erkannt

Stellen Sie sicher, dass der Computer mit der Dante Controller Software physisch mit demselben Netzwerk verbunden ist wie der Encoder.

Verlust der Kommunikation nach IP-Änderung

Manuelles Einstellen einer IP-Adresse in einem anderen Subnetz als der Dante Controller Computer führt zum Verbindungsabbruch.

Vor der Verwendung

  • USB-A auf USB-C Kabel bereitstellen
  • Dante Controller Software auf dem PC installieren
  • CAT5e (oder besser) Netzwerkkabel bereithalten
  • Audioquelle mit RCA-Kabel vorbereiten
Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Frequenzgang
20-20kHz für volle Audiobandbreite
Stromversorgung
5V/1A über USB-C oder PoE (Power over Ethernet)

Abbildungen und Diagramme

  • Anschlussdiagramm zeigt die Verbindung von Audioquelle über Encoder zum Netzwerk-Switch und Decoder.
  • Dante-Port-Verkabelung (T568A/T568B) für RJ-45 Stecker.

Modellkompatibilität

  • Unterstützt Dante-Netzwerke.
  • AES67-kompatibel für nicht-Dante-Geräte.
  • Erfordert CAT5e oder besseres Netzwerkkabel.
