Installationsanleitung für Atlantic Kit 2 zones 1746-FR

Detaillierte Installationsanleitung für das Atlantic Kit 2 zones (1746-FR) für hysae Hybrid-Gasheizungen. Enthält Anweisungen zur Montage, hydraulischen und elektrischen Anschlüssen, Einstellungen der Umwälzpumpe sowie Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Abmessungen des Kit 2 zones Seite 2 Hydraulische Komponenten Seite 5 Schaltplan für elektrische Anschlüsse Seite 8

Wichtige Informationen aus der Anleitung

Dieses Dokument ist eine Installationsanleitung für das Atlantic Kit 2 zones (Modell 1746-FR), das für die Steuerung von zwei Heizkreisen in Verbindung mit hysae Hybrid-Gasheizungen konzipiert ist. Die Installation darf nur durch qualifiziertes Fachpersonal durchgeführt werden.

Produktübersicht

Das Kit dient der Verwaltung von zwei Heizkreisen. Zu den allgemeinen technischen Daten gehören:

Abmessungen des Kit 2 zones
Abmessungen des Kit 2 zones
  • Leistungsaufnahme: 95 W
  • Max. Betriebsdruck: 3 bar
  • Spannungsversorgung: 230 V - 50 Hz
  • Anschlussdurchmesser (Außengewinde): 26 x 34 mm

Montage

Das Kit muss fest auf einer ebenen und tragfähigen Wand montiert werden. Vermeiden Sie Leichtbauwände. Stellen Sie sicher, dass das Gerät waagerecht ausgerichtet ist.

Hydraulischer Anschluss

Der Anschluss muss gemäß den geltenden Sanitärvorschriften erfolgen:

Hydraulische Komponenten
Hydraulische Komponenten
  • Anzugsdrehmoment: 15 bis 35 Nm.
  • Verwenden Sie Verschraubungen und Absperrventile, um die Wartung und Demontage zu erleichtern.
  • Dichtungen müssen fachgerecht mit geeigneten Materialien (Faserdichtungen, O-Ringe, Teflonband oder Dichtpaste) ausgeführt werden.
  • Bei Verwendung eines Schlammabscheiders (nicht im Lieferumfang) sollte dieser im Rücklauf zwischen der hysae-Einheit und dem Kit 2 zones installiert werden.

Elektrische Anschlüsse

Vor allen Arbeiten muss die Stromversorgung unterbrochen werden. Die Verkabelung umfasst:

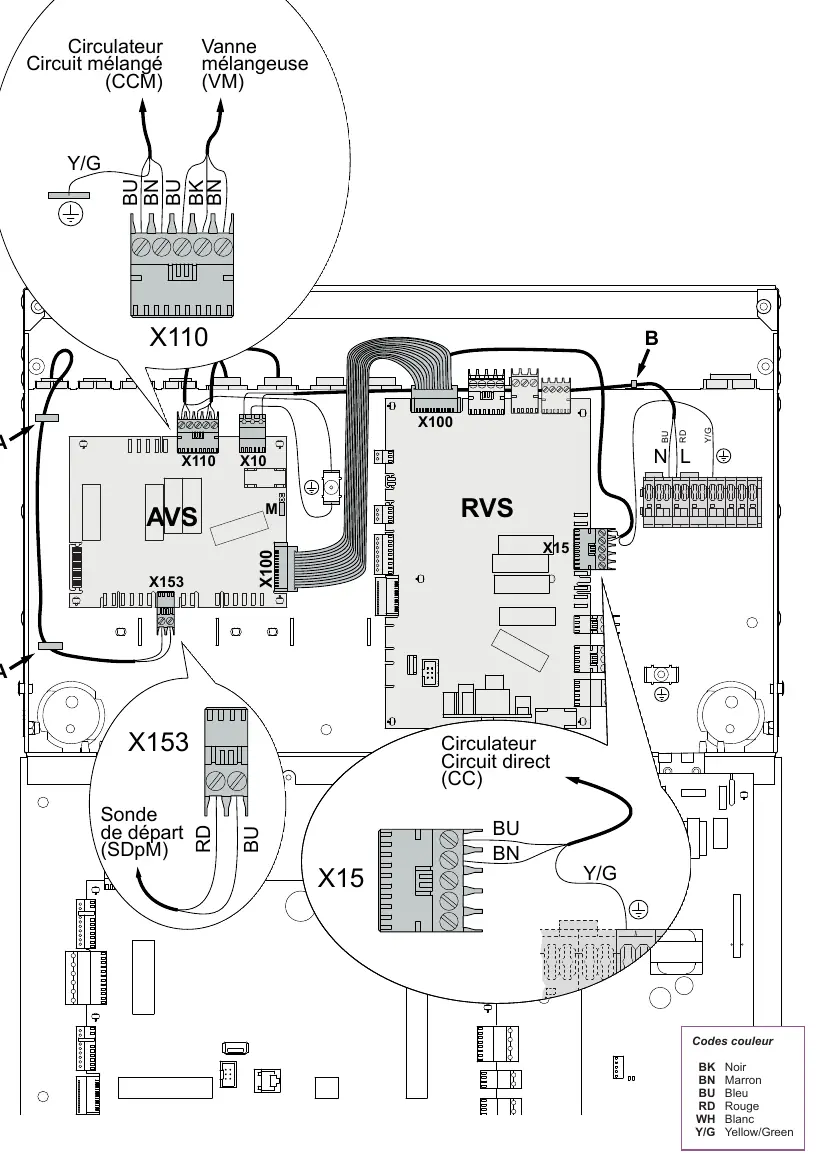

Schaltplan für elektrische Anschlüsse
Schaltplan für elektrische Anschlüsse
  • Installation der AVS 55 Karte mit den mitgelieferten Clips.
  • Anschluss der Vorlauffühler (SDpM) an X153.
  • Verbindung der RVS- und AVS-Karten über das Flachbandkabel (X100).
  • Anschluss der Umwälzpumpen und des Mischventils gemäß den Schaltplänen (siehe Abbildung 7).
  • Anschluss der Stromversorgung an die Klemmen 9 (L) und 10 (N) der hysae-Einheit.

Einstellungen der Umwälzpumpe

Die Pumpe verfügt über verschiedene Betriebsmodi:

  • Variable Druckregelung: Empfohlen für Heizkörper mit Thermostatventilen.
  • Konstante Druckregelung: Empfohlen für Fußbodenheizungen.
  • Konstante Geschwindigkeit: Empfohlen für Anlagen mit konstantem Durchflussbedarf.

Die Standardeinstellung ist Konstanter Druck; Geschwindigkeit I.

Fehlerbehebung

Der Betriebszustand der Pumpe wird durch eine LED angezeigt:

  • Grün leuchtend: Normalbetrieb.
  • Blinkend rot/grün: Warnmodus (z. B. Trockenlauf, Überlastung durch Verunreinigungen).
  • Blinkend rot: Externer Fehler (z. B. Spannungsfehler, blockierte Pumpe).
  • Rot leuchtend: Dauerhafter Fehler, Pumpe muss ersetzt werden.

Praktische Hilfe

Typische Probleme

LED leuchtet rot

Dauerhafter Fehler. Die Pumpe muss ersetzt werden.

LED blinkt rot/grün

Warnmodus aktiv. Mögliche Ursachen: Trockenlauf, Überlastung durch Verunreinigungen im Wasser.

LED blinkt rot

Externer Fehler (Spannung/Strom anomal, Blockade). Die Pumpe startet automatisch neu, sobald das Problem behoben ist.

Vor der Verwendung

  • Lieferumfang bei Erhalt auf Transportschäden prüfen.
  • Wand für die Montage muss eben und tragfähig sein (keine Leichtbauwände).
  • Stromversorgung vor Beginn der Arbeiten ausschalten.
  • Hydraulische Dichtungen gemäß Sanitärregeln ausführen.
  • Sicherstellen, dass das Mischventil und die Pumpen korrekt verkabelt sind.

Technische Daten in der Praxis

Leistungsaufnahme
Stromverbrauch des Geräts (95 W).
Max. Betriebsdruck
Maximal zulässiger Druck im System (3 bar).
Vanne mélangeuse (Mischventil)
Regelt die Vorlauftemperatur; Kv-Wert 6.

Abbildungen und Diagramme

  • Fig. 1: Abmessungen des Geräts.
  • Fig. 4: Hydraulische Komponenten und Anschlüsse.
  • Fig. 7: Detaillierter Schaltplan für die elektrischen Verbindungen.
  • Fig. 15: Bedienung und Einstellung der Umwälzpumpe.

Modellkompatibilität

  • Nur für hysae Hybrid-Gasheizungen geeignet.
  • Installation muss durch Fachpersonal erfolgen.
  • Nicht für Leichtbauwände geeignet.
