Bedienungsanleitung für Atlantic Doris Mixte TRI DIGITAL Handtuchheizkörper
Detaillierte Bedienungsanleitung für den Atlantic Doris Mixte TRI DIGITAL Handtuchheizkörper. Erfahren Sie alles über Installation, hydraulischen und elektrischen Anschluss, Programmierung, Boost-Modus und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Atlantic Doris Mixte (TRI DIGITAL) ist ein kombinierter Handtuchheizkörper, der sowohl über die Zentralheizung als auch elektrisch betrieben werden kann. Die Anleitung enthält wichtige Sicherheitshinweise, insbesondere zum Schutz von Kindern und zur korrekten Installation in Feuchträumen. Das Gerät darf nur von autorisiertem Fachpersonal angeschlossen werden.
Installation
Die Installation muss gemäß den geltenden Normen erfolgen. In Feuchträumen wie Badezimmern muss der Anschlusskasten mindestens 25 cm über dem Boden installiert werden. Das Gerät ist spritzwassergeschützt (IP24). Achten Sie darauf, dass das Gerät nicht direkt unter einer Steckdose montiert wird. Für den Mischbetrieb sind zwei Anschlüsse (Vorlauf/Rücklauf) an der Unterseite erforderlich.
Erste Inbetriebnahme
Nach dem Einschalten über den Schalter an der Rückseite müssen Sprache, Datum und Uhrzeit eingestellt werden. Standardmäßig ist die Programmierung inaktiv und die Solltemperatur auf 19 °C eingestellt.
Betriebsmodi und Programmierung
Das Gerät bietet verschiedene Modi:
- Comfort: Angenehme Raumtemperatur (voreingestellt auf 19 °C).
- Eco: Energiesparmodus für Abwesenheit oder Nacht (Standard: 3,5 °C unter Comfort-Temperatur).
- Boost: Schnelle Aufheizung des Badezimmers (einstellbar von 10 bis 60 Minuten).
- Programmierung: Sie können interne Zeitpläne für jeden Wochentag definieren oder externe Steuerungen (Fil Pilote) nutzen.
Expertenmenü
Über das Expertenmenü können erweiterte Einstellungen vorgenommen werden, wie z. B. Temperaturkalibrierung, maximale Temperaturbegrenzung, Boost-Dauer und PIN-Code-Schutz. Der Zugriff erfolgt durch gleichzeitiges Drücken der Tasten für mehr als 3 Sekunden.
Wartung und Reinigung
Reinigen Sie das Gerät regelmäßig mit einem Staubsauger an den Luftein- und -auslässen. Verwenden Sie keine scheuernden Produkte oder Lösungsmittel. Bei Modellen mit Lüfter sollte der Staubfilter regelmäßig gereinigt werden.
Fehlerbehebung
Bei Problemen wie 'Gerät heizt nicht' prüfen Sie zunächst den Modus und die Programmierung. Fehlercodes wie 'Err 6' deuten auf einen blockierten Lüfter oder Filter hin, 'Err 3' auf eine zu hohe Raumtemperatur.
Praktische Hilfe
Typische Probleme
Das Gerät heizt nicht.
Stellen Sie sicher, dass sich das Gerät im Modus 'Comfort' befindet und die Programmierung aktiv ist. Prüfen Sie, ob die Sicherungen eingeschaltet sind.
Die Oberfläche ist sehr heiß.
Dies ist normal. Prüfen Sie jedoch, ob die Leistung für die Raumgröße geeignet ist (ca. 100 W/m²) und ob das Gerät in einem Luftzug steht.
Fehlercode Err 6 wird angezeigt.
Der Lüfter oder Filter ist blockiert. Reinigen Sie die Luftein- und -auslassgitter mit einem Staubsauger.
Das Expertenmenü ist nicht zugänglich.
Es wurde ein PIN-Code festgelegt. Geben Sie Ihren persönlichen Code ein, um Zugriff zu erhalten.
Vor der Verwendung
- Schalter an der Rückseite des Geräts auf 'I' (Ein) stellen.
- Sicherstellen, dass das Gerät korrekt an das Stromnetz angeschlossen ist.
- Bei Mischbetrieb: Prüfen, ob die Ventile für den Heizkreislauf (Vorlauf/Rücklauf) korrekt geöffnet sind.
- Datum und Uhrzeit für die Programmierung einstellen.
- Sicherstellen, dass keine Gegenstände die Luftein- oder -auslässe verdecken.
Abbildungen und Diagramme

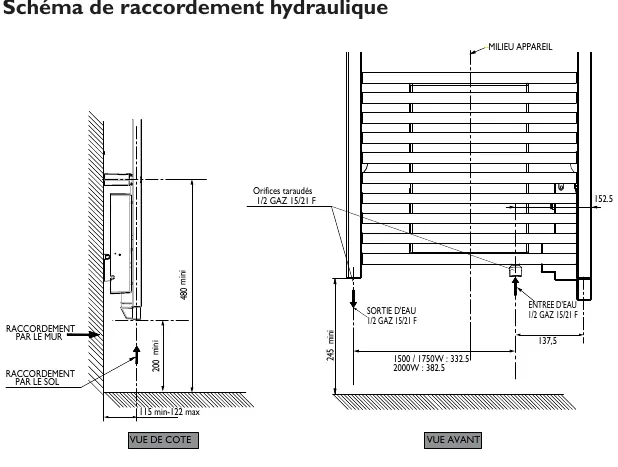

- Hydraulischer Anschluss: Zeigt die Position der Vorlauf- und Rücklaufventile an der Unterseite.

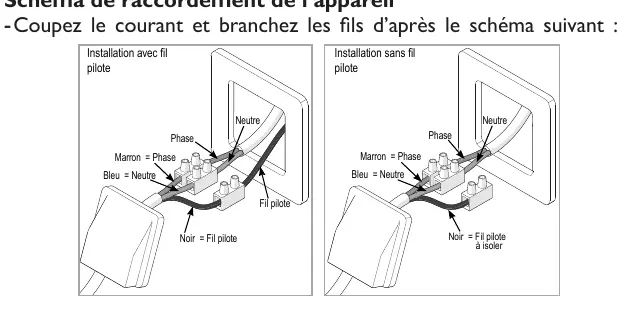

- Elektrischer Anschluss: Zeigt die Verdrahtung (Phase, Neutralleiter, Fil Pilote) für den Anschluss an das Stromnetz.
Modellkompatibilität
- Das Gerät ist für den Mischbetrieb (Zentralheizung + Elektro) ausgelegt.
- Die Fernsteuerung ist über die Cozytouch-App möglich (erfordert Bridge und Interface).
