Bedienungsanleitung für ELKO One Matter Thermostat 16A
Schnelle Anleitung für den ELKO One Matter Thermostat 16A. Erfahren Sie alles über Installation, elektrische Anschlüsse, Konfiguration der Voreinstellungen und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der ELKO One Matter Thermostat 16A steuert elektrische Heizsysteme. Die Installation muss durch Fachpersonal erfolgen. Die Konfiguration erfolgt über das Menü oder die Matter-App. S. 1
Wichtigste Schritte
- Zurücksetzen auf Werkseinstellungen S. 1
Probleme und Lösungen
Fehlerhafte Temperaturmessung
Installationsort prüfen (keine Wärmequellen in der Nähe).
S. 1Wartung und Reset
- Zurücksetzen der Benutzerdaten S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Nennspannung | 230 V AC | Betriebsspannung | S. 1 |
| Maximale Last | 16 A | Maximaler Strom für ohmsche Last | S. 1 |
Wo es im PDF steht
- Installation und technische Daten S. 1
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der ELKO One Matter Thermostat 16A ist für die Steuerung von elektrischen Fußbodenheizungen, Heizkörpern sowie motorisierten Ventilen oder Umwälzpumpen konzipiert. Die Installation darf ausschließlich durch qualifiziertes Fachpersonal unter Einhaltung der geltenden Sicherheitsvorschriften erfolgen. Bewahren Sie den Matter-Setup-Code sicher auf, da dieser für die Einrichtung in Ihrem Smart Home erforderlich ist.
Produktbeschreibung und Funktionen
Der Thermostat bietet lokale Steuerungsmöglichkeiten und ist Matter-kompatibel. Zu den Hauptfunktionen gehören:
- Anzeige der aktuellen Raumtemperatur und des Sollwerts.
- Verschiedene Steuerungsoptionen: Nur Raumtemperatursensor, nur Bodensensor oder Kombination aus beiden.
- Unterstützung für verschiedene Bodensensortypen (2k, 10k, 12k, 15k, 33k, 47k).
- Voreingestellte Betriebsmodi (P1-P4) für unterschiedliche Heizszenarien.
Installationsort
Für eine zuverlässige Temperaturmessung ist der korrekte Installationsort entscheidend:
- Empfohlene Höhe: 1 bis 1,5 Meter über dem Boden.
- Vermeiden Sie: Nähe zu Fenstern, Türen, Lüftungsöffnungen, Heizkörpern oder anderen Wärmequellen.
- Schutz: Installieren Sie das Gerät nicht hinter Vorhängen oder in direktem Sonnenlicht.
- Bodensensor: Muss in einem Schutzrohr (mind. 16 mm Innendurchmesser) verlegt werden. Das Rohr sollte am Ende abgedichtet sein, aber eine kleine Öffnung für Kondenswasser aufweisen.
Elektrische Anschlüsse
Gefahr: Lebensgefahr durch Stromschlag. Vor Arbeiten am Gerät muss die Stromversorgung über die Sicherung unterbrochen werden. Das Gerät ist kein SELV-Gerät (Safety Extra Low Voltage), die Sensorleitungen führen Netzspannung (230 V AC).
Die Verkabelung erfolgt gemäß dem Schaltplan im Handbuch. Stellen Sie sicher, dass nur Sensoren mit doppelt isolierten Kabeln verwendet werden.
Konfiguration und Voreinstellungen
Der Thermostat verfügt über verschiedene Voreinstellungen (P1-P4), die über das Menü ausgewählt werden können:
- P1: Ölheizung/Wärmepumpe (Raumsteuerung).
- P2: Raumsteuerung (Standard).
- P3: Raumsteuerung mit Bodenbegrenzung (interner und externer Sensor).
- P4: Bodensteuerung (nur externer Sensor).
Um Benutzerdaten zurückzusetzen oder das Gerät auf Werkseinstellungen zurückzusetzen, halten Sie die Taste [O] für 5 Sekunden gedrückt.
Technische Daten
- Spannung: AC 230 V, 50 Hz.
- Maximale Last: 16 A (ohmsche Last), 3680 W.
- Schutzart: IP21.
- Wi-Fi: IEEE 802.11 b/g/n 2,4 GHz.
- Umgebungstemperatur: 0 bis 40 °C.
Praktische Hilfe
Typische Probleme
Gerät reagiert nicht
Sicherung prüfen und sicherstellen, dass die Stromversorgung korrekt angeschlossen ist.
Falsche Temperaturmessung
Installationsort überprüfen (nicht über Heizkörpern oder in direktem Sonnenlicht).
Matter-Verbindung fehlgeschlagen
QR-Code erneut scannen und sicherstellen, dass das Wi-Fi-Netzwerk aktiv ist.
Vor der Verwendung
- Sicherung vor Installationsbeginn ausschalten.
- Qualifiziertes Fachpersonal für den Anschluss beauftragen.
- Matter-Setup-Code sicher aufbewahren.
- Geeigneten Installationsort (1-1,5m Höhe) wählen.
- Bodensensor in einem Schutzrohr verlegen.
Technische Daten in der Praxis
- Wi-Fi Standard
- IEEE 802.11 b/g/n 2,4 GHz für Smart Home Integration.

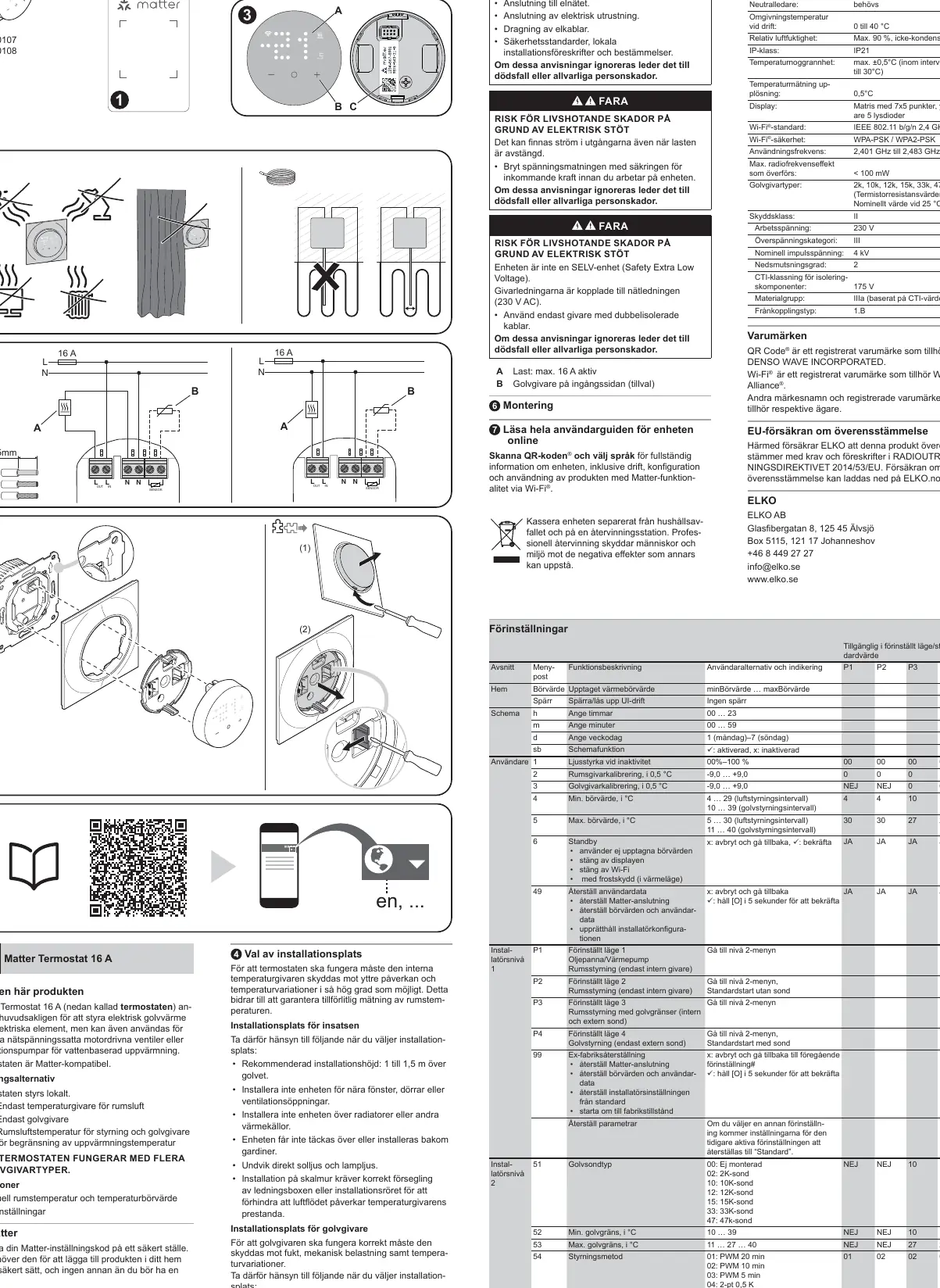

Abbildungen und Diagramme
- Schaltplan zeigt die Anschlüsse für L (Phase) und N (Neutralleiter).
- Sensor-Anschluss für den optionalen Bodensensor.
Modellkompatibilität
- Kompatibel mit Matter-Standard.
- Unterstützt Bodensensoren mit 2k, 10k, 12k, 15k, 33k, 47k Ohm.
