Montageanleitung für Atlantic Summit Medienregal
Erfahren Sie, wie Sie Ihr Atlantic Summit Medienregal (Modelle 261CD, 114DVD, 132 Blu-ray) korrekt aufbauen. Diese Anleitung enthält eine detaillierte Teileliste, Schritt-für-Schritt-Montageanweisungen sowie wichtige Hinweise zur sicheren...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Montageanleitung für das Atlantic Summit Medienregal, das für die Modelle 261CD, 114DVD und 132 Blu-ray geeignet ist. Die Anleitung führt Sie durch den Aufbau der Struktur, das Einsetzen der Regalböden und die notwendige Wandbefestigung zur Sicherung des Möbels.
Lieferumfang und Vorbereitung

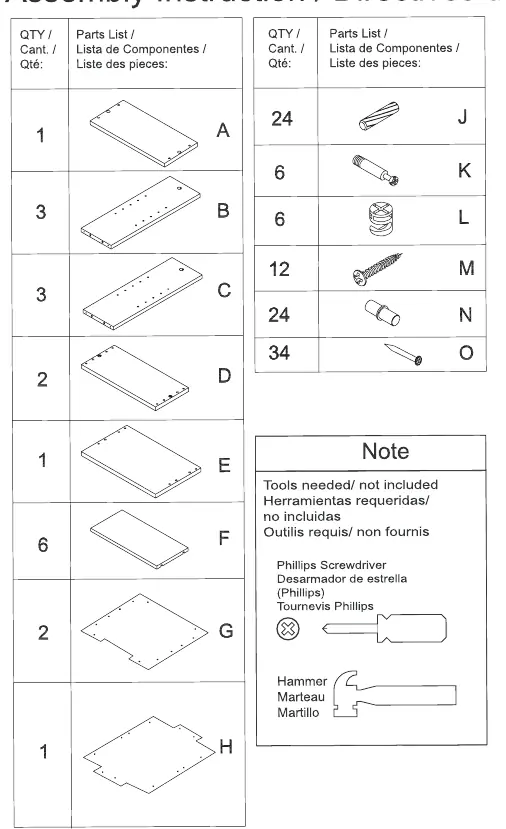

Stellen Sie vor Beginn der Montage sicher, dass alle Teile vorhanden sind. Vergleichen Sie die gelieferten Komponenten mit der Teileliste in der Anleitung (Teile A bis H sowie Kleinteile J bis O).
Benötigtes Werkzeug (nicht im Lieferumfang enthalten):
- Kreuzschlitzschraubendreher (Phillips)
- Hammer
Montageanleitung

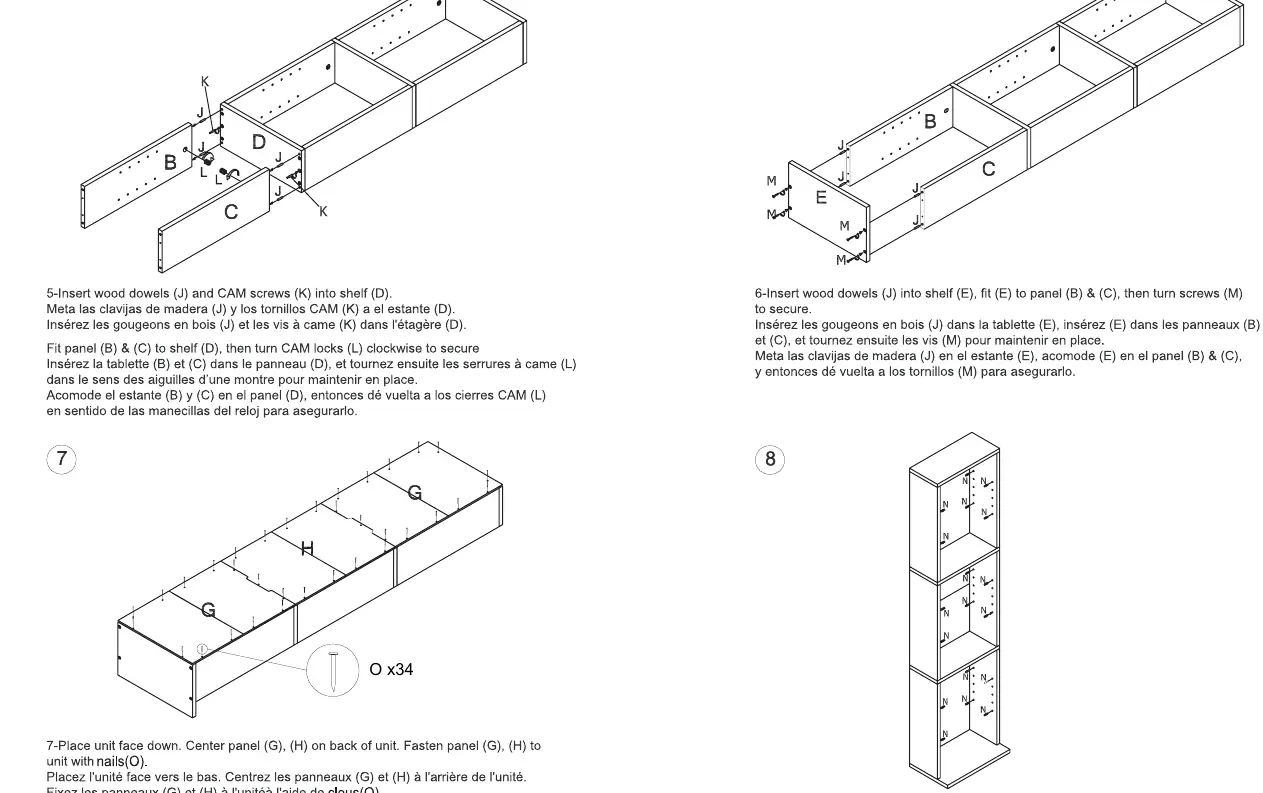

- Vorbereitung der Seitenteile: Setzen Sie die Holzdübel (J) und Nockenbolzen (K) in die entsprechenden Paneele ein.
- Zusammenbau des Rahmens: Verbinden Sie die Seitenteile (B, C) mit den Regalböden (A, D, E) und sichern Sie diese mit den Nockenschlössern (L) oder Schrauben (M), je nach Schritt. Drehen Sie die Nockenschlösser im Uhrzeigersinn fest.
- Rückwand befestigen: Legen Sie die Einheit mit der Vorderseite nach unten. Zentrieren Sie die Rückwandpaneele (G, H) und befestigen Sie diese mit den Nägeln (O).

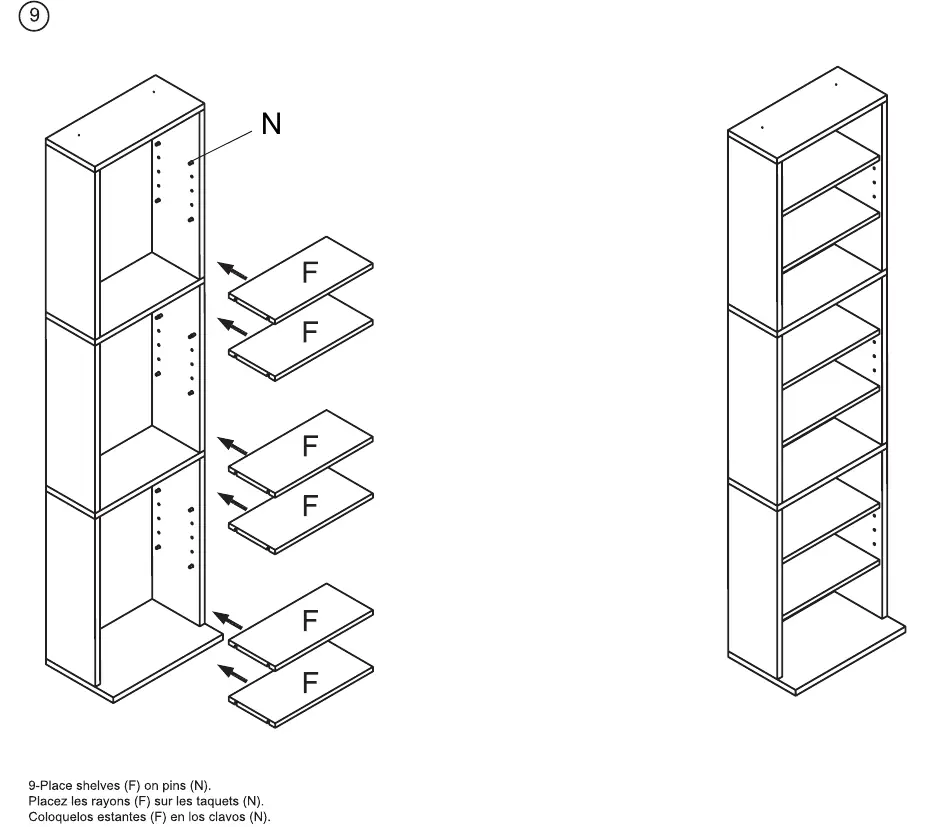

- Aufstellen und Regalböden: Stellen Sie das Regal auf. Setzen Sie die Regalstifte (N) in der gewünschten Höhe ein und legen Sie die Regalböden (F) darauf.
Wandmontage

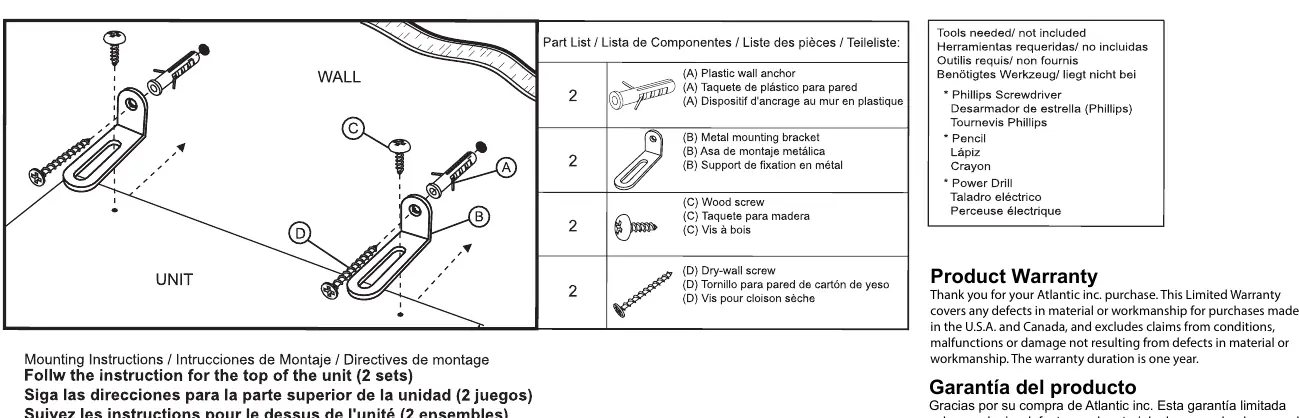

Zur Vermeidung von Unfällen ist die Wandbefestigung zwingend erforderlich. Verwenden Sie die mitgelieferten Montagewinkel (B), Kunststoffdübel (A), Holzschrauben (C) und Trockenbauschrauben (D). Markieren Sie die Position an der Wand, bohren Sie ein Loch, setzen Sie den Dübel ein und verschrauben Sie den Winkel mit dem Regal und der Wand.
Garantie
Das Produkt verfügt über eine einjährige eingeschränkte Garantie für Material- und Verarbeitungsfehler bei Käufen in den USA und Kanada.
Praktische Hilfe
Typische Probleme
Instabile Konstruktion
Stellen Sie sicher, dass alle Nockenschlösser (Cam Locks) vollständig im Uhrzeigersinn festgezogen sind.
Regal wackelt
Überprüfen Sie, ob das Regal korrekt an der Wand befestigt wurde, wie im Abschnitt zur Wandmontage beschrieben.
Vor der Verwendung
- Prüfen Sie alle Teile anhand der Teileliste auf Vollständigkeit.
- Stellen Sie sicher, dass ein Kreuzschlitzschraubendreher und ein Hammer bereitliegen.
- Wählen Sie einen geeigneten Standort für das Regal.
- Stellen Sie sicher, dass die Wand für die Montage geeignet ist (Holz, Trockenbau, Beton).
- Prüfen Sie, ob alle Schrauben und Nockenschlösser fest angezogen sind.
Technische Daten in der Praxis
- Modellkompatibilität
- Die Anleitung gilt für die Modelle 261CD, 114DVD und 132 Blu-ray.
- Garantiezeitraum
- 1 Jahr eingeschränkte Garantie auf Material- und Verarbeitungsfehler.
Abbildungen und Diagramme
- Die Anleitung verwendet Buchstaben (A-O) zur Identifizierung der Bauteile.
- Schritte 1-6 zeigen den schrittweisen Aufbau des Rahmens.
- Schritt 7 zeigt die Befestigung der Rückwand.
- Schritt 8-9 zeigen das Aufstellen und Einsetzen der Regalböden.
Modellkompatibilität
- Die Wandmontage ist für Sicherheit unerlässlich.
- Bei speziellen Wandbeschaffenheiten (z.B. Beton) kontaktieren Sie einen Fachhandel für geeignetes Befestigungsmaterial.
