Bedienungsanleitung für Bard Thermostat 1120-445A

Wichtige Informationen aus der Anleitung

Dieses Dokument ist die Bedienungsanleitung für den Bard 1120-445A Thermostat. Es enthält Anweisungen zur täglichen Bedienung, Programmierung von Zeitplänen sowie fortgeschrittene Installations- und Konfigurationsschritte für Fachpersonal. Der Thermostat ist ein 24V-Gerät und benötigt keine Batterien, da er über die R- und C-Anschlüsse mit Strom versorgt wird.

Grundlegende Bedienung

Um die Temperatur vorübergehend zu ändern, wählen Sie zuerst den gewünschten Modus (Heizen oder Kühlen) über das Menü aus. Nutzen Sie die Pfeiltasten, um zum Menüpunkt MODE zu navigieren und bestätigen Sie mit der mittleren Taste. Nach der Moduswahl können Sie mit den Pfeiltasten die Solltemperatur anpassen und mit der mittleren Taste bestätigen.

Datum und Uhrzeit werden ebenfalls über das Hauptmenü unter dem Punkt MENU eingestellt.

Programmierung und Zeitpläne

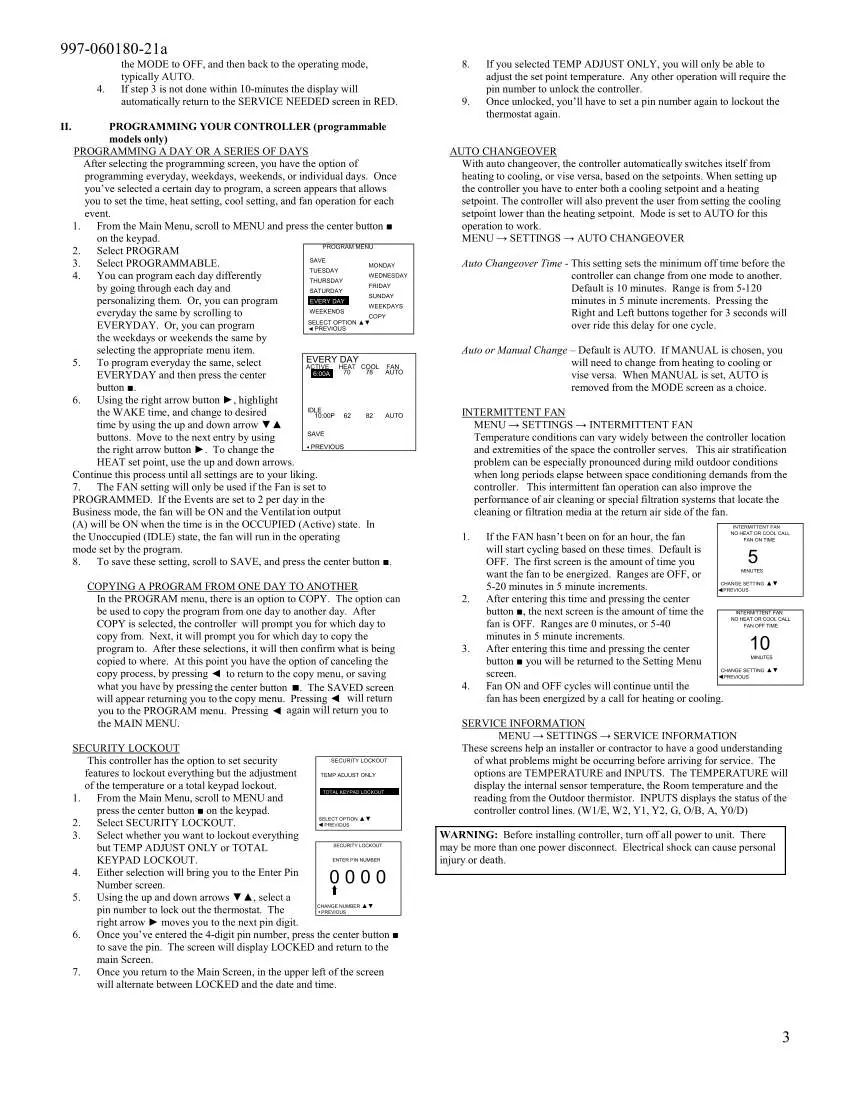

Der Thermostat ermöglicht die Programmierung von täglichen Zeitplänen. Über das Menü PROGRAM können Sie einzelne Tage oder Gruppen von Tagen (z.B. Wochentage, Wochenende) konfigurieren. Sie können Zeitpläne von einem Tag auf einen anderen kopieren, um die Einrichtung zu beschleunigen.

Zusätzlich bietet das Gerät eine Sicherheitsfunktion (Security Lockout), mit der Sie das Tastenfeld sperren können, um unbefugte Änderungen zu verhindern.

Installationshinweise

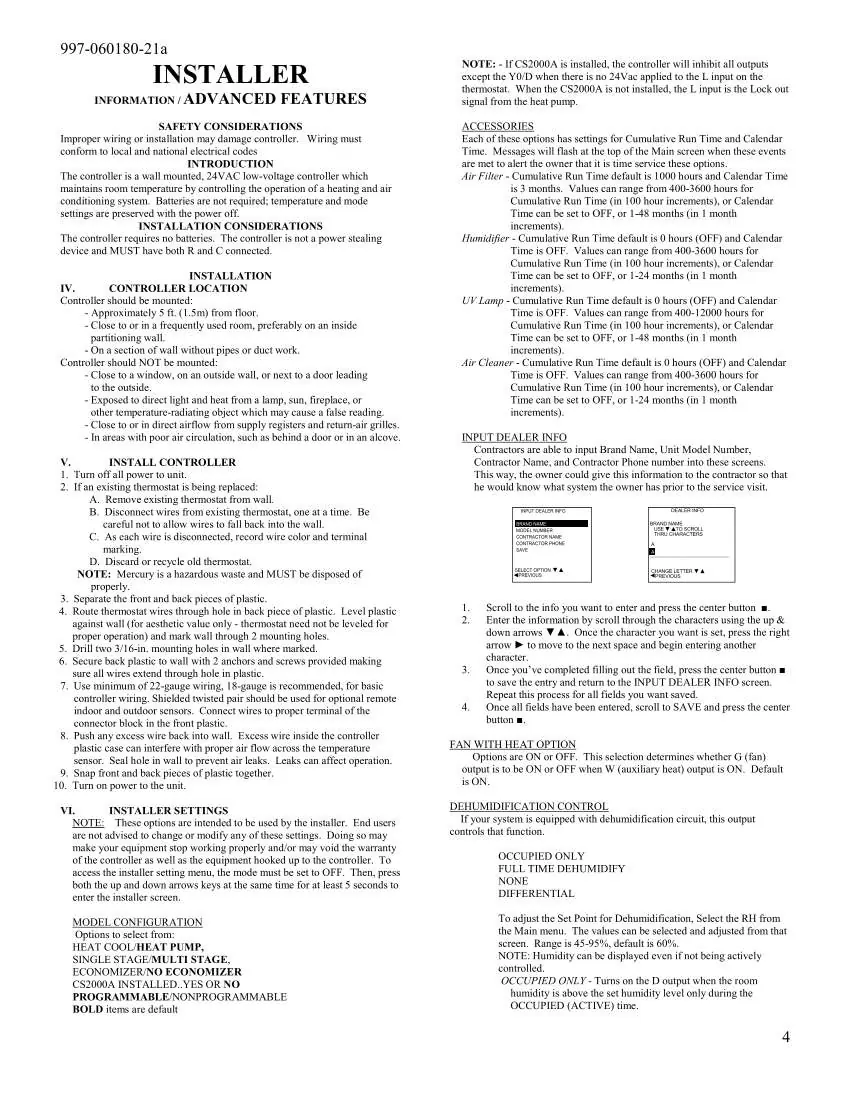

Die Installation sollte nur durch qualifiziertes Personal erfolgen. Der Thermostat muss an einer Innenwand, etwa 1,5 Meter über dem Boden, montiert werden. Vermeiden Sie Orte mit direkter Sonneneinstrahlung, in der Nähe von Wärmequellen oder in Bereichen mit schlechter Luftzirkulation.

Wichtige Verkabelungshinweise:

• Das Gerät benötigt zwingend sowohl den R- als auch den C-Anschluss.
• Verwenden Sie mindestens 18-Gauge-Kabel für die Installation.
• Stellen Sie sicher, dass alle Kabel fest im Anschlussblock sitzen.

Installateur-Einstellungen

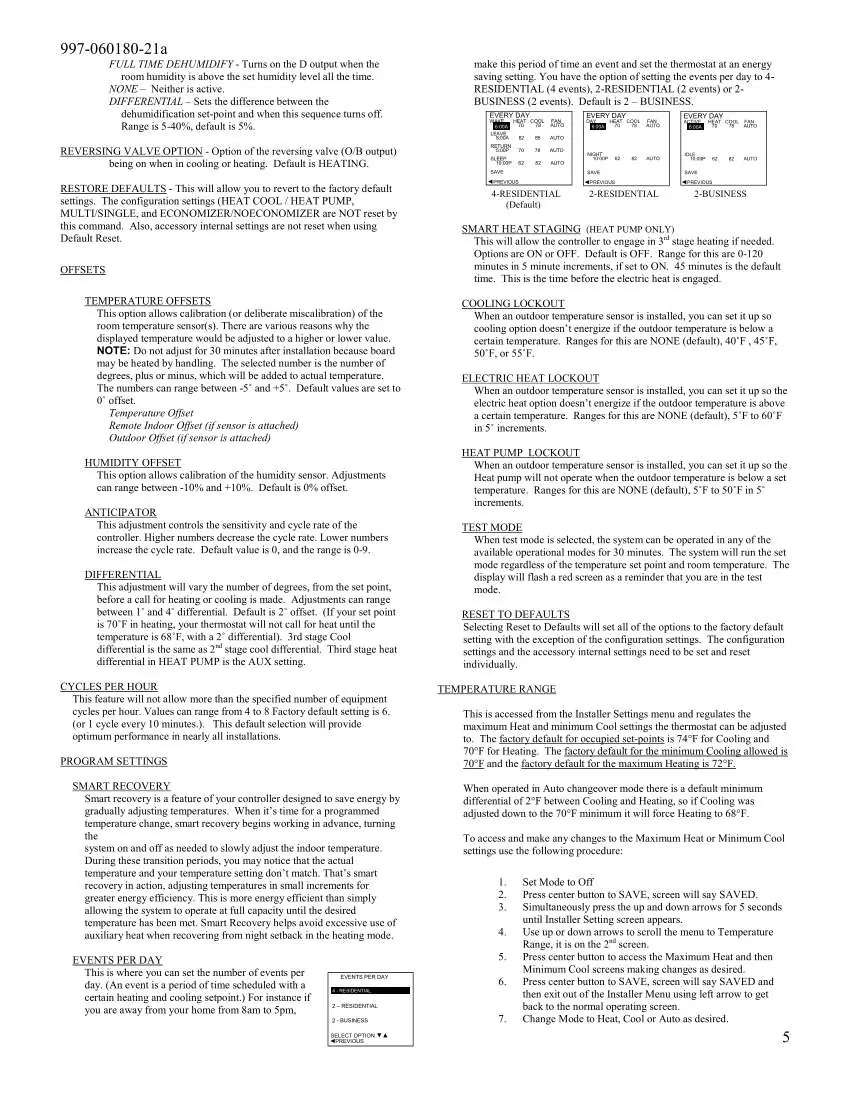

Über das Installateur-Menü können fortgeschrittene Parameter konfiguriert werden, wie z.B.:

• Modus-Konfiguration: Auswahl zwischen Heiz-/Kühl-Systemen, Wärmepumpen und Economizer-Einstellungen.
• Entfeuchtungssteuerung: Konfiguration der D-Ausgangssteuerung basierend auf der Raumfeuchtigkeit.
• Temperatur-Offsets: Kalibrierung der Sensoren bei Abweichungen.
• Sperren (Lockouts): Konfiguration von Kühl-, Heiz- oder Wärmepumpen-Sperren basierend auf der Außentemperatur.

Wartung und Fehlerbehebung

Das Gerät zeigt Wartungsmeldungen an, wenn Filter oder andere Komponenten gewartet werden müssen. Diese Meldungen können nach der Wartung durch Auswahl von CANCEL ALARM im Menü zurückgesetzt werden. Bei Problemen mit der Stromversorgung oder dem Betrieb prüfen Sie bitte die Verkabelung und die Konfiguration im Installateur-Menü.
