Installationsanleitung für Artika 18FM-ESR-MG LED-Deckenleuchte

Erfahren Sie, wie Sie die Artika 18FM-ESR-MG LED-Deckenleuchte sicher installieren und die Fernbedienung zur Steuerung von Lichtintensität und Farbtemperatur verwenden.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die Artika 18FM-ESR-MG ist eine LED-Deckenleuchte, die über eine mitgelieferte Fernbedienung gesteuert wird. Die Installation erfordert das Ausschalten des Stroms, die Montage der Halterung an der Decke, den elektrischen Anschluss der Kabel und die Befestigung der Leuchtenbasis. S. 1, 3, 7

Wichtigste Schritte

Strom am Sicherungskasten ausschalten. S. 4
Kabel gemäß Schaltplan verbinden (Schwarz an L, Weiß an N, Erdung an GND). S. 7

Erste Inbetriebnahme

Nach der Installation Strom wieder einschalten und die Fernbedienung zur Steuerung nutzen. S. 10, 11

Probleme und Lösungen

Fernbedienung funktioniert nicht

Batterien prüfen, Polarität sicherstellen, Batterien ggf. ersetzen.

S. 9

Wartung und Reset

Zurücksetzen der Leuchte auf 4000 K und maximale Intensität über die 'RESET'-Taste auf der Fernbedienung. S. 11

Technische Daten

Parameter	Wert	Hinweis	Seiten
Farbtemperatur	4000 K	Neutralweiß	S. 11

Wo es im PDF steht

Lieferumfang S. 2
Installationsschritte S. 3, 5, 6, 8
Elektrischer Anschluss S. 7
Fernbedienungsfunktionen S. 10, 11

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 3

Schaltplan für den elektrischen Anschluss

Seite 7

Seite 10

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Installationshinweise für die Artika 18FM-ESR-MG LED-Deckenleuchte. Das Produkt ist ausschließlich für den Innenbereich und den Wohngebrauch bestimmt. Die Installation sollte idealerweise durch einen zertifizierten Elektriker gemäß den örtlichen Bauvorschriften erfolgen.

Lieferumfang

Wandanker (4x)
Montagehalterung (1x)
Anschlussdosen-Schrauben (2x)
Drahtverbinder (3x)
Leuchtenbasis (1x)
Dekorative Muttern (2x)
Befestigungsschrauben (4x)
Diffusor (1x)
Fernbedienung (1x)

Sicherheitshinweise

Vor Beginn der Installation muss die Stromzufuhr am Hauptschalter oder Sicherungskasten zwingend unterbrochen werden, um das Risiko eines Stromschlags zu vermeiden. Das Gerät darf nicht im Freien verwendet werden.

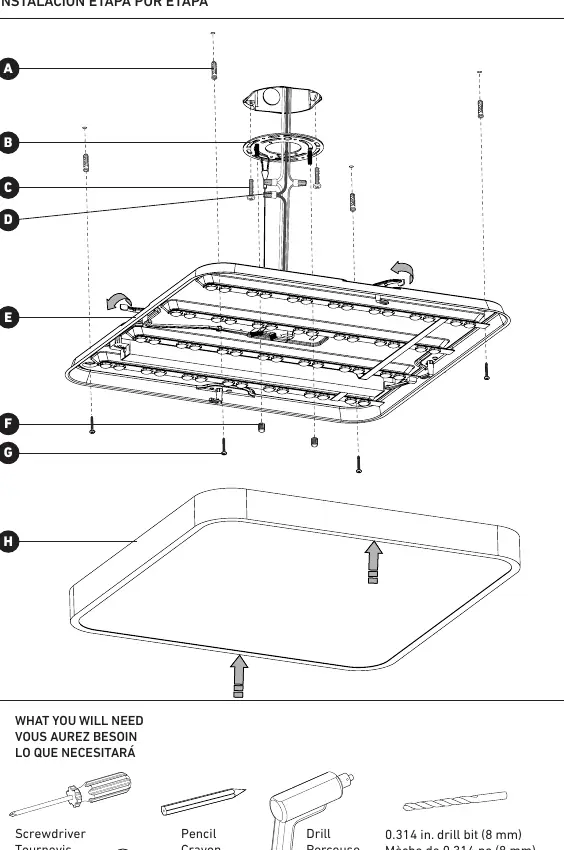

Installation

Die Installation erfolgt in mehreren Schritten:

Demontage: Entfernen Sie die Montagehalterung von der Leuchtenbasis.
Vorbereitung: Markieren Sie die Bohrlöcher an der Decke mithilfe der Montagehalterung.
Bohren: Bohren Sie die Löcher und setzen Sie die Wandanker ein.
Montage: Befestigen Sie die Montagehalterung an der Anschlussdose.
Anschluss: Verbinden Sie die Kabel (siehe Abschnitt Elektrischer Anschluss).
Abschluss: Setzen Sie die Leuchtenbasis auf die Halterung und befestigen Sie diese mit den dekorativen Muttern. Setzen Sie den Diffusor ein.

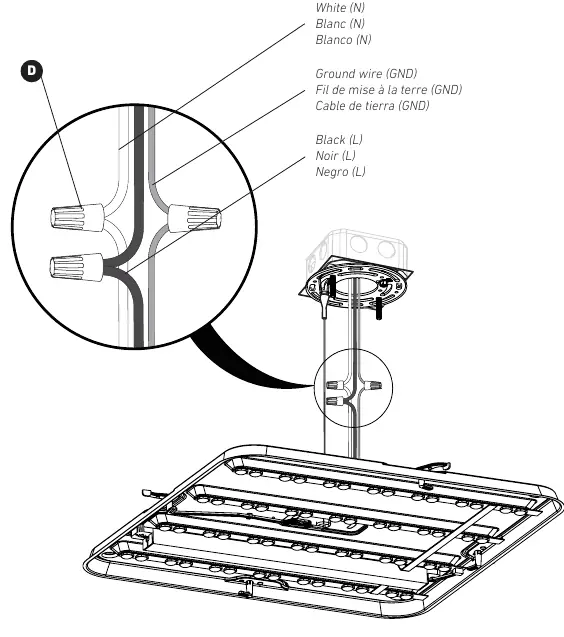

Elektrischer Anschluss

Verbinden Sie die Kabel der Leuchte mit den entsprechenden Kabeln der Hausinstallation:

Weißes Kabel (N) an das neutrale Kabel.
Schwarzes Kabel (L) an das stromführende Kabel.
Erdungskabel (GND) an das Erdungskabel der Hausinstallation.

Verwenden Sie hierfür die mitgelieferten Drahtverbinder.

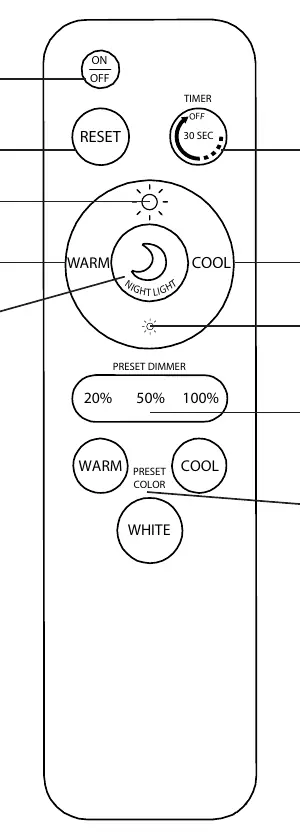

Fernbedienung und Funktionen

Die Fernbedienung ermöglicht folgende Einstellungen:

Ein-/Ausschalten der Leuchte.
Zurücksetzen auf 4000 K und maximale Intensität.
Anpassung der Lichtintensität (Erhöhen/Verringern).
Anpassung der Farbtemperatur (Warm/Kühl).
Timer-Funktion: Automatisches Ausschalten nach 30 Sekunden.
Schnelleinstellungen für Intensität und Farbtemperatur.

Batteriewechsel

Zum Wechseln der Batterien der Fernbedienung öffnen Sie das Batteriefach auf der Rückseite. Achten Sie auf die korrekte Polarität (+/-) und verwenden Sie keine gemischten Batterietypen (alt/neu oder alkalisch/wiederaufladbar).

Herstellerinformationen

Artika For Living Inc.

Markenprofil

Herstellerwebsite https://artika.com Support https://artika.com/pages/help-center Herstellerhandbücher https://artika.com/pages/product-instruction-manuals

Praktische Hilfe

Typische Probleme

Leuchte lässt sich nicht einschalten

Überprüfen Sie, ob der Sicherungsautomat eingeschaltet ist und ob die Kabelverbindungen korrekt und fest sitzen.

Fernbedienung reagiert nicht

Überprüfen Sie die Batterien auf korrekte Polarität und tauschen Sie diese gegebenenfalls aus.

Vor der Verwendung

Hauptstrom am Sicherungskasten ausschalten.
Benötigte Werkzeuge bereitlegen: Schraubendreher, Bleistift, Bohrmaschine, 8-mm-Bohrer.
Sicherstellen, dass die Deckenstruktur das Gewicht der Leuchte tragen kann.
Überprüfen, ob alle Teile aus dem Lieferumfang vorhanden sind.

Abbildungen und Diagramme

Der Schaltplan zeigt den Anschluss der drei Kabel: Schwarz (L), Weiß (N) und das Erdungskabel (GND) mittels Drahtverbindern.

Modellkompatibilität

Nur für den Innenbereich geeignet.
Nur für den Wohnbereich bestimmt.
