Installationsanleitung für Artika Dryad 15 LED-Deckenleuchte 15FM-WO

Detaillierte Installationsanleitung für die Artika Dryad 15 LED-Deckenleuchte (Modell 15FM-WO). Enthält Anweisungen zur Montage, Verkabelung, Sicherheitshinweise und Informationen zur Kompatibilität.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die Artika Dryad 15 (15FM-WO) ist eine LED-Deckenleuchte für den Innenbereich. Die Installation erfordert das Abschalten des Stroms, die Montage der Halterung, den Anschluss der Kabel (L, N, G) und die Befestigung der Leuchte. Ein LED-kompatibler Dimmer ist erforderlich. S. 1, 3, 4, 5

Wichtigste Schritte

Strom am Sicherungskasten ausschalten S. 4
Kabel anschließen (L, N, G) S. 8

Probleme und Lösungen

Dimmer-Probleme

Stellen Sie sicher, dass der Dimmer LED-kompatibel ist.

S. 4

Wo es im PDF steht

Lieferumfang S. 2
Installationsschritte S. 3, 5, 6, 7
Sicherheitshinweise S. 4

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 2

Seite 5

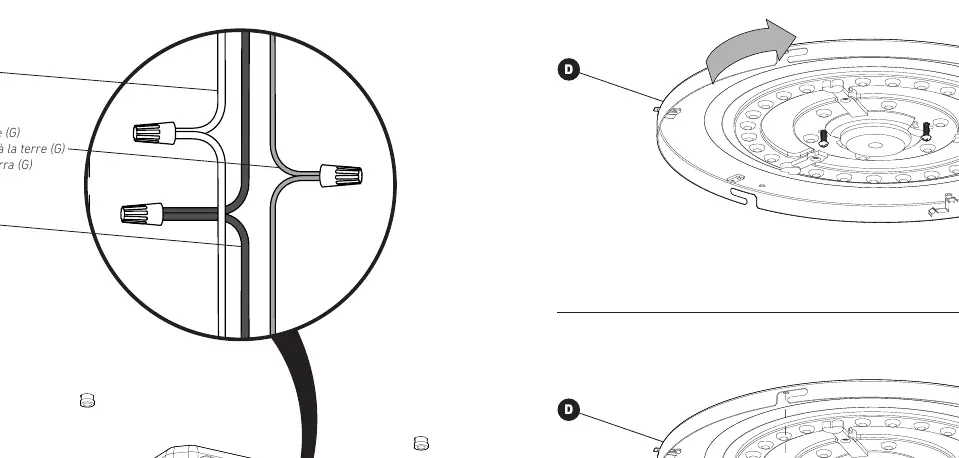

Schaltplan für den elektrischen Anschluss

Seite 8

Wichtige Informationen zur Installation

Die Artika Dryad 15 LED-Deckenleuchte (Modell 15FM-WO) ist ausschließlich für den Innenbereich und die Wohnnutzung bestimmt. Vor der Installation muss die Stromzufuhr am Sicherungskasten unterbrochen werden. Es wird dringend empfohlen, die Leuchte von einem zertifizierten Elektriker installieren zu lassen, um die Einhaltung lokaler Bauvorschriften zu gewährleisten. Bei Verwendung eines Dimmers muss dieser zwingend mit LED-Leuchten kompatibel sein.

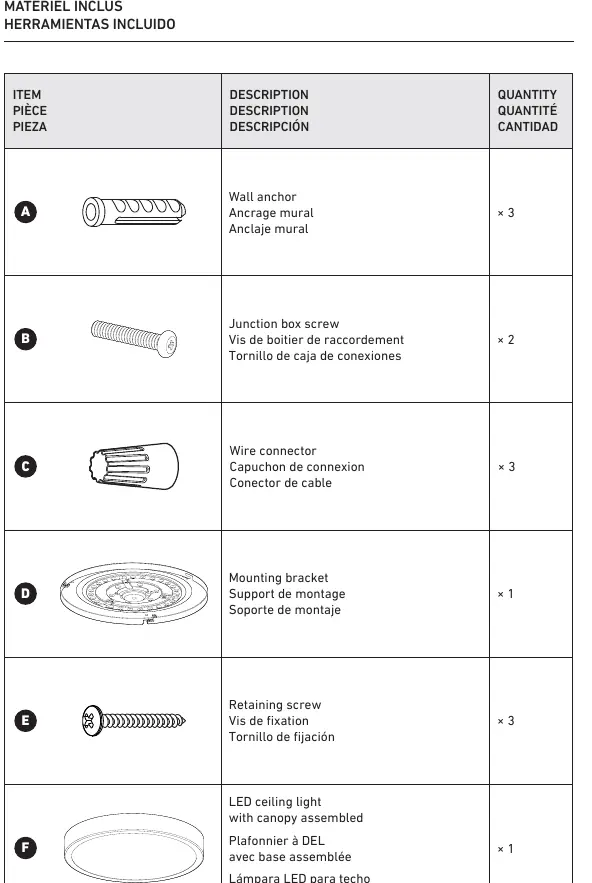

Lieferumfang

Stellen Sie vor Beginn der Montage sicher, dass alle Teile vorhanden sind:

Wanddübel (3x)
Anschlusskastenschrauben (2x)
Drahtverbinder (3x)
Montagehalterung (1x)
Befestigungsschrauben (3x)
LED-Deckenleuchte mit vormontiertem Baldachin (1x)

Benötigtes Werkzeug

Bohrer mit 6,5 mm (1/4 Zoll) Bohraufsatz
Bleistift
Schraubendreher

Installationsschritte

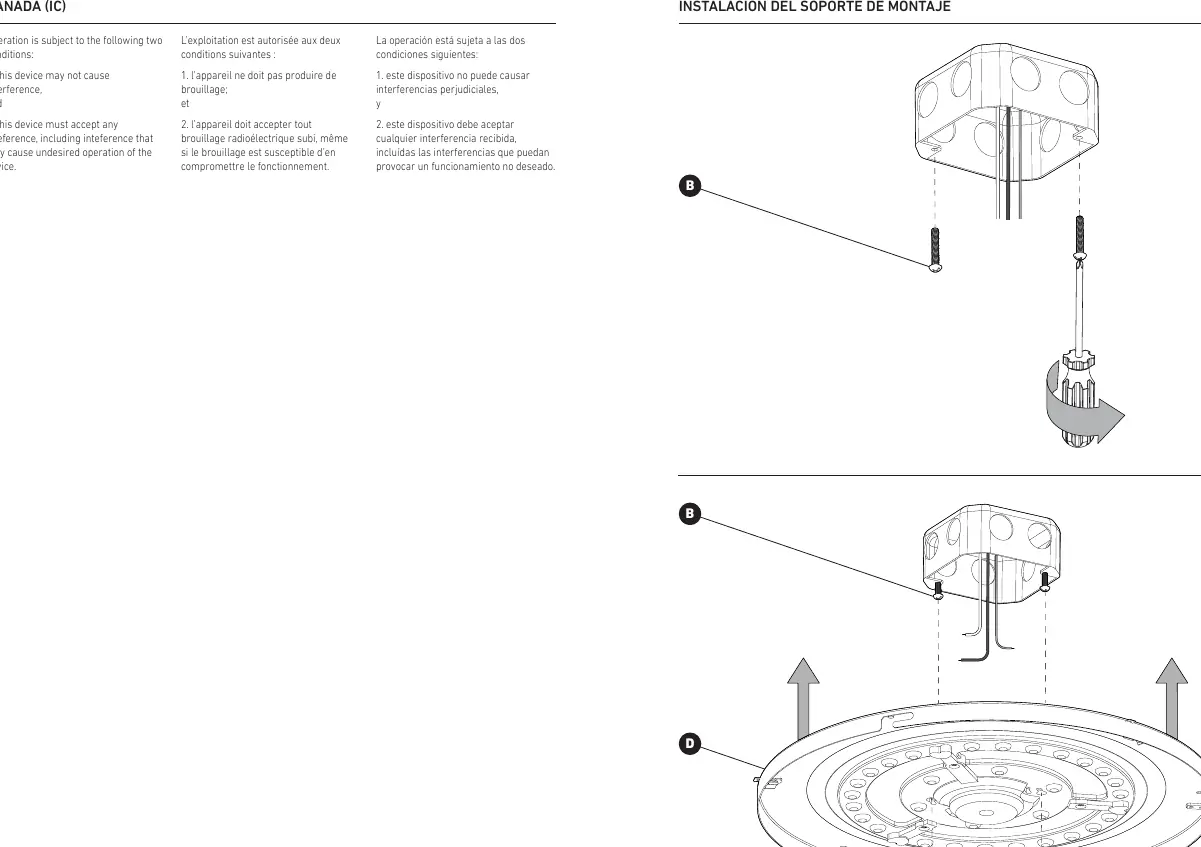

Montage der Halterung

Schalten Sie den Strom am Sicherungskasten ab.
Befestigen Sie die Montagehalterung mit den mitgelieferten Schrauben am Anschlusskasten.
Markieren Sie bei Bedarf die Positionen für die Wanddübel, bohren Sie die Löcher und setzen Sie die Dübel ein, um die Halterung sicher zu fixieren.

Elektrischer Anschluss

Verbinden Sie die Kabel der Leuchte mit den entsprechenden Kabeln des Anschlusskastens unter Verwendung der mitgelieferten Drahtverbinder:

Schwarzes Kabel (L) an das schwarze Kabel (L)
Weißes Kabel (N) an das weiße Kabel (N)
Erdungskabel (G) an das Erdungskabel (G)

Abschließende Montage

Setzen Sie die Leuchte auf die Montagehalterung und befestigen Sie diese mit den vorgesehenen Schrauben. Stellen Sie sicher, dass alle Verbindungen fest sitzen und keine Kabel eingeklemmt sind.

Sicherheitshinweise

Das Nichtbeachten der Installations- oder Betriebsanweisungen führt zum Erlöschen der Garantie. Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation oder Verwendung entstehen. Das Gerät darf nicht im Freien verwendet werden.

Herstellerinformationen

Artika For Living Inc.

Markenprofil

Herstellerwebsite https://artika.com Support https://artika.com/pages/help-center Herstellerhandbücher https://artika.com/pages/product-instruction-manuals

Praktische Hilfe

Typische Probleme

Leuchte flackert oder funktioniert nicht korrekt

Überprüfen Sie, ob der verwendete Dimmer mit LED-Leuchten kompatibel ist.

Unsicherheit bei der Installation

Lassen Sie die Leuchte von einem zertifizierten Elektriker installieren, falls Sie sich bei elektrischen Arbeiten unsicher sind.

Vor der Verwendung

Stromzufuhr am Sicherungskasten ausschalten.
Kompatibilität des Dimmers mit LED-Technik prüfen.
Alle im Lieferumfang enthaltenen Teile (Dübel, Schrauben, Verbinder) bereitlegen.
Geeignetes Werkzeug (Bohrer, Schraubendreher, Bleistift) bereithalten.

Technische Daten in der Praxis

Dimmer-Kompatibilität: Wenn ein Dimmer verwendet wird, muss dieser explizit für LED-Leuchten ausgelegt sein.
Einsatzbereich: Nur für den Innenbereich und Wohnräume geeignet.

Abbildungen und Diagramme

Der Schaltplan zeigt die Verbindung der schwarzen (L), weißen (N) und Erdungskabel (G) mittels Drahtverbindern.
Die Montageanleitung illustriert die Befestigung der Halterung an der Decke und das anschließende Aufsetzen der Leuchte.

Modellkompatibilität

Nur für den Innenbereich.
Nicht für gewerbliche Anwendungen geeignet.
Nur für Wohnnutzung.
