Installationsanleitung für Artika 17OUT-GL-PMB LED-Wandleuchte
Detaillierte Installationsanleitung für die Artika 17OUT-GL-PMB LED-Wandleuchte. Erfahren Sie, wie Sie die Leuchte sicher montieren, verkabeln und abdichten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Artika 17OUT-GL-PMB ist eine LED-Wandleuchte für den Innen- und Außenbereich. Die Installation erfordert das Abschalten des Stroms, die Montage der Halterung, den Anschluss der Kabel (L, N, G) und das Abdichten der Seiten und Oberseite mit Silikon (Unterseite offen lassen). S. 3, 4, 6, 8
Wichtigste Schritte
- Strom am Sicherungskasten ausschalten S. 4
- Dichtmittel nur an Seiten und Oberseite auftragen S. 8
Erste Inbetriebnahme
- Stellen Sie sicher, dass der Stromkreis vor der Installation unterbrochen ist. S. 4
Probleme und Lösungen
Dimmer-Kompatibilität
Verwenden Sie nur LED-kompatible Dimmer.
S. 4Wo es im PDF steht
- Lieferumfang S. 2
- Installationsschritte S. 3, 5, 6, 7
- Sicherheitshinweise S. 4
- Garantie S. 11
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation der Artika 17OUT-GL-PMB LED-Wandleuchte. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie mit der Installation beginnen. Das Produkt ist für den Innen- und Außenbereich geeignet. Wenn Sie einen Dimmer verwenden, muss dieser zwingend mit LED-Leuchten kompatibel sein.

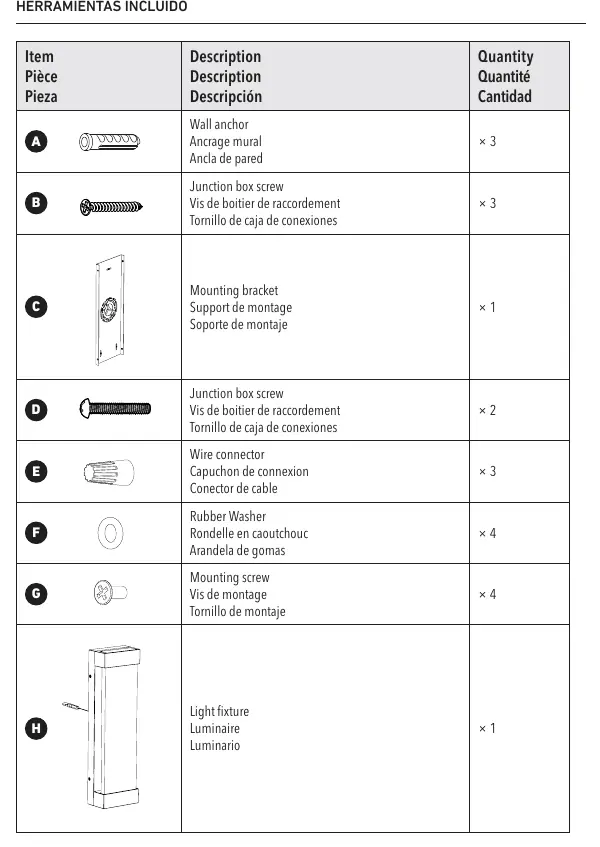

Lieferumfang
Stellen Sie vor Beginn sicher, dass alle Teile vorhanden sind:
- Wanddübel (3x)
- Anschlusskastenschrauben (3x + 2x)
- Montagehalterung (1x)
- Drahtverbinder (3x)
- Gummischeiben (4x)
- Montageschrauben (4x)
- Leuchte (1x)
Benötigtes Werkzeug
Für die Installation benötigen Sie:
- Bleistift
- Schraubendreher
- Dichtmittel (Silikon)
- Wasserwaage
Schritt-für-Schritt-Installation
- Vorbereitung: Schalten Sie die Stromzufuhr am Sicherungskasten aus, um das Risiko eines Stromschlags zu vermeiden.

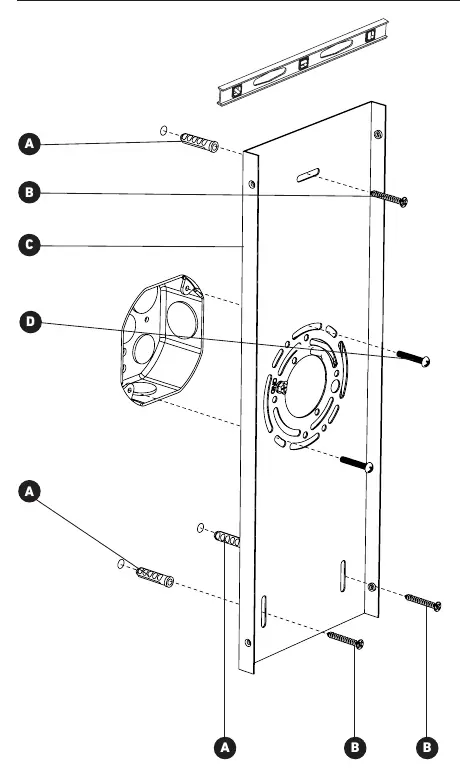

- Montagehalterung: Befestigen Sie die Montagehalterung an der Wand. Verwenden Sie die Wasserwaage, um eine gerade Ausrichtung sicherzustellen.

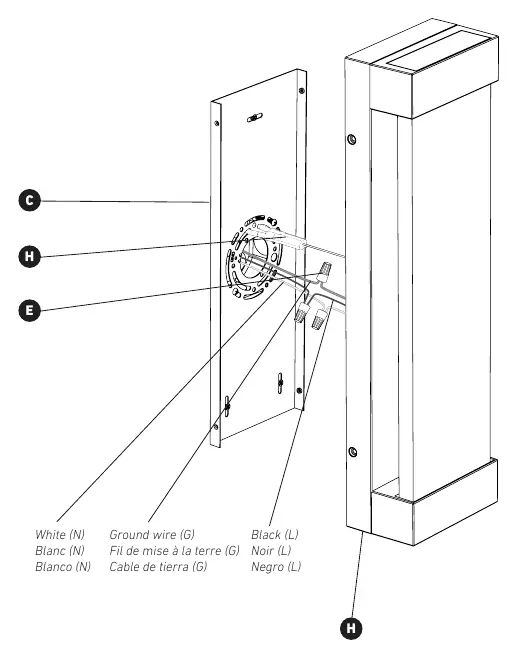

- Verkabelung: Verbinden Sie die Kabel der Leuchte mit den entsprechenden Kabeln im Anschlusskasten: Weiß (N) mit Weiß (N), Schwarz (L) mit Schwarz (L) und das Erdungskabel (G) mit dem Erdungskabel. Verwenden Sie die mitgelieferten Drahtverbinder.
- Leuchtenmontage: Befestigen Sie die Leuchte an der Montagehalterung unter Verwendung der Montageschrauben und Gummischeiben.
Wichtiger Hinweis zur Abdichtung
Um das Eindringen von Feuchtigkeit zu verhindern, tragen Sie Dichtmittel (Silikon) auf die Seiten und die Oberseite der Leuchte auf, wo sie die Wand berührt. Wichtig: Versiegeln Sie keinesfalls die Unterseite der Rückplatte. Dies ist notwendig, damit Feuchtigkeit ablaufen kann.
Sicherheit und Wartung
Wir empfehlen, die Installation von einem zertifizierten Elektriker durchführen zu lassen. Bei unsachgemäßer Installation oder Verwendung erlischt die Garantie. Das Produkt ist für den privaten Gebrauch bestimmt.
Herstellerinformationen
Artika For Living Inc.
Praktische Hilfe
Typische Probleme
Dimmer funktioniert nicht oder flackert
Stellen Sie sicher, dass der verwendete Dimmer explizit für LED-Leuchten geeignet ist.
Feuchtigkeit im Inneren der Leuchte
Überprüfen Sie, ob die Unterseite der Rückplatte versiegelt wurde. Diese muss offen bleiben, damit Feuchtigkeit ablaufen kann.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Alle Teile gemäß Lieferumfang prüfen
- Geeignetes Dichtmittel (Silikon) bereithalten
- Wasserwaage für die Ausrichtung bereitstellen
- Prüfen, ob der Dimmer LED-kompatibel ist (falls vorhanden)
Technische Daten in der Praxis
- Einsatzbereich
- Geeignet für Innen- und Außenbereiche.
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Zeichnungen zur Montage der Halterung, zum Anschluss der Kabel (L, N, G) und zur korrekten Anwendung des Dichtmittels.
- Achten Sie besonders auf die Zeichnung zur Abdichtung, die zeigt, dass nur die Seiten und die Oberseite versiegelt werden dürfen.
Modellkompatibilität
- Nur für den privaten Gebrauch (Residential use only).
- Installation durch einen zertifizierten Elektriker empfohlen.
