Bedienungsanleitung für Artika 15FM-CF5C-HD2BL LED-Deckenleuchte
Schnellstartanleitung und Installationshilfe für die Artika 15FM-CF5C-HD2BL LED-Deckenleuchte. Erfahren Sie, wie Sie die Leuchte sicher montieren, anschließen und die Farbtemperatur einstellen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Artika 15FM-CF5C-HD2BL ist eine LED-Deckenleuchte mit einstellbarer Farbtemperatur. Die Installation erfordert die Montage einer Halterung, den Anschluss der Stromkabel und die Befestigung des Baldachins. S. 1, 3, 8
Wichtigste Schritte
- Stromversorgung am Sicherungskasten unterbrechen S. 4
- Farbtemperatur am Schalter wählen S. 10
Erste Inbetriebnahme
- Farbtemperatur vor der endgültigen Montage am Schalter einstellen (2700K-5000K). S. 10
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Farbtemperatur | 2700K, 3000K, 3500K, 4000K, 5000K | Einstellbare Lichtfarbe | S. 10 |
Wo es im PDF steht
- Lieferumfang S. 2
- Installationsschritte S. 3, 5, 6, 7
- Farbtemperatureinstellung S. 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält alle notwendigen Schritte zur sicheren Installation und Inbetriebnahme der Artika 15FM-CF5C-HD2BL LED-Deckenleuchte. Das Gerät ist ausschließlich für den Gebrauch in Innenräumen und Wohnbereichen bestimmt. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten zwingend unterbrochen werden. Es wird empfohlen, die Installation von einem zertifizierten Elektriker durchführen zu lassen.

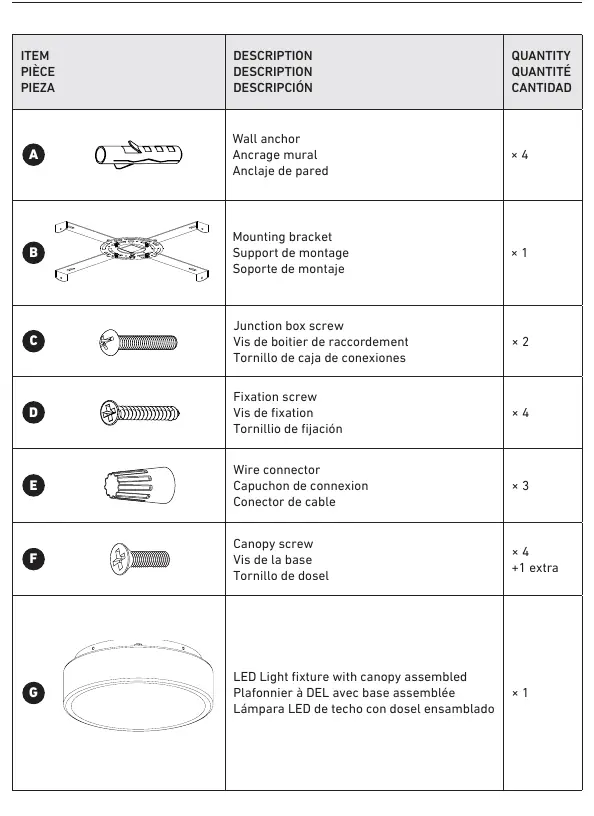

Lieferumfang
- LED-Deckenleuchte mit vormontiertem Baldachin
- Montagehalterung
- Wanddübel (4x)
- Anschlussklemmen (3x)
- Schrauben für Anschlussdose (2x)
- Befestigungsschrauben (4x)
- Schrauben für Baldachin (4x + 1 Ersatz)
Vorbereitung und Sicherheit
Stellen Sie sicher, dass Sie über die benötigten Werkzeuge verfügen: Schraubendreher, Bohrer, 6,5 mm Bohrer und einen Bleistift. Falls Sie einen Dimmer verwenden möchten, muss dieser zwingend mit LED-Leuchten kompatibel sein. Unsachgemäße Installation führt zum Erlöschen der Garantie.
Schritt-für-Schritt-Installation

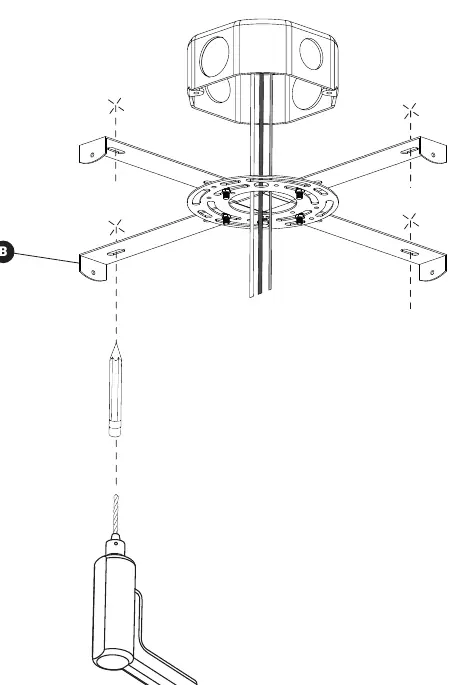

1. Montage der Halterung
Markieren Sie die Positionen für die Montagehalterung an der Decke. Bohren Sie die Löcher, setzen Sie die Wanddübel ein und befestigen Sie die Halterung sicher mit den beiliegenden Schrauben.

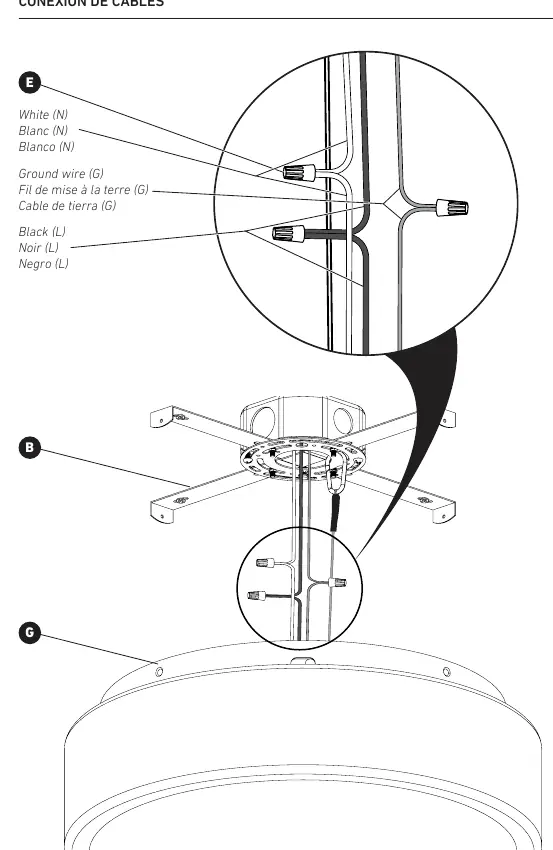

2. Elektrischer Anschluss
Verbinden Sie die Kabel der Leuchte mit den entsprechenden Leitungen der Hausinstallation unter Verwendung der mitgelieferten Anschlussklemmen:
- Weißes Kabel (N) an Neutralleiter
- Schwarzes Kabel (L) an stromführenden Leiter
- Erdungskabel (G) an den Erdungsanschluss
3. Endmontage
Setzen Sie die Leuchte auf die Montagehalterung und befestigen Sie den Baldachin mit den dafür vorgesehenen Schrauben.
Einstellung der Farbtemperatur
Die Leuchte verfügt über die "Selectable White Technology". An der Seite der Leuchte befindet sich ein Schalter, mit dem Sie die gewünschte Farbtemperatur zwischen 2700K, 3000K, 3500K, 4000K und 5000K wählen können. Entfernen Sie ggf. Schutzfolien vor der Einstellung.
Herstellerinformationen
Artika For Living Inc.
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht dimmen oder flackert
Stellen Sie sicher, dass der verwendete Dimmer explizit für LED-Leuchten geeignet ist.
Leuchte funktioniert nach der Installation nicht
Überprüfen Sie alle Kabelverbindungen in den Anschlussklemmen und stellen Sie sicher, dass der Strom am Sicherungskasten eingeschaltet ist.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- LED-kompatiblen Dimmer prüfen (falls vorhanden)
- Benötigte Werkzeuge bereitstellen: Schraubendreher, Bohrer, 6,5 mm Bohrer, Bleistift
- Sicherstellen, dass der Montageort für das Gewicht der Leuchte geeignet ist
Technische Daten in der Praxis
- Selectable White Technology
- Ermöglicht die Wahl zwischen 5 Farbtemperaturen (2700K bis 5000K)
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Zeichnungen zur Montage der Halterung an der Decke.
- Ein Schaltplan verdeutlicht die korrekte Verbindung der weißen, schwarzen und Erdungskabel.
Modellkompatibilität
- Nur für den Innenbereich geeignet
- Nur für den Wohnbereich geeignet
