Installationsanleitung für Artika Mylo 16 LED-Wandleuchte
Erfahren Sie, wie Sie die Artika Mylo 16 LED-Wandleuchte sicher installieren und anschließen. Vollständige Anleitung mit Montageschritten, Sicherheitshinweisen und technischen Details.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Artika Mylo 16 LED-Wandleuchte ist für die Innenmontage in Wohnräumen konzipiert. Die Installation erfordert das Ausschalten des Stroms am Sicherungskasten und die Verwendung eines LED-kompatiblen Dimmers. S. 1, 4
Wichtigste Schritte
- Stromversorgung am Sicherungskasten unterbrechen. S. 4
- Kabel gemäß Schaltplan verbinden (Schwarz-L, Weiß-N, Erdung-GND). S. 6
Probleme und Lösungen
Dimmer-Kompatibilität
Stellen Sie sicher, dass der Dimmer für LED-Leuchten geeignet ist.
S. 4Wo es im PDF steht
- Lieferumfang S. 2
- Installationsschritte S. 3, 5, 6, 7
- Sicherheitshinweise S. 4
- Garantie S. 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Anweisungen für die Installation und den sicheren Betrieb der Artika Mylo 16 LED-Wandleuchte. Das Produkt ist ausschließlich für den Innenbereich und die Wohnnutzung bestimmt. Die Installation sollte idealerweise von einem zertifizierten Elektriker durchgeführt werden, um die Einhaltung lokaler Bauvorschriften zu gewährleisten.

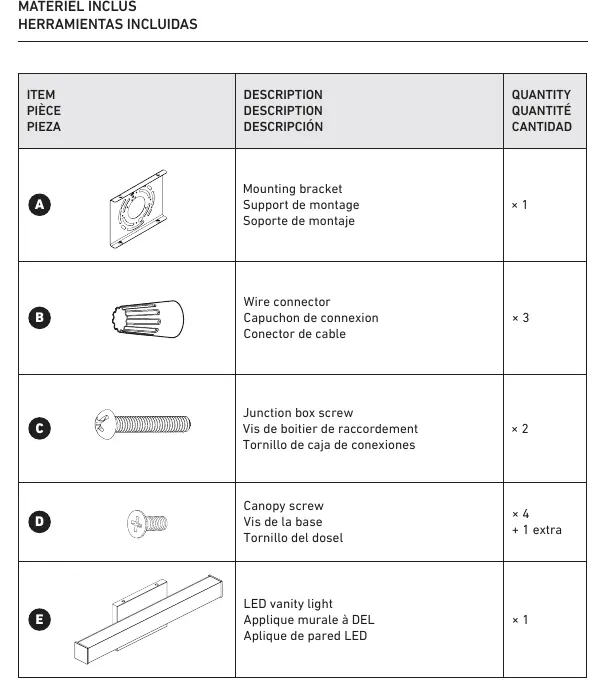

Lieferumfang
- Montagehalterung
- Drahtverbinder (3 Stück)
- Anschlusskastenschrauben (2 Stück)
- Gehäuseschrauben (4 Stück + 1 Ersatz)
- LED-Wandleuchte
Vorbereitung und Sicherheit
Bevor Sie mit der Installation beginnen, schalten Sie unbedingt die Stromzufuhr am Sicherungskasten ab, um das Risiko eines Stromschlags zu vermeiden. Wenn Sie einen Dimmer verwenden möchten, stellen Sie sicher, dass dieser mit LED-Leuchten kompatibel ist.
Schritt-für-Schritt-Installation

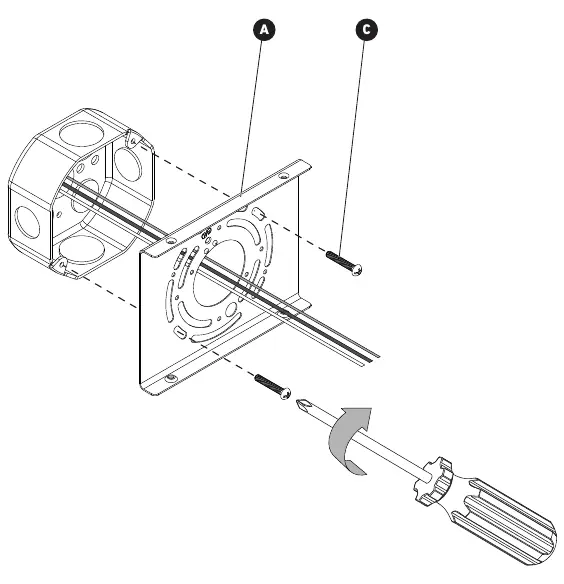

1. Montage der Halterung
Befestigen Sie die Montagehalterung mit den mitgelieferten Anschlusskastenschrauben an der Wandanschlussdose. Stellen Sie sicher, dass die Halterung fest sitzt und gerade ausgerichtet ist.

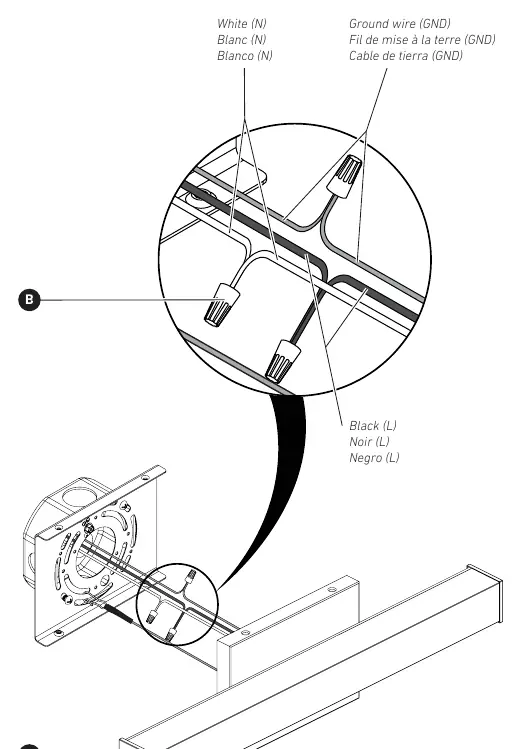

2. Elektrischer Anschluss
Verbinden Sie die Kabel der Leuchte mit den entsprechenden Kabeln der Hausinstallation unter Verwendung der mitgelieferten Drahtverbinder:
- Weißes Kabel (N) an das weiße Kabel (Neutralleiter)
- Schwarzes Kabel (L) an das schwarze Kabel (Phase)
- Erdungskabel (GND) an das Erdungskabel der Hausinstallation
3. Installation der Leuchte
Setzen Sie die LED-Wandleuchte auf die Montagehalterung und sichern Sie diese mit den Gehäuseschrauben. Achten Sie darauf, dass alle Kabel sicher im Gehäuse verstaut sind.
ADA-Installationsrichtlinien
Gemäß den ADA-Richtlinien sollte eine Wandleuchte nicht mehr als 4 Zoll (ca. 10 cm) von der Wand abstehen und in einer Höhe zwischen 2 Fuß 4 Zoll (ca. 71 cm) und 6 Fuß 8 Zoll (ca. 203 cm) über dem Boden montiert werden.
Wartung und Garantie
Die Leuchte ist wartungsfrei. Verwenden Sie keine aggressiven Reinigungsmittel oder Scheuermittel, da diese die Oberfläche beschädigen können. Artika bietet eine fünfjährige beschränkte Garantie auf Herstellungsfehler bei Wohnnutzung. Der Original-Kaufbeleg ist für Garantieansprüche erforderlich.
Herstellerinformationen
Artika For Living Inc.
Praktische Hilfe
Typische Probleme
Leuchte flackert oder funktioniert nicht korrekt mit Dimmer
Stellen Sie sicher, dass der verwendete Dimmer explizit für LED-Leuchten kompatibel ist.
Unsicherheit bei der Installation
Es wird empfohlen, die Installation von einem zertifizierten Elektriker durchführen zu lassen, um lokale elektrische Vorschriften einzuhalten.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Benötigte Werkzeuge bereitlegen: Schraubendreher, Wasserwaage
- Kompatibilität des Dimmers prüfen (falls vorhanden)
- Alle Teile aus dem Lieferumfang auf Vollständigkeit prüfen
Technische Daten in der Praxis
- ADA-Konformität
- Die Leuchte erfüllt die Anforderungen für barrierefreies Design (Abstand zur Wand und Montagehöhe).
- Einsatzbereich
- Nur für den Innenbereich und Wohnräume geeignet.
Abbildungen und Diagramme
- Die Anleitung enthält ein detailliertes Schaltbild für die Verkabelung: Schwarz an Schwarz (Phase), Weiß an Weiß (Neutral), Erdung an Erdung.
- Die Montagehalterung wird direkt an die Anschlussdose geschraubt.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nur für Wohnzwecke geeignet.
- Dimmer muss LED-kompatibel sein.
